9. 各种功能的设定和管理 SYS-NXT3-002S0 318 NXT III 系统手册 9.2.4 设定电路板停止位置补正功能 是一种补正载入到机器内的电路板停止位置的功能 。 当由于电路板的重量或尺寸不同而导 致停止位置波动等情况时，能够 起到使用效果。 电路板停止位置补正存在 以下的 2 种方法。请选择其中一种。 a. 检测 F 定位点进行补正 ·对到达搬运轨道的电路板的 F 定位点进行影像处理 ，并且补正停止位置。 b. 检测…
SYS-NXT3-002S0 9. 各种功能的设定和管理
NXT III 系统手册 317
备注 ) 请参照辅助软件操作手册 [4.5.3 创建设备与条形码 ID 的关联表格 ]。
c. 请创建生产 Job 与元件种类 ID 的关联表格。
备注 ) 1.请参照辅助软件操作手册 [4.5.4 创建生产 Job 与条形码 ID 的关联表格 ]。
2.只是在电路板种类编辑器画面上所选择的轨道，在生产时进行 Job 切换。如果要进
行两轨道的换线，请选择 [All]。
9. 各种功能的设定和管理 SYS-NXT3-002S0
318 NXT III 系统手册
9.2.4 设定电路板停止位置补正功能
是一种补正载入到机器内的电路板停止位置的功能。当由于电路板的重量或尺寸不同而导
致停止位置波动等情况时，能够起到使用效果。
电路板停止位置补正存在以下的 2 种方法。请选择其中一种。
a. 检测 F 定位点进行补正
·对到达搬运轨道的电路板的 F 定位点进行影像处理，并且补正停止位置。
b. 检测电路板轮廓进行补正
·对到达搬运轨道的电路板的一端进行影像处理，并且补正停止位置。这时，为了

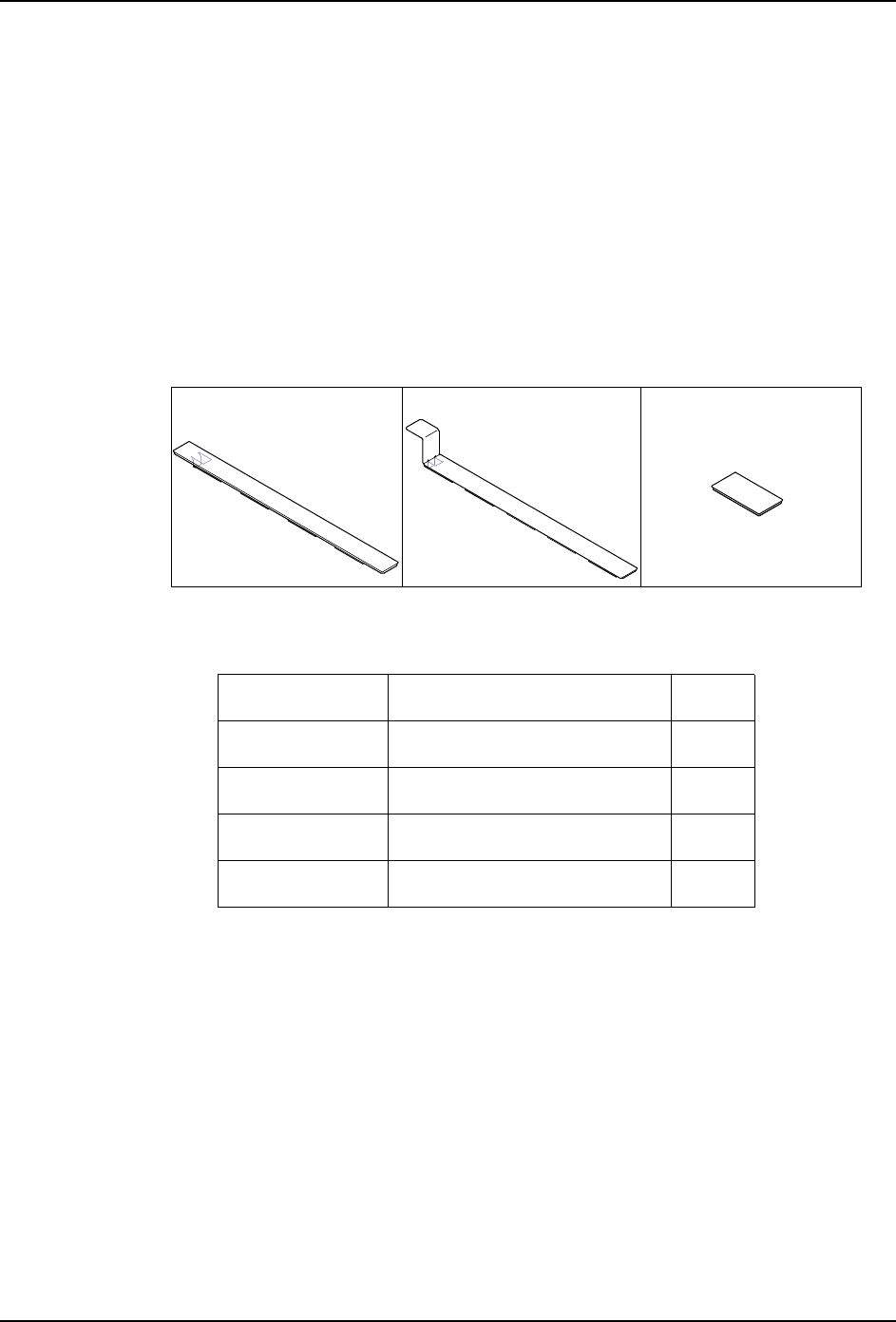

防止支撑板的反射光，必须设置低反射板。
备注 )不过低反射板是另售。请根据轨道规格准备装置。
·检测电路板轮廓时，请在 Job 中进行电路板轮廓顺序的设定。详细请参照 [NXT 系
列编程手册 ]。
6<6D6
$ൟ˖0⫼
Ԣডᇘᵓ
%ൟ˖0⫼
&ൟ˖00݅⫼
0
ऩᨀ䖤䔼䘧
0
ঠᨀ䖤䔼䘧
$ൟ&ൟ VHW
$$1([[
$ൟ&ൟ
VHW
$$1([[
0
ऩᨀ䖤䔼䘧
0
ঠᨀ䖤䔼䘧D
%ൟ&ൟ
VHW
$$1)[[
%ൟ&ൟ
VHW
$$1)[[
6<6D6
ো ˄ᵘ៤˅ ᭄䞣ᨀ䖤䔼䘧㾘Ḑ
SYS-NXT3-002S0 9. 各种功能的设定和管理
NXT III 系统手册 319

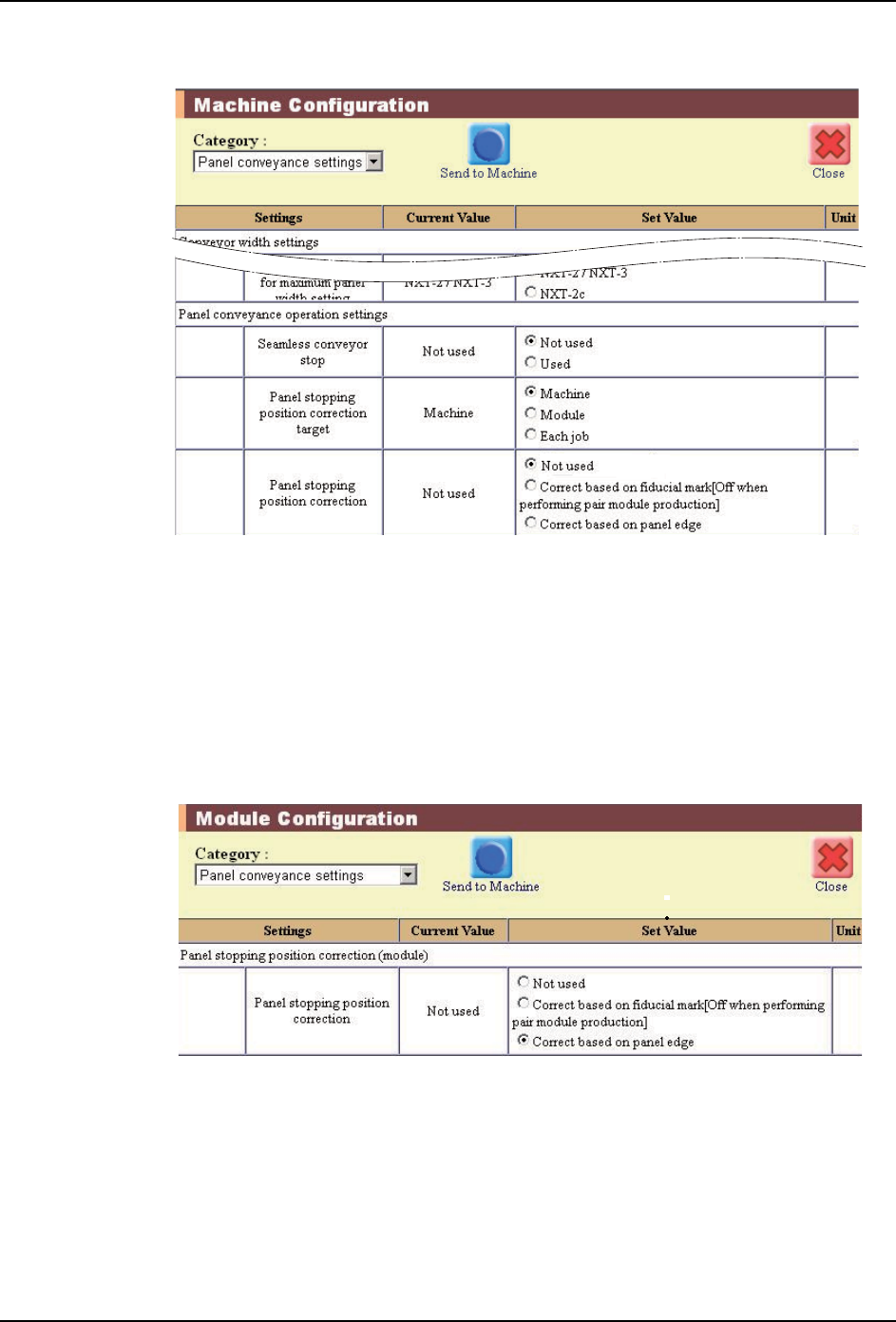

1. 请进行电路板搬运动作设定。
·[Panel position correction function settings]：
选择 [Machine]、[Module] 或者 [Each job]。
·[Panel stopping position correction]：
选择 [Correct based on fiducial mark] 或者 [Correct based
on panel edge]。
2. 在 [Panel position correction function settings] 中 , 如果选择了 [Module]，在按
下 [Send to Machine] 后，请在 [Module Configuration] 画面中进行对象模组的电路板
搬运功能设定。
·[Panel stopping position correction]：
选择[Correct based on fiducial mark]或者[Correct based
on panel edge]。
01SYS-0890E
01SYS-0900E
