SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 69

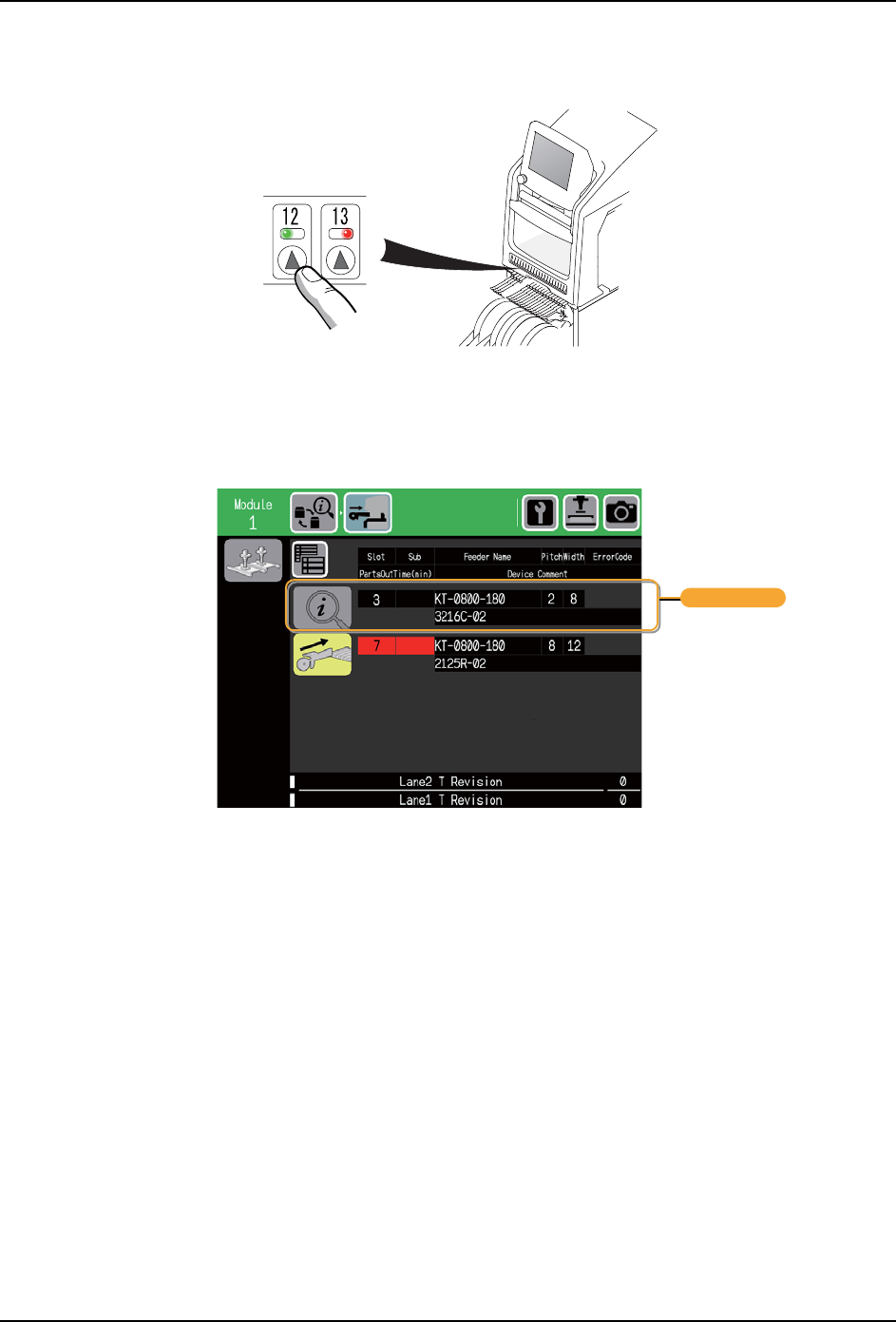

4. 供料器安装结束后，请按下安装供料器的料槽 No. 的安装按钮。如果安装类型以及间距
正确的安装供料器后，LED 就会变为绿色。
备注 )使用了 Fujitrax Verifier 时，则不需要该操作
安装供料器后，按下正面门上的安装按钮后，在向导画面上就会显示安装结束的料槽信息。
再次按下后就会消去安装信息的显示。
01SYS-0666
01SYS-0691S
ᅝ㺙ֵᙃ
᭭ῑ
1R
կ఼᭭ৡ
䗕᭭䯈䎱
᭭ᏺᆑᑺ
䆒⊼
4. 生产准备 SYS-NXT3-002S0
70 NXT III 系统手册
4.5.3 连接料盘装置 -LT/-LTC 的模组向导画面
在连接料盘装置 -LT/LTC 的模组中，需要同时安装料盘元件和供料器元件的时候，优先显示
料盘安装向导。
这时完成料盘安装或按下供料器安装按钮，就会切换到供料器安装向导。
上下料盘箱中的某一个已完成补料并可以生产时，显示优先补料的供料器的向导画面。这时
按下供料器安装按钮切换到供料器安装向导。

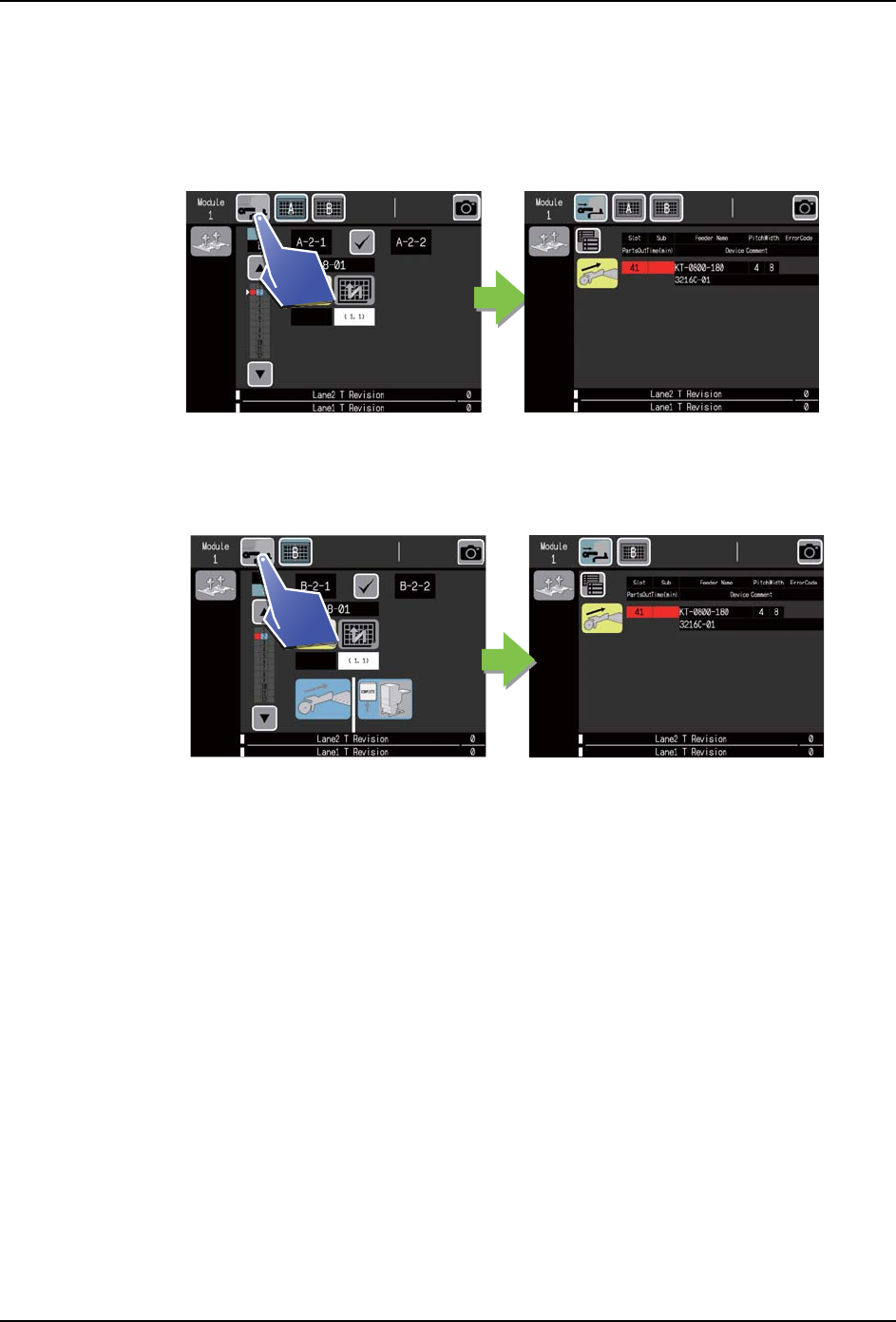

显示供料器安装向导的时候，按下画面内的料盘安装按钮就恢复到料盘元件补料向导。
供料器的安装方法与安装到料站平台时的方法相同。请正确地插入到料盘装置 -LT/LTC 的供
料器料槽中。
备注 )在安装了供料器后，当从模组上拆除料盘
装置
-LT
/
LTC 后，供料器也一起拆除。因此，
在将拆除的料盘
装置
-LT
/
LTC 重新安装到模组中后，请按下安装了供料器的料槽 No. 的
安装按钮。（Verify OFF 时）
