对应元件分类排出箱
运转中，发生影像处理错误的元件收纳到元件排出箱内。如果运用区分类型的元件排出
箱，机器就会按照元件种类分类收纳，所以元件可以回收再利用。
收纳到分类元件排出箱内的元件种类是提前在 Job 中设定的元件种类。除此以外的元件收
纳到通常的元件排出箱内。
另外，元件分类排出箱可以在以下的模组配置中使用。
备注 ) 不能与共面性检查传感器同时使用。
安装元件分类排出箱
元件分类排出箱安装在专用的台座上。请拉出模组，4 个一起进行安装。
模组 M6-3
元件功能装置
Fuji 智能供料器
料盘供料器 M
01SYS-0517
6. 运用各种功能时的操作 SYS-NXT3-002S0
252 NXT III 系统手册
另外，分类元件排出箱使用固定夹固定在板上。可以分别装卸。
6.16.1
运用元件分类排出箱
分类对象的元件是根据 Part Data 进行了分类排出设定的元件。
生产中的运用
1. 发生了影像处理错误后，机器就会将发生错误的元件收纳到 4 分割的元件排出箱的一
个。
2. 发生影像处理错误的元件按照 Part Data 分类收纳。
备注 ) 群组料站的 LED 元件按照亮度分类。
3. 第 5 种元件如果发生影像处理错误时，机器进行周期停止，并显示异常向导。
4. 请按照向导，从分类元件排出箱内取出元件。
a. 请按下模组拉出按钮后拉出模组。
b. 从模组内取出分类元件排出箱。
c. 请回收元件。
d. 将分类元件排出箱安装到模组内。
e. 慢慢地插入模组。
5. 清除收纳到各个排出箱内的元件信息。请按下 START 按钮，重新开始生产。
备注 ) 没有从分类元件排出箱内回收元件，只是从标准的排出箱内回收了元件，也会清除元
件信息。此时，在继续生产中发生影像处理错误的元件混在到分类元件排出箱内。请
务必回收分类元件排出箱内的元件。
01SYS-0831S
1234

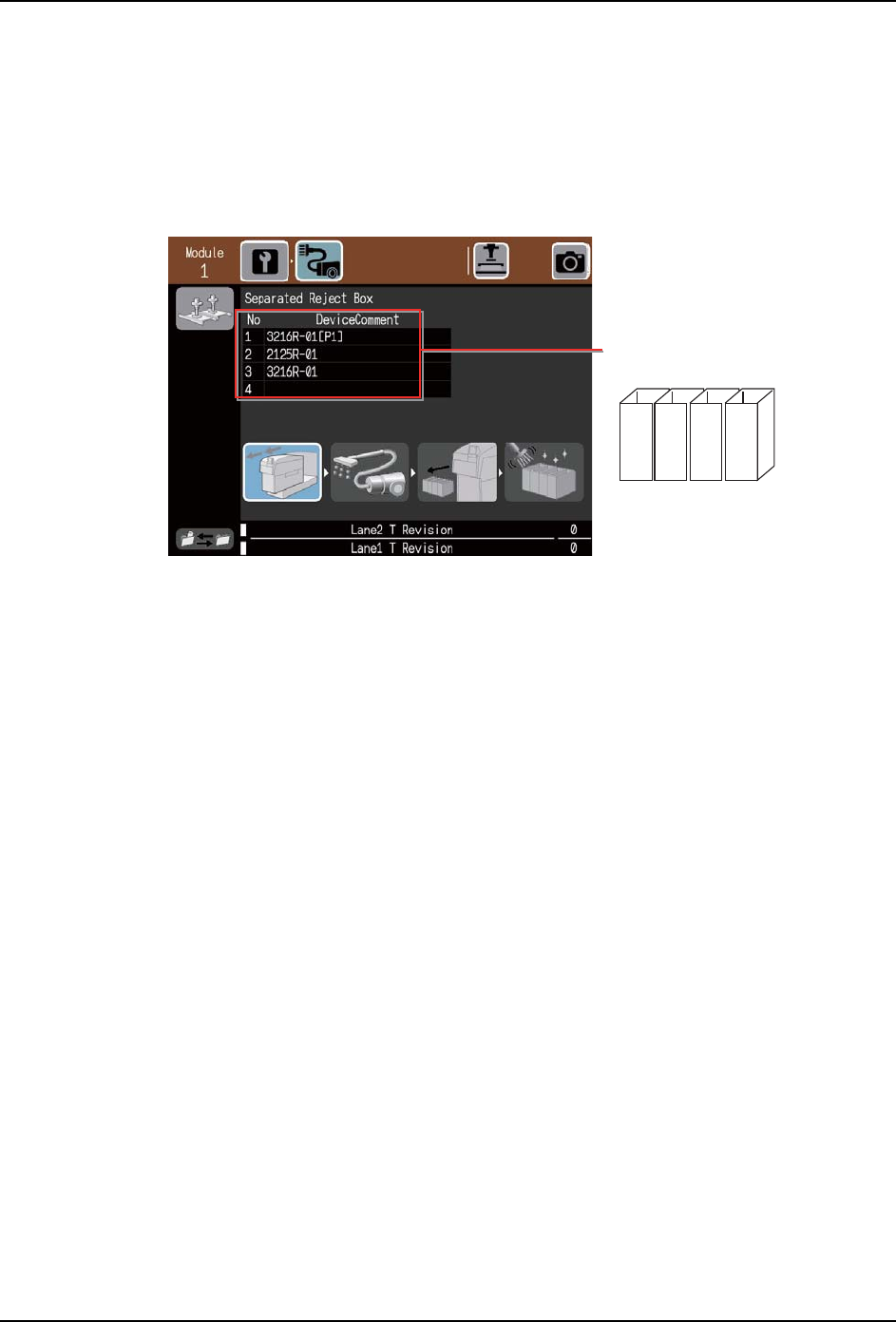

ᰒ⼎Ⲧ䞠ᬊ㒇ⱘ
ܗӊ⾡㉏DŽ
SYS-NXT3-002S0 6. 运用各种功能时的操作
NXT III 系统手册 253
手动指令的运用
机器停止的时候，如果要以模组为单位除去排出箱内的元件，请使用手动指令。
1. 请从手动指令菜单选择清扫指令。
备注 ) 关于手动指令的操作，请参照 "7.2 清扫指令 "。
2. 显示作业向导画面。
备注 ) 排出箱内如果没有影像处理错误的元件，则显示通常的作业向导。
3. 请按照向导，从分类元件排出箱内取出元件。
a. 请按下模组拉出按钮后拉出模组。
b. 从模组内取出分类元件排出箱。
c. 请回收元件。
d. 将分类元件排出箱安装到模组内。
e. 慢慢地插入模组。
4. 清除排出的元件信息。
备注 ) 没有从分类元件排出箱内回收元件，只是从标准的排出箱内回收了元件，也会清除元
件信息。此时，在继续生产中发生影像处理错误的元件混在到分类元件排出箱内。请
务必回收分类元件排出箱内的元件。
使用远程操作清除元件信息
机器将影像处理错误的元件以及收纳位置作为信息来记忆。通过异常向导中的操作和手动
指令操作，从分类元件排出箱内回收了元件后，清除这些信息。
如果使用了这些方法以外的方法回收了元件，请通过辅助软件的远程操作清除信息。操作
方法请参照 "9.6.10 清除元件分类废弃箱信息 "。
01SYS-0832S
1234
ᰒ⼎Ⲧ䞠ᬊ㒇ⱘ
ܗӊ⾡㉏DŽ
