1. 安全指南 SYS -NXT3-002S0 24 N XT III 系统手册 1.6 紧急停止按钮 发生紧急情况时， 请按下机器上红色的紧急停止按钮停止 机器的运转。 紧急停止按钮的位置 请参考下图。 01SYS-0638
SYS-NXT3-002S0 1. 安全指南
NXT III 系统手册 23
1.5 其他注意事项
1.5.1 机器使用注意事项
1.5.2 关于废弃线性马达
线性马达定子使用了具有很强磁性的磁铁。废弃线性马达时，需要按照以下步骤进行脱磁处
理。如果委托回收公司处理，则请务必连同脱磁处理一起委托处理。
·拆除定子之前请先切断机器电源。
·拆除定子之前请先确保无磁性物体的堆放场所。
·请用厚度为 20mm 以上的纸或木头等非磁性材料包裹定子。
·请绝对不要分解已拆除的定子。
·用 330 ℃以上的高温将定子加热 1 小时以上 ( 脱磁处理 )，待其冷却后就直接作
为工业废弃物进行处理。
当拆除传感器或处于无效状态时，请不要开动机器。
·由于联锁功能无法正常工作，所以会引起机器内部相互碰撞而损坏机器。
接触电路板时请配戴防静电带。
·有可能破坏电路板。
·请将防静电带接在 （EARTH BONDING POINT）接口上。
用手移动贴装工作头时，请不要用手按住定位相机装置。
·可能会引起相机位置偏移或者影响贴装精度。
拉出 / 插入模组时，请不要过度用力而撞到阻停块。请缓慢移动。
·有可能导致机器的安装位置偏移。
一次电压的额定电压为∶ AV200V ～ 230V±10% 50/60Hz。
·如果电压不符合要求，则会造成机器无法正常工作或损坏机器。
⊼ᛣ
1. 安全指南 SYS-NXT3-002S0
24 NXT III 系统手册
1.6 紧急停止按钮
发生紧急情况时，请按下机器上红色的紧急停止按钮停止机器的运转。紧急停止按钮的位置
请参考下图。
01SYS-0638
SYS-NXT3-002S0 1. 安全指南
NXT III 系统手册 25
1.7 关于闭锁
在操作中或维修保养机器时，非操作人员不能打开机器的电源和气源，这称为 [ 闭锁 ]。
多个操作人员同时进行操作时，为了防止因为机器操作错误所引起的事故，每个操作人员都
须熟悉下面的闭锁步骤。
1.7.1 如何实施闭锁
准备市场上出售的荷包锁 （2 个）和标签，所有操作人员准备好记录自己名字的标签。

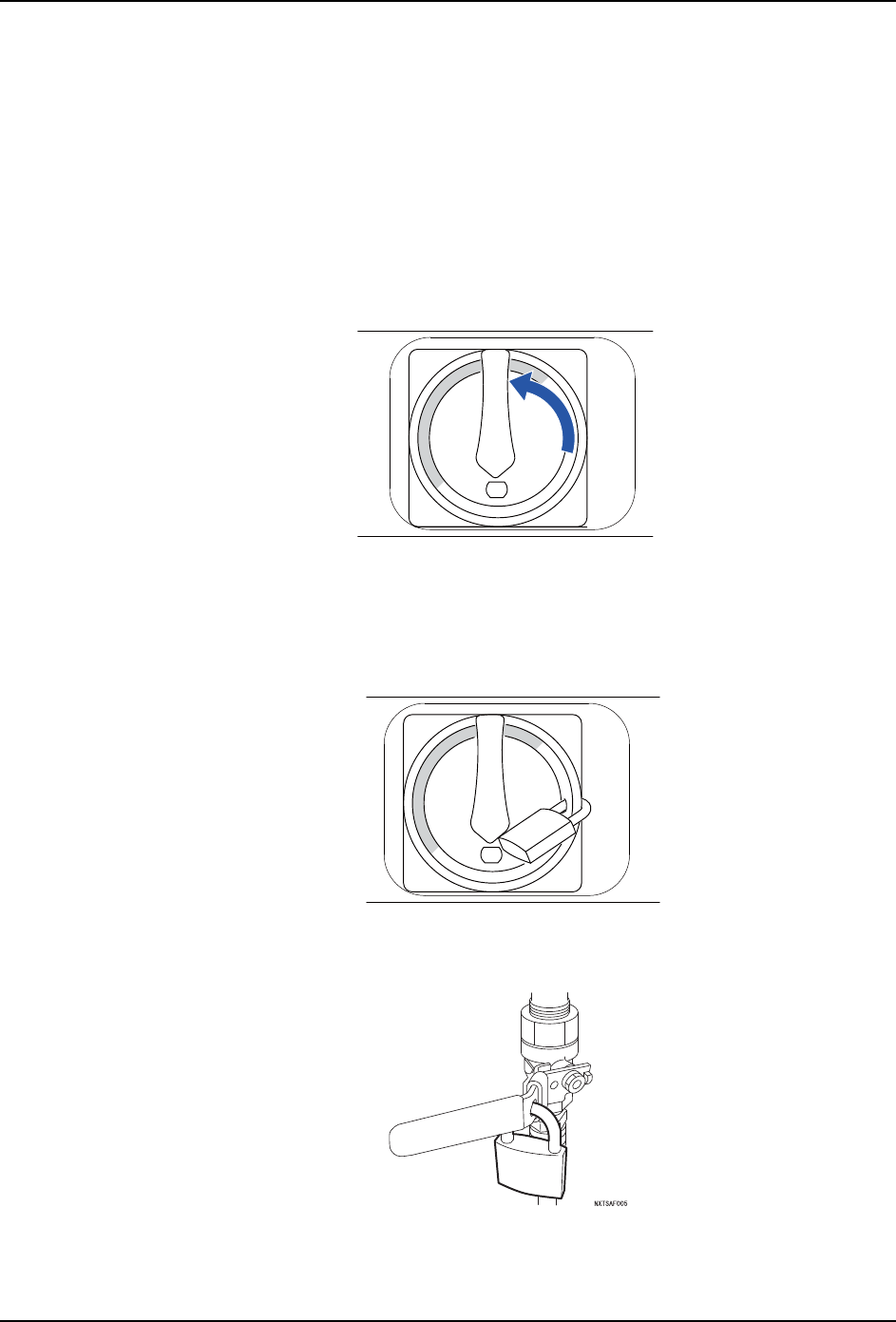

1. 切断机器的电源。
2. 将基座上的主开关旋转到 OFF 位置。
3. 给主开关上加上荷包锁。
锁紧的荷包锁上贴有写着开始操作的各个操作人员名字的标签。
备注 )根据所附的标签可以知道有关人员现在正在操作，不允许解除闭锁。
注意 )挂锁在锁定的状态下使用 MCU 时，为了防止挂锁从基座前面跳出来，请按照下图配置
挂锁，挂锁如果从前面跳出来，会碰到 MCU 造成机器受损。
4. 同样将空气阀手柄旋转至 OFF 位置，锁上荷包锁。
锁紧的荷包锁上贴有写着开始操作的各个操作人员名字的标签。
5. 到此为止闭锁的操作结束。
OFF
OFF
