NXT-III 系统手册.pdf - 第193页
SYS- NXT3 -002S0 5. 生产 NXT III 系统手册 173 关于补料时的托架除去向导 使用料盘动态次料站补料，可以 在补料料盘箱的任意料槽上安装料 盘元件。 但是，在以下的状态下显示托架 除去向导，请按照向导除去托架， 安装到别的料槽上。 a. 所安装的料盘太高，碰到了排出用 料槽。 ·按下 COMP LETE 按钮后， 机器进行料盘高度 检查。 这时， 如果检测出安装 在排出用 料槽的下面的料盘高度碰到了排 出用料…
5. 生产 SYS-NXT3-002S0
172 NXT III 系统手册
集中进行补料
使用料盘动态次料站补料进行补料的时候，对于即将发生料尽预告的料盘元件，可以集中进
行补料。
KIT Handy 时
1. 请打开元件状态列表或料站检查画面。
2. 请确认料盘箱退避预告时间。按照元件显示下一次补料的时间。
备注 )通过排序功能，能够进行升序和降序排列。
3. 进行对象元件的料盘验证，安装到空料盘上。
4. 点击 KIT Handy 的显示更新按钮，更新料盘箱退避时间的显示。
备注 )KIT Handy 的详细使用方法请参照 [Fujitrax Verifier 用户手册 ] 的 [3.KIT Handy 的
操作方法 ]。
KIT Manager 时
1. 请在 KIT Manager 的画面上打开料站的显示画面。
2. 请确认料盘箱退避预告时间。按照元件显示下一次补料的时间。
备注 )通过排序功能，能够进行升序和降序排列。
3. 进行对象元件的料盘验证，然后安装到空料盘上。
备注 )KIT ManagerKIT Handy 的详细使用方法请参照 [Fujitrax Verifier 用户手册 ] 的
[2.KIT Manager 的操作方法 ]。
01SYS-0502J
01SYS-0503J
01SYS-0504J
SYS-NXT3-002S0 5. 生产
NXT III 系统手册 173
关于补料时的托架除去向导
使用料盘动态次料站补料，可以在补料料盘箱的任意料槽上安装料盘元件。
但是，在以下的状态下显示托架除去向导，请按照向导除去托架，安装到别的料槽上。
a. 所安装的料盘太高，碰到了排出用料槽。
·按下 COMPLETE 按钮后，机器进行料盘高度检查。这时，如果检测出安装在排出用
料槽的下面的料盘高度碰到了排出用料槽，就会显示除去向导。
b. 在排出用料槽上安装了料盘时
·在排出用料槽上安装了料盘后，不会处于 [Set OK]，并且显示托架除去向导。
c. 超出料盘的占有料槽安装时
·超出了其他料盘的占有料槽安装料盘，或者没有确保料盘的占有料槽的时候，不
会处于 [Set OK]，并且显示托架除去向导。
01SYS-0779
01SYS-0779
01SYS-0781
5. 生产 SYS-NXT3-002S0
174 NXT III 系统手册

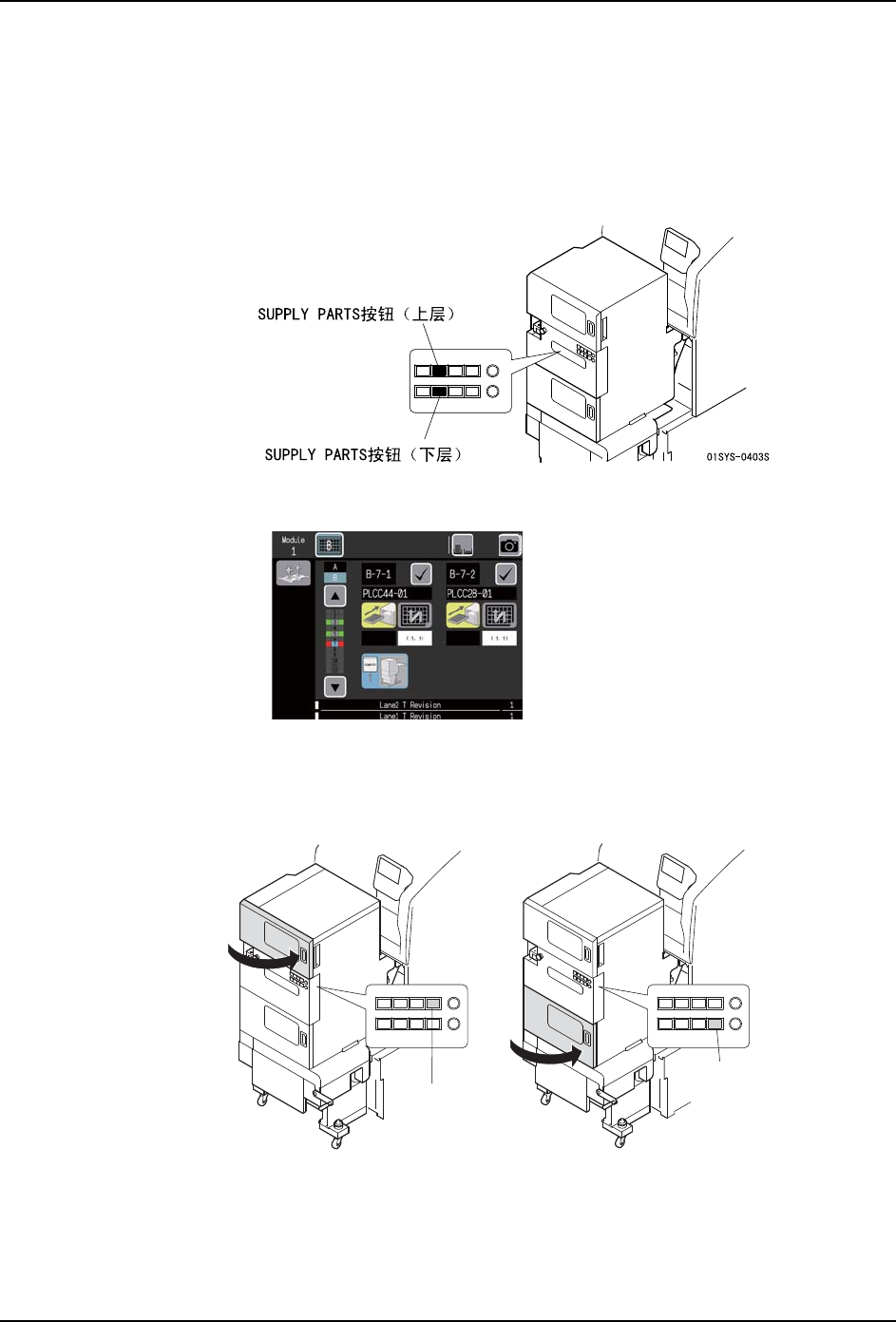

5.5.5 有效利用供应预约功能时
根据机器的向导画面，可以高效率地进行料盘装置 -LT 的补料。但是，即使取消机器的向
导，通过按下 SUPPLY PARTS 按钮也可以高效率地进行补料。请在以下的情况下利用本功能。
·操作者暂时离开机器，为了不发生料尽，现在就想要完成次料站的补料。
1. 在自动运转中，请按下 SUPPLY PARTS 按钮。SUPPLY PARTS 按钮开始闪烁。
2. 显示安装画面。料盘装置 -LT 进行退避动作，处于能够进行供应的状态。
3. 打开正面门安装料盘元件。安装方法请参照 "5.5.1 向导画面和补料步骤 （Verify ON
时）" 或者 "5.5.2 向导画面和补料步骤 （Verify OFF 时）"。
4. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘装置 -LT 受到冲击。
01SYS-0782
