3. 基本操作 SYS-NXT3-002S0 52 NXT III 系统手册 3.9 从料站托架上拆除供料器 以下说明从料站托架上拆除供料 器的步骤。 运转中， 能够拆除正面门的红色 LED 亮灯的料槽 的供料器。 注意 )请不要拆除绿色或黄色 LED 亮灯的料槽上的供料器，有可能与正在进行元件吸取动作 的吸嘴发生干扰和损坏。 1. 抬起手柄并将供料器向身体侧拉 。 注意 ) 没 有抬起手柄硬拆除供料器时，供料器内部 的电路板可能会破损…
SYS-NXT3-002S0 3. 基本操作
NXT III 系统手册 51

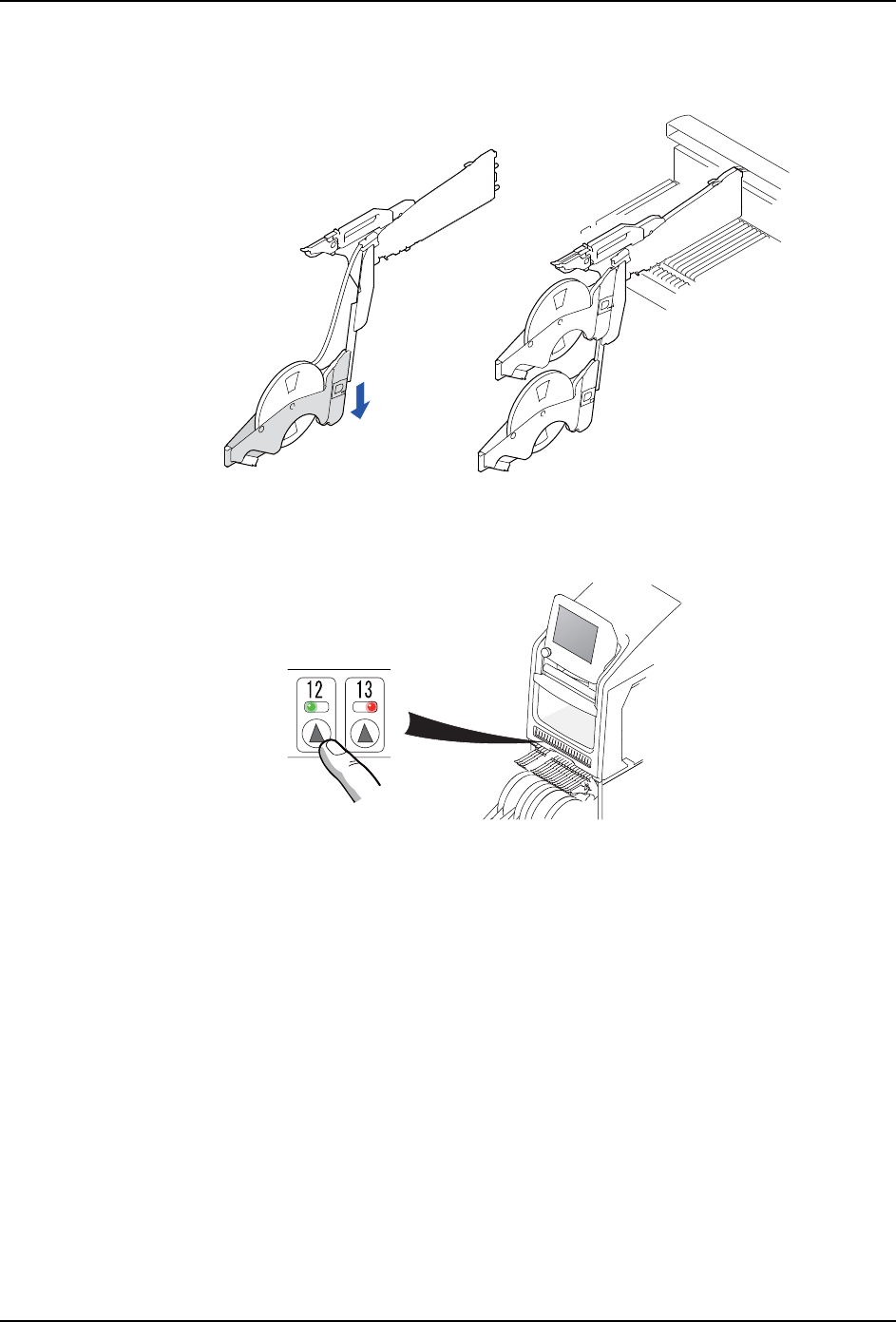

5. 使用了带有 7 英寸料卷托架的 W8、W08b(c) 供料器时，请每隔 1 个供料器将供料器的料
卷托架向下伸展。料卷托架向下伸展的供料器无论奇数料槽还是偶数料槽均可。
6. 供料器安装结束后，请按下安装了供料器的料槽 No. 的安装按钮。如果类型和间距正确
的安装供料器后，LED 变为绿色。
备注 )如果使用了 Fujitrax Verifier，则不需要该操作。
01SYS-0665
01SYS-0666
3. 基本操作 SYS-NXT3-002S0
52 NXT III 系统手册
3.9 从料站托架上拆除供料器
以下说明从料站托架上拆除供料器的步骤。运转中，能够拆除正面门的红色 LED 亮灯的料槽
的供料器。
注意 )请不要拆除绿色或黄色 LED 亮灯的料槽上的供料器，有可能与正在进行元件吸取动作
的吸嘴发生干扰和损坏。
1. 抬起手柄并将供料器向身体侧拉。
注意 ) 没有抬起手柄硬拆除供料器时，供料器内部的电路板可能会破损。。
2. 请用力握住供料器手柄，向身体侧拉出。
注意 )为防止供料器落下，拉出时请用力握住手柄。
01SYS-0670
01-SYS-0671
1
2
01-SYS-0672
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 53

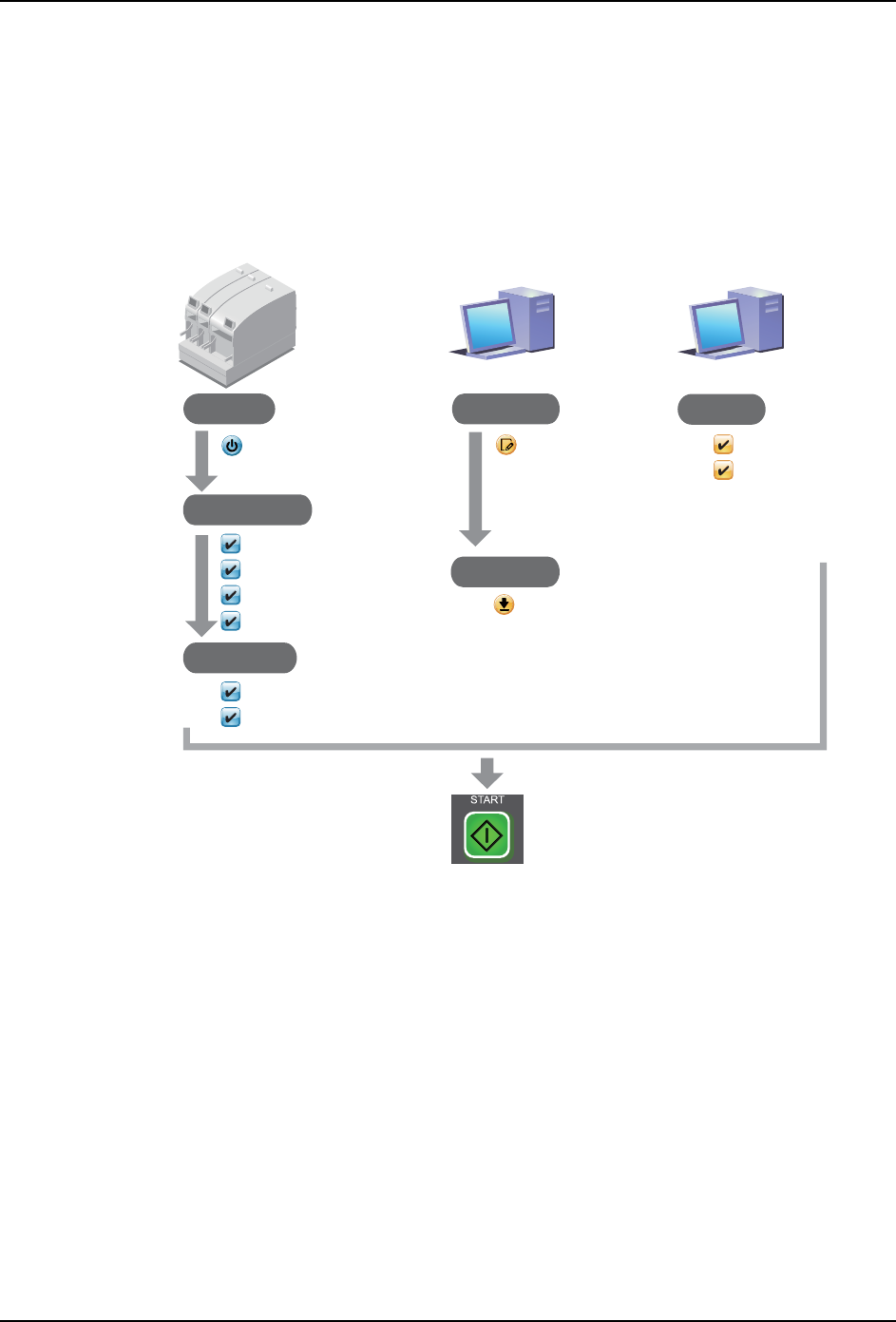

4. 生产准备
如果要开始生产，需要完成以下的准备。
a. 生产用的 Job 数据传送到机器侧。
b. 对照生产，各装置和元件安装到机器上。
c. 在辅助软件中，进行了各种的功能设定。
备注 )此外，使用元件对照功能时，需要进行 Fujitrax Verifier 的元件主数据和元件数据
的登录，以及条形码标签的印刷等。
此处，说明将各装置安装到机器上的方法。另外，关于切换了 Job 后的换线方法，也请参
照本章。
关于辅助软件的各种设定，请阅览辅助软件操作手册，或者参照 "9. 各种功能的设定和管
理"。
01SYS-0673S
NXT-3 Fuji Flexa
ᴎ఼ਃࡼ
ऩܗⱘᅝ㺙
-REⱘ߯ᓎ
-REⱘӴ䗕
䕙ࡽ䕃ӊ
POWERᣝ䪂ON Job Builder ᴎ఼ࡳ㛑䆒ᅮ
Director
Ꮉ༈
⾡䆒ᅮ
ఈ
կ఼᭭
᭭Ⲭ
ᬃᩥ䫔
᭭Ⲭऩܗ
㒘ࡳ㛑䆒ᅮ
ܗӊⱘᅝ㺙
