4. 生产准备 SYS-NXT3-002S0 132 NXT III 系统手册 4.12 更换其他 对其他的更换向导进行说明。 如果此处所列举的装 置的准备还没有齐备时， 在接通机器的电 源后，显示更换向导。 4.12.1 料站类型更换向导 关于各装置的更 换方法，请参照 [NXT III 机械手册 ] 的 [4. 基本操作 ] 。 4.12.2 元件相机类型的更换向导 关于元件相机的 更换方法，请参照 [NXT III 机械手 册]的…
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 131

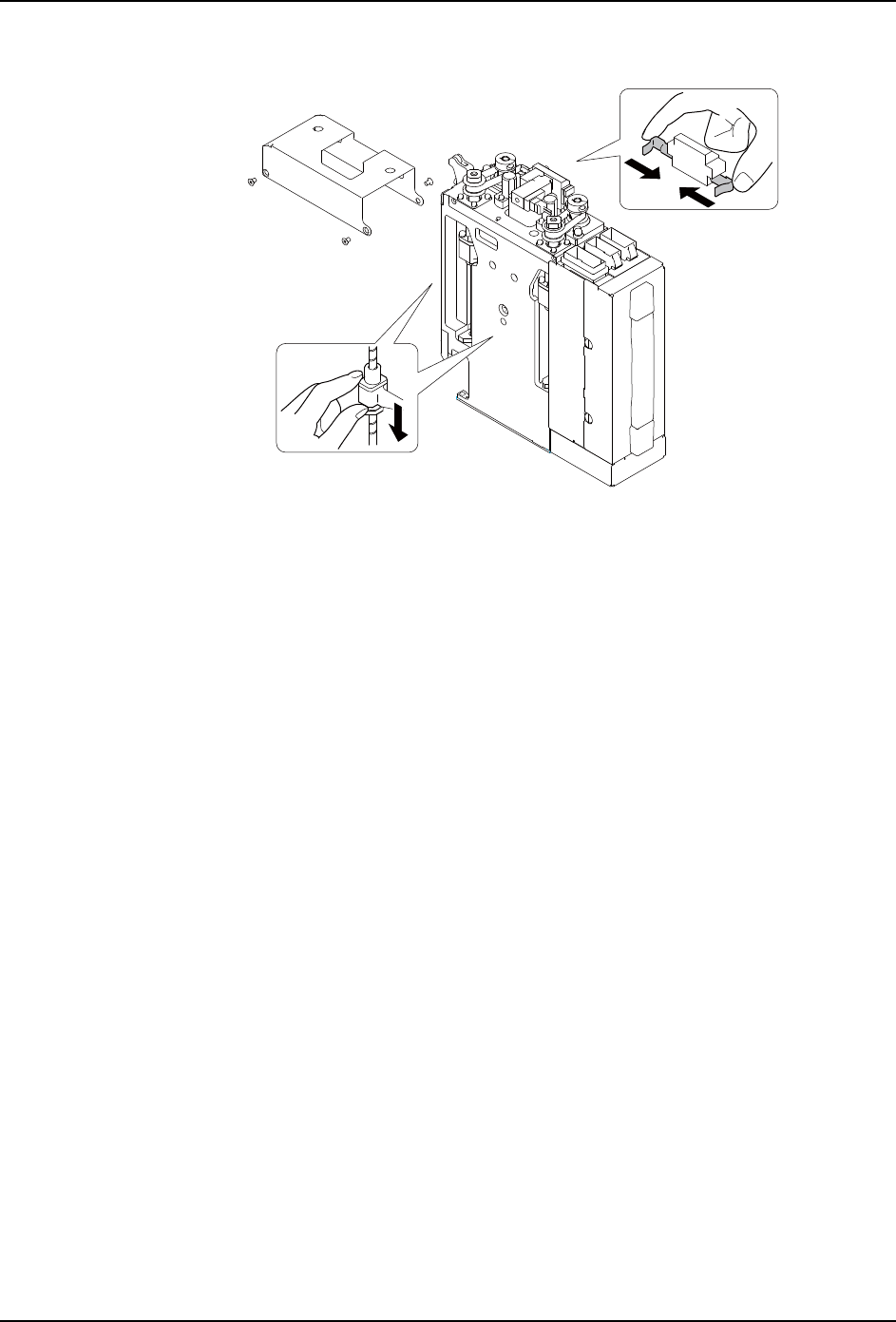

3. 请在下拉 2 个 Z 轴的同时确认挡板和 Z 轴的活动部件之间是否会发生碰撞。
a. 请拆除顶罩。
b. 请边按用于防止 Z 轴下滑的制动器两端，边用手指将 Z 轴的滚珠丝杆螺帽推至下端。
c. 请确认挡板与 Z 轴的活动部件是否会发生碰撞
01SYS-0943
0.69 Nm
4. 生产准备 SYS-NXT3-002S0
132 NXT III 系统手册
4.12 更换其他
对其他的更换向导进行说明。如果此处所列举的装置的准备还没有齐备时，在接通机器的电
源后，显示更换向导。
4.12.1 料站类型更换向导
关于各装置的更换方法，请参照 [NXT III 机械手册 ] 的 [4. 基本操作 ]。
4.12.2 元件相机类型的更换向导
关于元件相机的更换方法，请参照 [NXT III 机械手册]的[7.装置的更换]。
01SYS-0699S
DP45
TULT
ᤶᇐ
䳔㽕ᤶЎ᠔ᰒ⼎ⱘ᭭キ㉏ൟDŽ
ᤶᇐ
䖭䞠ᇐᇚ᭭キᠬᶊᤶЎ᭭Ⲭㆅ/7
01SYS-0757S
ᰒ⼎ᤶܗӊⳌᴎⱘ㉏ൟDŽ
䖭䞠ᇐᇚᷛޚⳌᴎᤶЎջܝⳌᴎDŽ
ᤶᇐ
ᤶᇐ
Ϯℹ偸
ᷛ㸼⼎᠔䳔ϮDŽ䇋ҢᎺջᓔྟϮDŽ
Ϯℹ偸
