6. 运用各种功能时的操作 SYS-NXT3-002S0 240 NXT III 系统手册 7. 下一模组变成支撑销配置确认模式 。请按下下一模组的 START 按钮。 8. 板载入到下一模组，显示支撑销配 置确认向导。请按下模组拉出按钮 后拉出模组。 备注 )在送出了板的前工序模组中，解除支撑销配置确认模式。 9. 确认支撑销的配置。然后，请重复 4. 项以后的项 目。 10.在最终 工序的模 组中，不 进行电路 板送出 动作而直 接…
SYS-NXT3-002S0 6. 运用各种功能时的操作
NXT III 系统手册 239

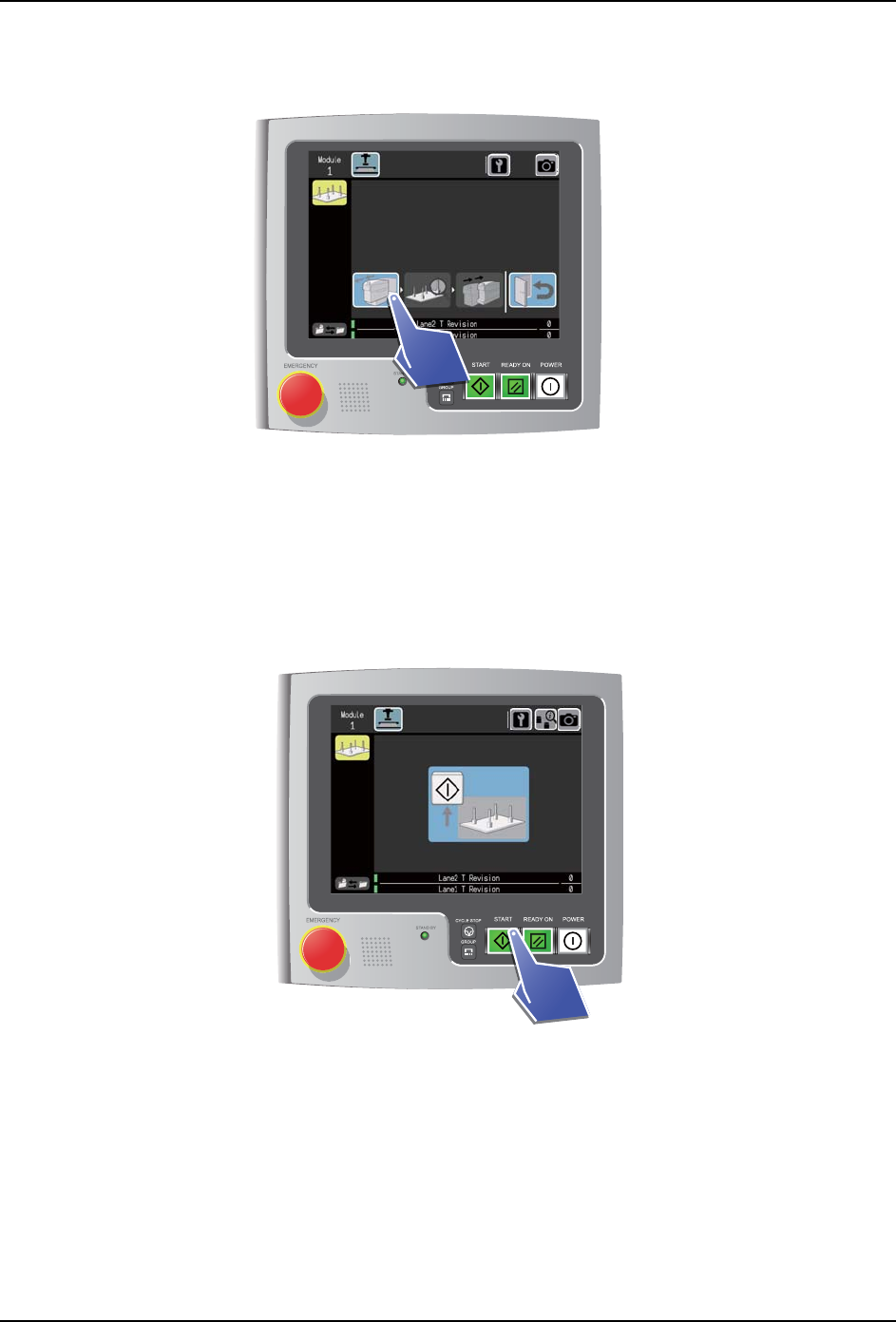

3. 机器夹紧板并停止，然后在操作画面上显示支撑销配置确认向导。请按下模组拉出按钮
后拉出模组。
4. 请确认支撑销的配置。如果支撑销的位置与板上的标记位置不一致时，请移动到正确的
位置上。
5. 确认了支撑销的配置后，请插入模组。
6. 在操作画面上显示电路板送出的开始向导。请按下 START 按钮。
备注 )如果不需要在下一模组中的配置确认，在按下 START 按钮之前，请通过手动操作指令
的操作除去电路板。
01SYS-0819
01SYS-0820
6. 运用各种功能时的操作 SYS-NXT3-002S0
240 NXT III 系统手册

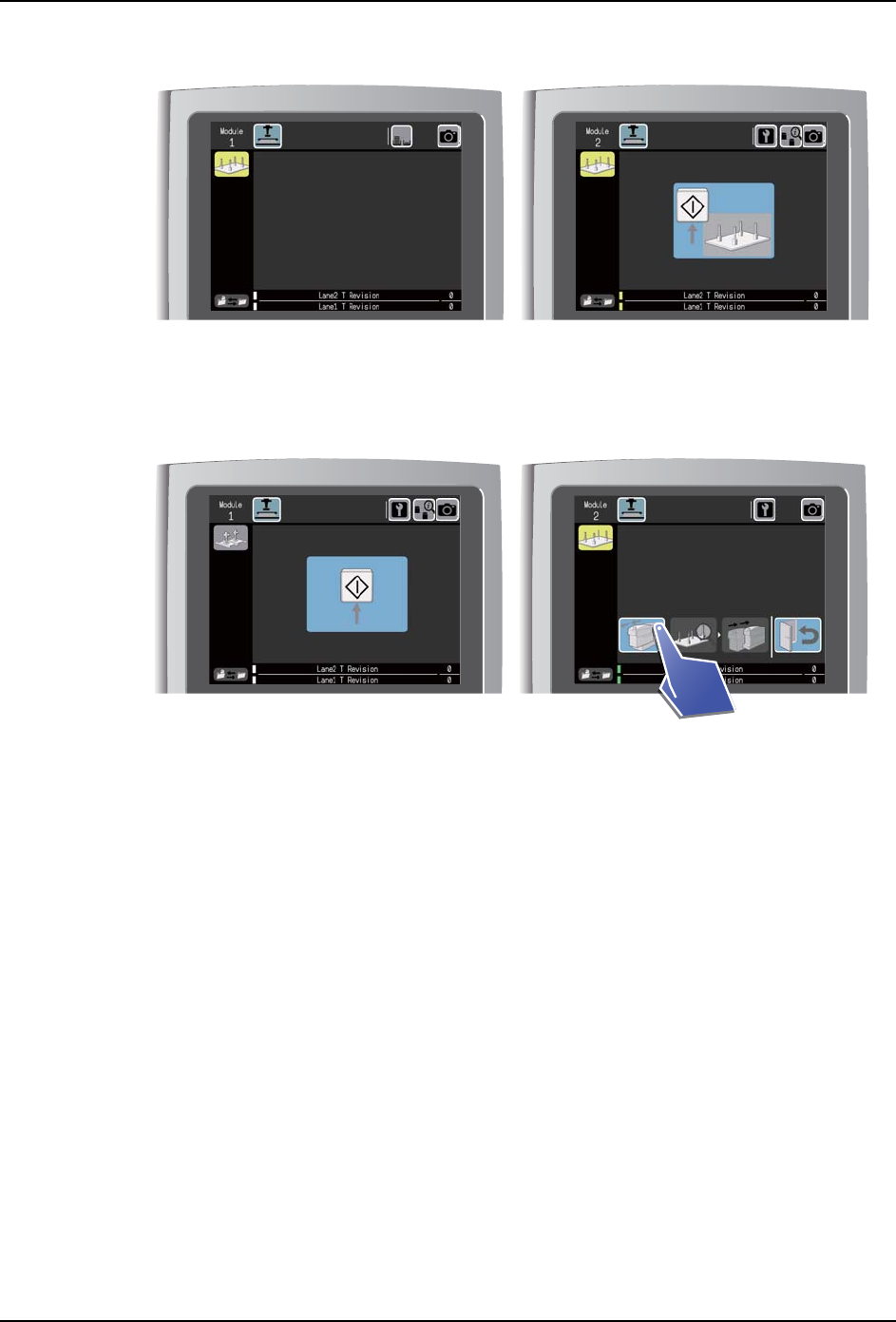

7. 下一模组变成支撑销配置确认模式。请按下下一模组的 START 按钮。
8. 板载入到下一模组，显示支撑销配置确认向导。请按下模组拉出按钮后拉出模组。
备注 )在送出了板的前工序模组中，解除支撑销配置确认模式。
9. 确认支撑销的配置。然后，请重复 4. 项以后的项目。
10.在最终工序的模组中，不进行电路板送出动作而直接停止。请按照手动操作指令的操作
取出电路板。
注意事项
1. 在辅助软件的设定中，如果选择了通常生产模式以外时，不能够运用支撑销配置确认模
式。
2. 即使关闭机器的电源，解除支撑销配置确认模式也不会。需要解除时，请通过辅助软件
的 [ 远程操作 ]，将 [ 生产模式设定 ] 设定成 [ 通常生产模式 ]。
3. 如果是双模组，请按下前工序的模组的 START 按钮，在后工序的模组设定了模式后，按
下后工序的 START 按钮。
4. 如果电路板停止位置补正功能为有效时，读取基准定位点或电路板轮廓。请准备能够利
用的电路板 （确认用板）。
5. 在生产线中如果使用了 FLP 时，请不要将电路板 （确认用板）插入前工序的搬运轨道。
请通过手动操作指令插入到模组内。
6. 使用真空支撑销的时候，请暂时关闭功能，或者，通过 I/O 监视器关闭真空。
01SYS-0821
Module1 Module2
01SYS-0822
Module1 Module2
SYS-NXT3-002S0 6. 运用各种功能时的操作
NXT III 系统手册 241
7. 在拆除了料盘装置后或者运转中按下了紧急停止按钮后，电路板夹块发生了下降。这时，
请进行操作使得电路板 （确认用板）不发生偏移。
8. 在自动换线的无中断生产中，后工序模组有可能与 Job 不一致。这时，请切换 Job 使之
一致。
