SYS- NXT3 -002S0 6. 运用各种功能时的操作 NXT III 系统手册 263 3. 请按下操作面板的 START 按钮。开始生 产，自动输出电路板高度测定结果 数据。 备注 )各轨道的测定结果以文本文件的形式保存在基座的寄存器内。 另外，即使进行了上述的操作， 当机器处在以下的状态时，不进行 数据输出。 ·将主开关设置到 ON 的时候 ·11 个轨道的输出文件的尺 寸达到了 1MB 的时候 ·双轨道生产时，传输了异名 …
6. 运用各种功能时的操作 SYS-NXT3-002S0
262 NXT III 系统手册
a. 请按下相机按钮确认拍摄中的影像。
b. 请通过 SeeK Number 及影像确认电路板高度定位点的位置。
c. 请按下 READY ON 按钮。解除异常画面。
d. 必要时，请使用 MEdit 编辑电路板高度定位点的位置。编辑后，请反映给 Job。
电路板翘曲公差范围异常
如果检测出超出公差值的翘曲，机器松开电路板，并在操作画面上显示异常向导。
备注 )本公司的规格公差值是 ±2.0 mm。
a. 请按下模组拉出按钮后拉出模组。
b. 取出电路板。
c. 确认电路板的翘曲程度。如果通过支撑销的支撑能够修复翘曲，请将电路板返回到
搬运轨道上。
d. 请插入模组。
6.20.3 关于输出电路板高度测定结果
通过辅助软件的远程操作，能够以文本形式的文件输出电路板高度测定结果。
如何输出数据
将生产 Job 传输给机器，进行以下的操作。
1. 在辅助软件的机器设定画面上，请选择对象模组。
2. 在远程操作菜单上，请执行 [Output panel height measurement data] 指令。
注意 )执行指令后，全部清除之前的测定结果。如果需要数据，请事先取得文件，然后执行
指令。
01SYS-0911
01SYS-0593E
SYS-NXT3-002S0 6. 运用各种功能时的操作
NXT III 系统手册 263
3. 请按下操作面板的 START 按钮。开始生产，自动输出电路板高度测定结果数据。
备注 )各轨道的测定结果以文本文件的形式保存在基座的寄存器内。
另外，即使进行了上述的操作，当机器处在以下的状态时，不进行数据输出。
·将主开关设置到 ON 的时候
·11 个轨道的输出文件的尺寸达到了 1MB 的时候
·双轨道生产时，传输了异名 Job 的时候
·成套传输了 Job 的时候
如何获取输出的数据
请按照以下的步骤，取得电路板高度测定结果数据。
1. 在辅助软件的机器设定画面上，请选择对象模组。
2. 在机器信息取得菜单上，请执行 [Acquire Trace] 指令。
3. 将文件保存在任意的文件夹内。
备注 )执行跟踪取得后，就会删除基座的寄存器内的文件。因为文件不能恢复，所以，请管
理好已保存的文件，不要遗失。
4. 所保存的文件以 zip 形式压缩。请使用解压缩工具解压缩文件。电路板高度测定结果的
文件名如下所示。
轨道 文件名
1 PanelHeightL1.csv
2 PanelHeightL2.csv
3 PanelHeightL3.csv
01SYS-0594E
6. 运用各种功能时的操作 SYS-NXT3-002S0
264 NXT III 系统手册

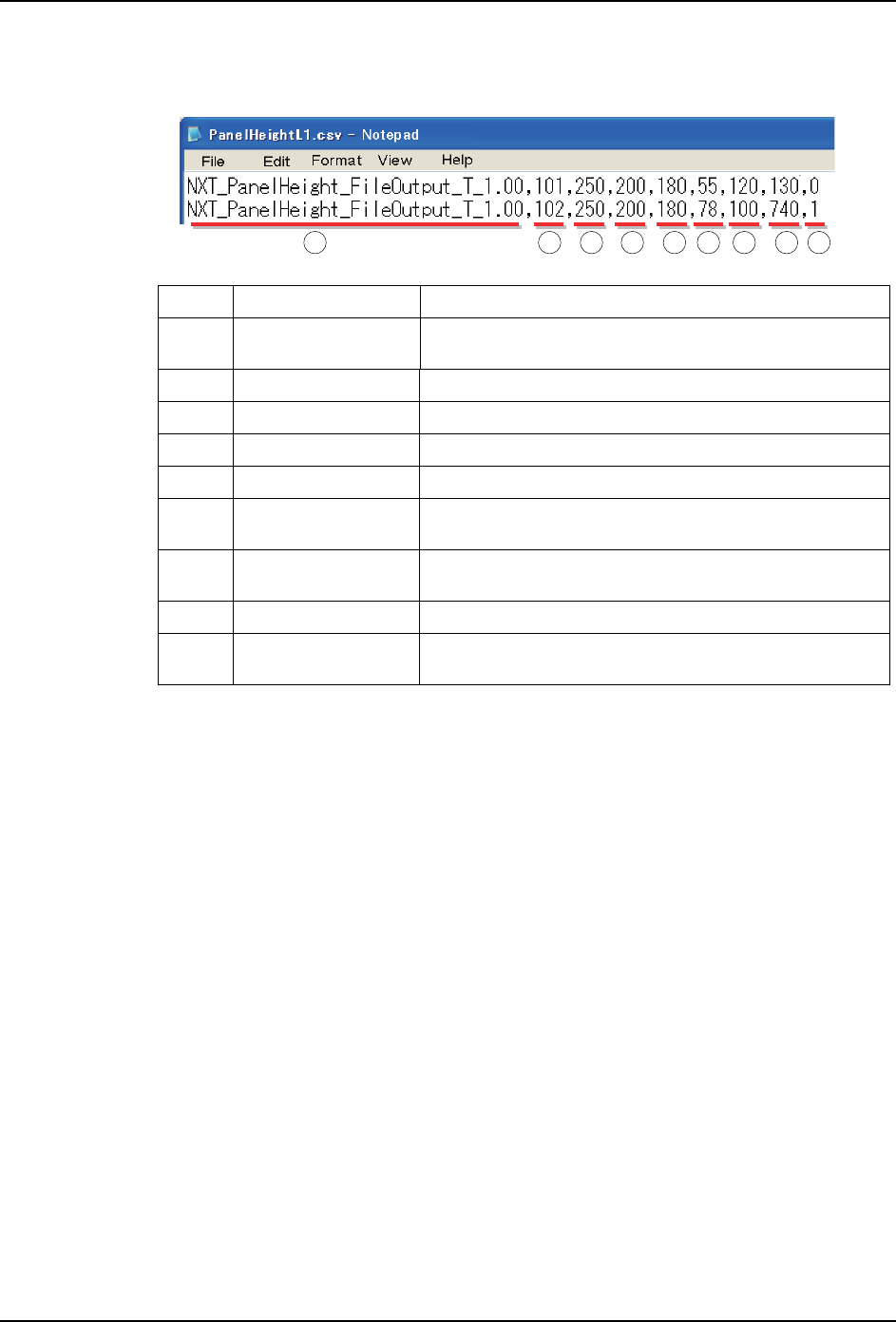

如何查看所获取的数据
请使用记事本等编辑器打开所取得的文本文件。以下说明文件内的各项目。
号码 项目 内容
1 Job 信息 生产时的 Job 名和电路板的正反面 （T、B），
以及修订
2 电路板 ID 生产时的电路板 ID
3 电路板尺寸 X X 方向的电路板尺寸 （mm）
4 电路板尺寸 Y Y 方向的电路板尺寸 （mm）
5 电路板旋转 电路板的方向 （deg）
6 测定位置坐标 X 从电路板原点开始，进行电路板高度测定的 X 坐标
（um）
7 测定位置坐标 Y 从电路板原点开始，进行电路板高度测定的 Y 坐标
（um）
8 测定结果 电路板高度的测定值 （um）
9 子电路板号码 1 ～ 6000：子电路板高度测定时
0：电路板高度测定时
01SYS-0595E
1 2 3 4 5 6 7 8 9
