4. 生产准备 SYS-NXT3-002S0
98 NXT III 系统手册
4.7.4 指定料盘元件的吸取开始点
将料盘元件安装到料盘装置 -LTC 中的时候，可以在在操作画面或 KIT Handy 上指定最初吸
取的元件的位置。

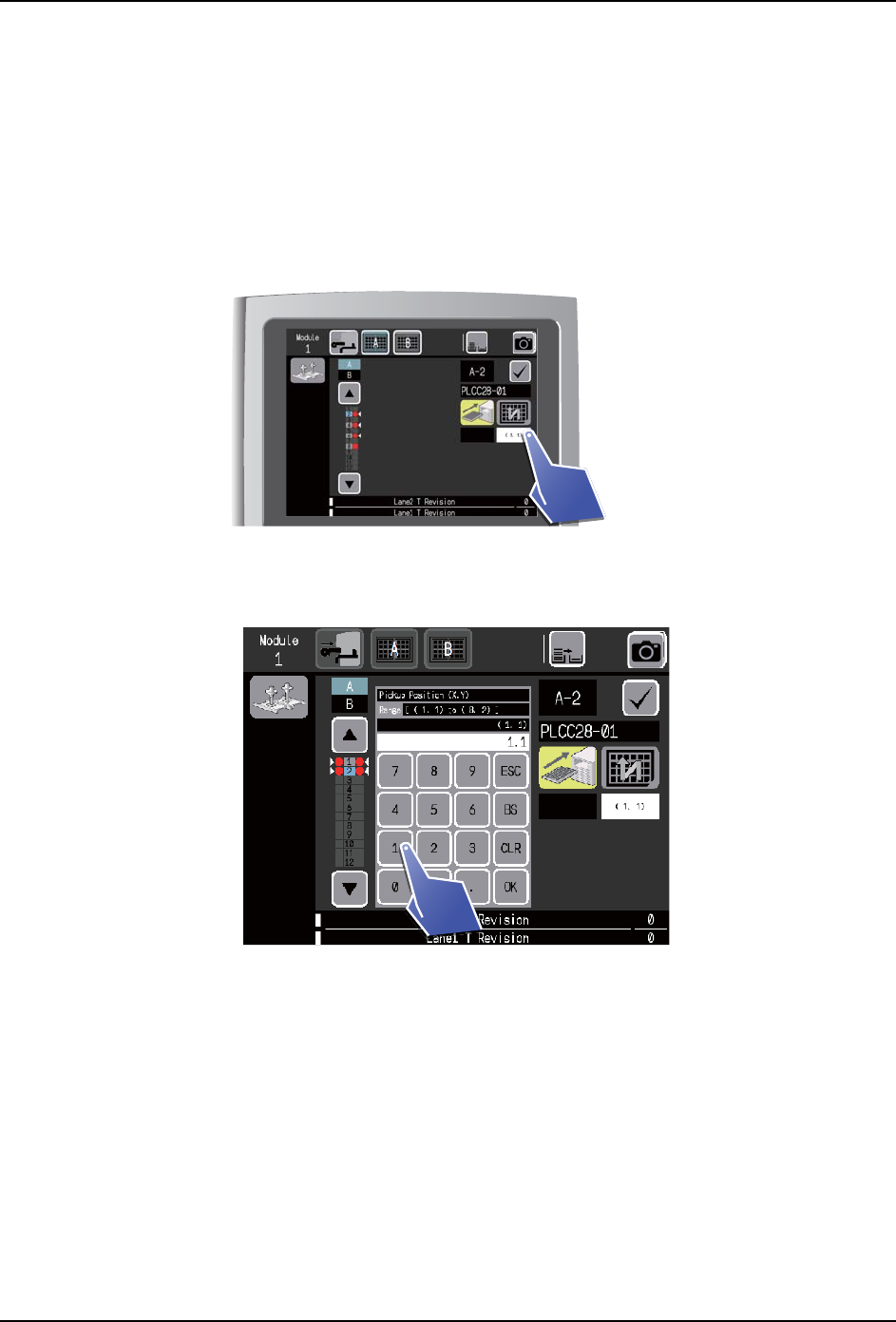

机器上的指定
机器上的吸取点指定是在从料盘更换向导画面转换到吸取点指定画面后进行。
1. 显示料盘更换向导画面的状态下，请按下吸取开始点的显示。
2. 显示吸取点指定画面。请设定吸取点的 X、Y。如图所示按下触摸屏就可以变更 X、Y 的
数值。
· 设定栏的 X、Y 的初始值为现状的吸取点。
3. 设定结束以后，请按 OKlahoma 按钮。
01SYS-0736
01SYS-0748
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 99

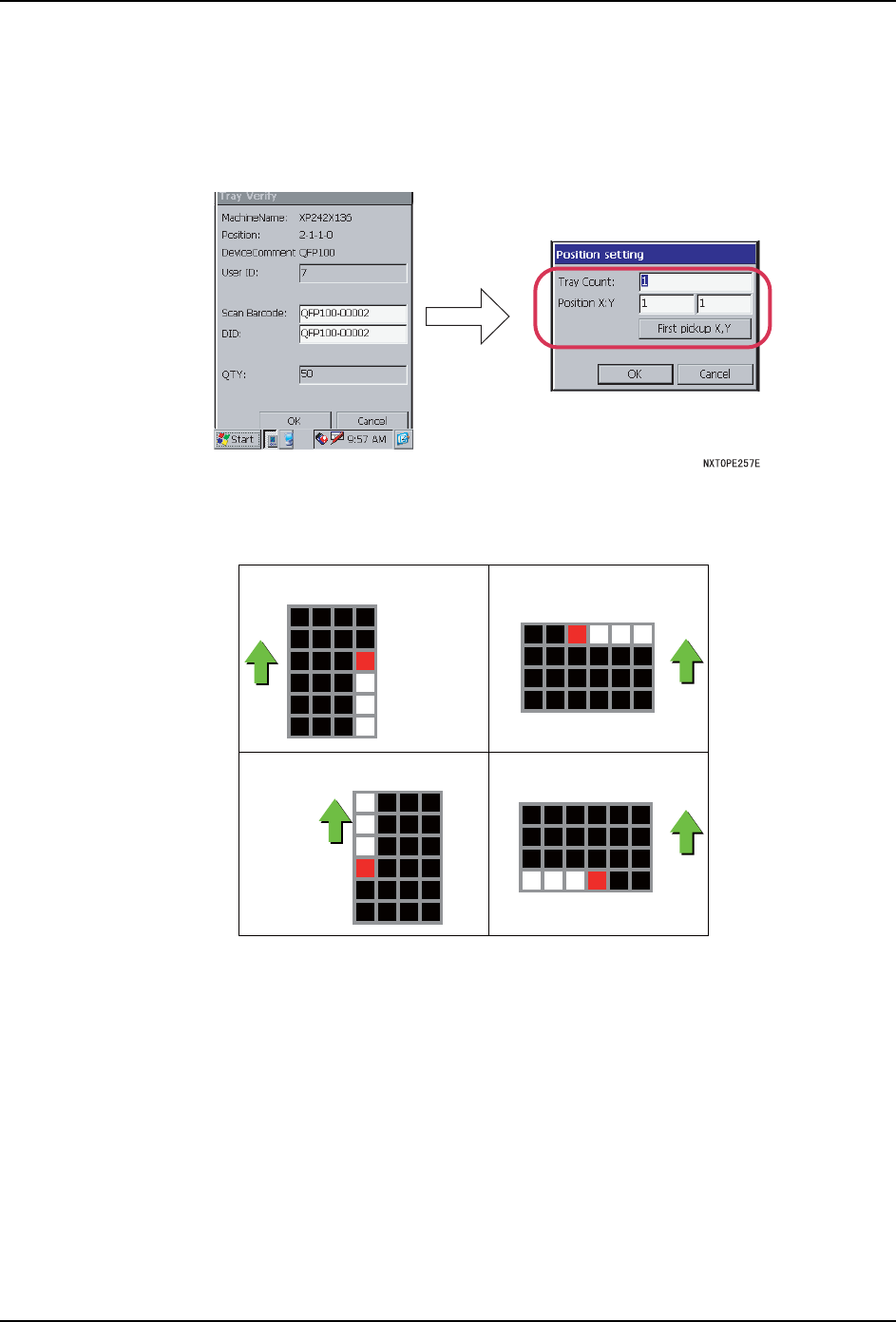

通过 KIT Handy 指定
请在 KIT Handy 上进行以下的操作。
1. 请使用 KIT Handy 读取要安装的料盘的条形码。
2. 请输入最初进行吸取的元件的 X，Y 坐标。
备注 )此时，输入料盘以外或者不存在元件的坐标，料盘元件的吸取点指定无效，通过对话
框显示出无效的通知。
备注 )即使是相同的料盘，根据供应方向，进行指定的数值是不同的。
3. 请点击 OK 按钮。
6<66
ᮍ
ᮍ
ᮍ
ᮍ
(X, Y) = (1, 4)
(X, Y) = (4, 4)
(X, Y) = (4, 3)
(X, Y) = (3, 1)
4. 生产准备 SYS-NXT3-002S0
100 NXT III 系统手册
4.7.5 插入料盘时的注意事项
1. 料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘装置 -LTC 时，请
注意方向。
2. 料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上配置磁性材料及超出料盘高
度的元件等。
3. 请不要将料盘托架斜着插入料盘装置 -LTC。
4. 在开闭上面门和下面门时，请不要有冲击。元件有可能移位或从料盘中跳出。从安全上
考虑，这些门实施了自动锁定而有可能不能打开，此时请不要强行打开。

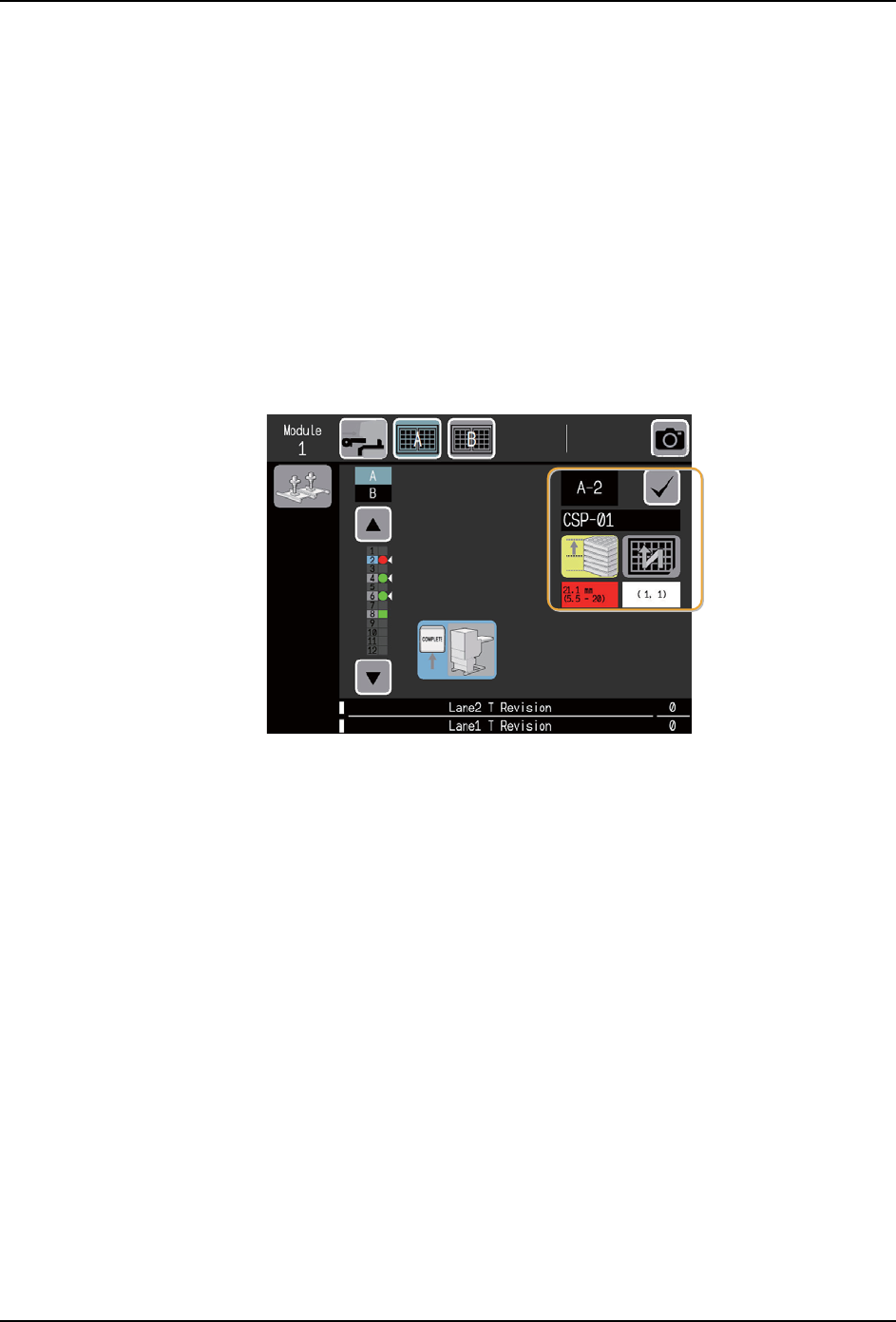

4.7.6 料盘高度异常向导
所安装的料盘高度异常时，机器进行料盘高度异常向导。
请取出已安装的料盘，按下操作画面的料盘安装按钮。
01SYS-0749
