5. 生产 SYS-NXT3-002S0 174 NXT III 系统手册 5.5.5 有效利用供应预约功能时 根据机器的向导 画面，可以高效率地进 行料盘装置 -LT 的补料。但是，即使取消机器的 向 导， 通过按下 SUPPLY PARTS 按钮也可以高效率地进行补料。 请在以下的情况下利用本功能。 ·操作者暂时离开机器，为了不 发生料尽，现在就想要完成次料站 的补料。 1. 在自动运 转中，请按下 SUPPLY PARTS 按钮。…
SYS-NXT3-002S0 5. 生产
NXT III 系统手册 173
关于补料时的托架除去向导
使用料盘动态次料站补料，可以在补料料盘箱的任意料槽上安装料盘元件。
但是，在以下的状态下显示托架除去向导，请按照向导除去托架，安装到别的料槽上。
a. 所安装的料盘太高，碰到了排出用料槽。
·按下 COMPLETE 按钮后，机器进行料盘高度检查。这时，如果检测出安装在排出用
料槽的下面的料盘高度碰到了排出用料槽，就会显示除去向导。
b. 在排出用料槽上安装了料盘时
·在排出用料槽上安装了料盘后，不会处于 [Set OK]，并且显示托架除去向导。
c. 超出料盘的占有料槽安装时
·超出了其他料盘的占有料槽安装料盘，或者没有确保料盘的占有料槽的时候，不
会处于 [Set OK]，并且显示托架除去向导。
01SYS-0779
01SYS-0779
01SYS-0781
5. 生产 SYS-NXT3-002S0
174 NXT III 系统手册
5.5.5 有效利用供应预约功能时
根据机器的向导画面，可以高效率地进行料盘装置 -LT 的补料。但是，即使取消机器的向
导，通过按下 SUPPLY PARTS 按钮也可以高效率地进行补料。请在以下的情况下利用本功能。
·操作者暂时离开机器，为了不发生料尽，现在就想要完成次料站的补料。
1. 在自动运转中，请按下 SUPPLY PARTS 按钮。SUPPLY PARTS 按钮开始闪烁。
2. 显示安装画面。料盘装置 -LT 进行退避动作，处于能够进行供应的状态。
3. 打开正面门安装料盘元件。安装方法请参照 "5.5.1 向导画面和补料步骤 （Verify ON
时）" 或者 "5.5.2 向导画面和补料步骤 （Verify OFF 时）"。
4. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘装置 -LT 受到冲击。
01SYS-0782
6<6
&203/(7(
ᣝ䪂
&203/(7(
ᣝ䪂
SYS-NXT3-002S0 5. 生产
NXT III 系统手册 175
5.6 向料盘装置 -LTC 补料
向料盘装置 -LTC 补料的方法大致分为 4 种。
·向料尽的料盘箱补料 （Verify ON）
·向料尽的料盘箱补料 （Verify OFF）
·向补料用料盘箱 （料盘箱 A 或者料盘箱 B）补料
·生产中进行料盘动态次料站补料
无论什么情况，请根据操作画面的补料向导画面补料。
5.6.1 向导画面和补料步骤 （Verify ON 时）

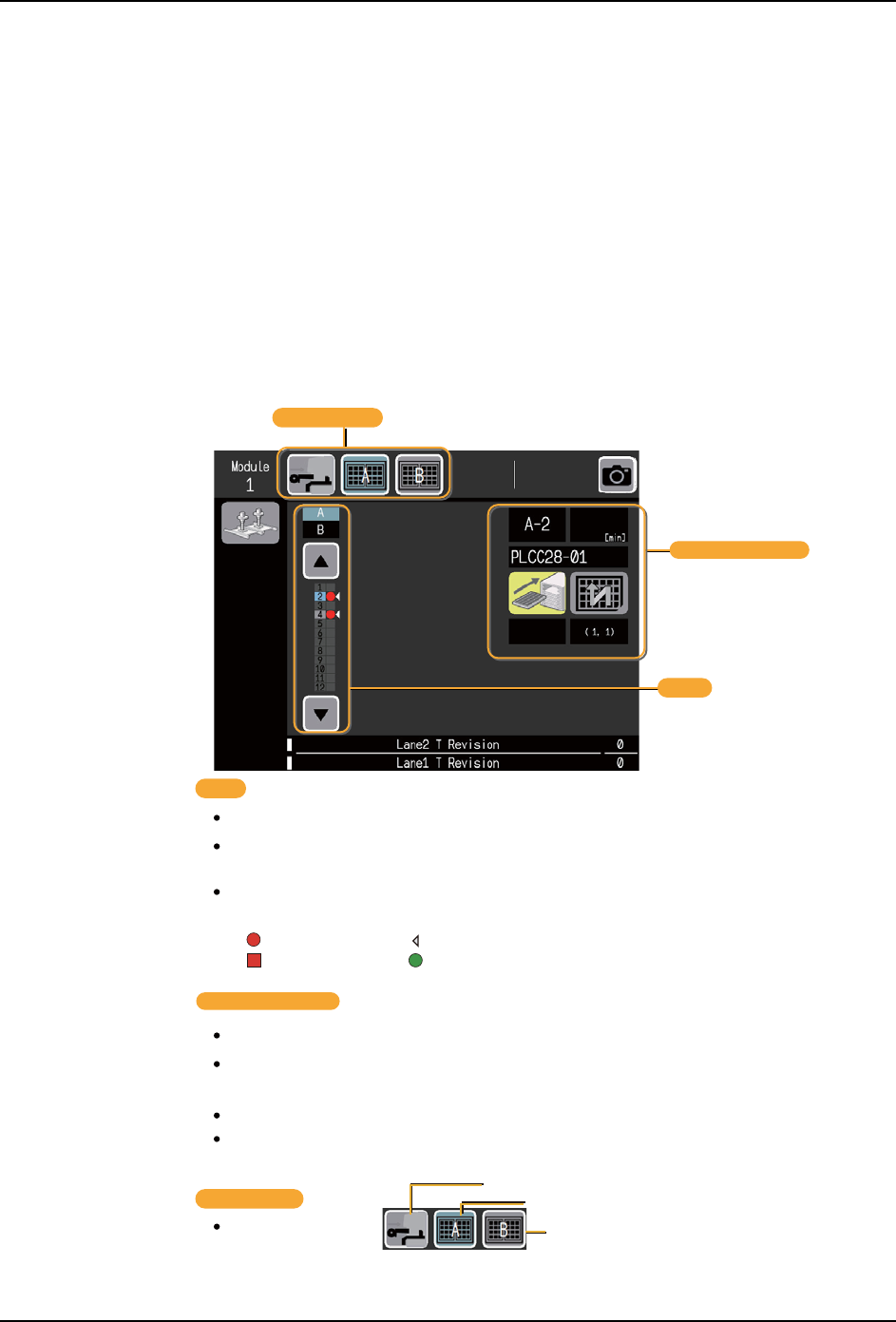

请确认元件补料向导画面。
