4. 生产准备 SYS-NXT3-002S0
114 NXT III 系统手册
4.10 更换吸嘴
将 Job 中指定的吸嘴安装到吸嘴置放台内。
4.10.1 更换吸嘴向导画面
备注 )在吸嘴置放台中不存在生产中所需要的吸嘴时，在向导画面上显示那些吸嘴种类的画
面。请向吸嘴置放台补充需要的吸嘴。
备注 )
连接料盘装置的模组上首先会显示拆除料盘装置的向导。请请按照向导拆除料盘装置。
01SYS-0697S
Ϯℹ偸
ᤶᇐ ᅝ㺙⢊ᗕ ఈᰃ㾜
䳔㽕ᤶЎ᠔ᰒ⼎ⱘఈ㕂ᬒৄ㉏ൟDŽ
ᅝ㺙↣Ͼῑ䞠ⱘఈ⢊ᗕDŽ
ḍϡৠⱘఈ⢊ᗕˈ↣Ͼῑⱘ㓪ো㚠᱃㡆ϡৠDŽ
ᅝ㺙ⱘఈϔ㾜ҹఈNick nameᰒ⼎DŽ
买㡆Ўఈⱘ䆚߿㡆DŽ䆚߿㡆ఈⱘFlange䴶ϞDŽ
ৃҹ⒮ࡼఈϔ㾜DŽ
᮴䳔ᤶఈ㕂ᬒৄᯊˈাᰒ⼎䌈㺙ⱘ㉏ൟDŽ
ᤶᇐ
ᔶ㸼⼎᠔䳔ϮDŽ䇋ҢᎺջᓔྟϮDŽ
Ϯℹ偸
ᅝ㺙⢊ᗕ
ఈᰃ㾜
㑶㡆˖䇏প
㓈ⷕ
༅䋹ఈ㒳䅵ᓖᐌⱘఈDŽ
䇋⏙ᠿᤶϔḋⱘఈDŽ
1
㪱㡆˖⫳ѻЁՓ⫼ⱘఈDŽ
1
咥㡆˖ϡ䳔㽕ᅝ㺙⫳ѻЁՓ⫼ⱘఈDŽ
䇋ᅝ㺙⊏ఈDŽ
30
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 115
4.10.2 拆除和安装吸嘴
1. 请拉出模组。
a. 请确认模组前面没有障碍物以后，按下模组拉出按钮。
b. 握住模组的手柄，缓慢地拉出模组，直到碰到阻停块为止。
2. 将吸嘴置放台的手柄向模组前方倾斜，把置放台的前半部分向上抬起并拆除。
3. 准备好要安装到机器上的吸嘴置放台。
4. 滑动平板，补充必要的吸嘴。

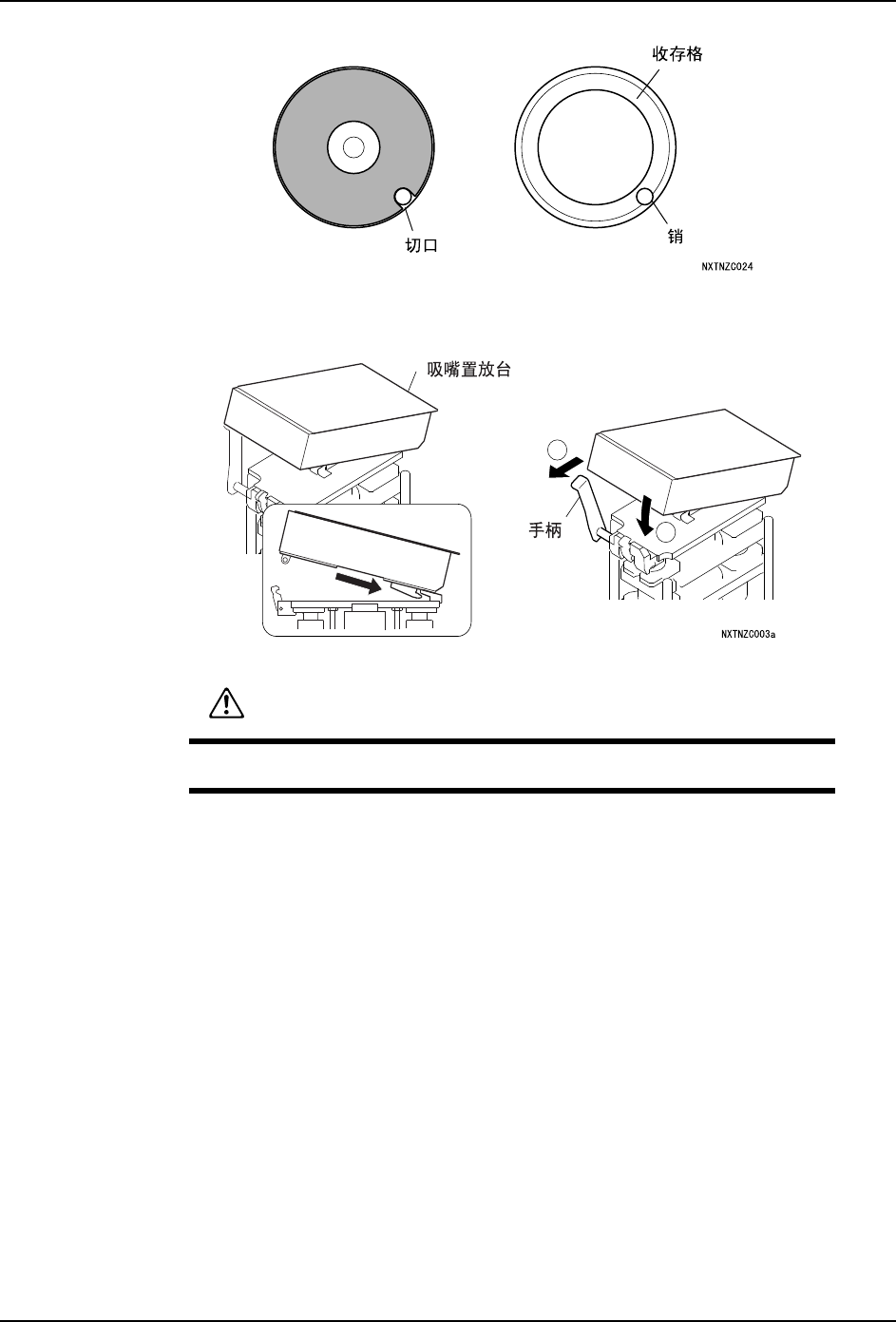

注意
请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分
的位置不重合，就会产生吸嘴更换错误的原因。
01SYS-0926
4. 生产准备 SYS-NXT3-002S0
116 NXT III 系统手册
5. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方倾斜，首先将置放台后
部插入后再压入前方一侧。
6. 将手柄返回到原来的位置。
7. 请确认吸嘴置放台是否紧密地安装到吸嘴更换器主体上。
8. 有必要进行其他的换线操作时，在此时进行。
9. 请插入模组。
a. 插入模组之前，请确认 XS 轴 （M3-3 模组）等机械部位没有从模组的旁边突出。
b. 握住模组的手柄，在解除模组的锁定的状态下，慢慢地插入模组，直到碰到阻停块为
止。
c. 自动地引入并夹紧模组。如果没有夹紧时，请将模组稍微朝身体侧拉回一些后重新推
入。
备注 )对于拆除了料盘装置的模组，之后会显示料盘装置安装向导，请根据向导安装料盘装
置。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
1
2
