SYS-NXT3-002S0 11. 更新软件版本
NXT III 系统手册 393
4. 请从指令菜单选择自我诊断指令。
5. 请按下执行按钮。
6. 请确认操作画面的显示已经从沙漏变到了 Engineering Panel。
7. 将 NXT 系统 DVD 插入驱动器中，从资源管理中启动 DVD。
8. 双击 [NXT]，打开文件夹。
9. 启动 VersionUp.exe。

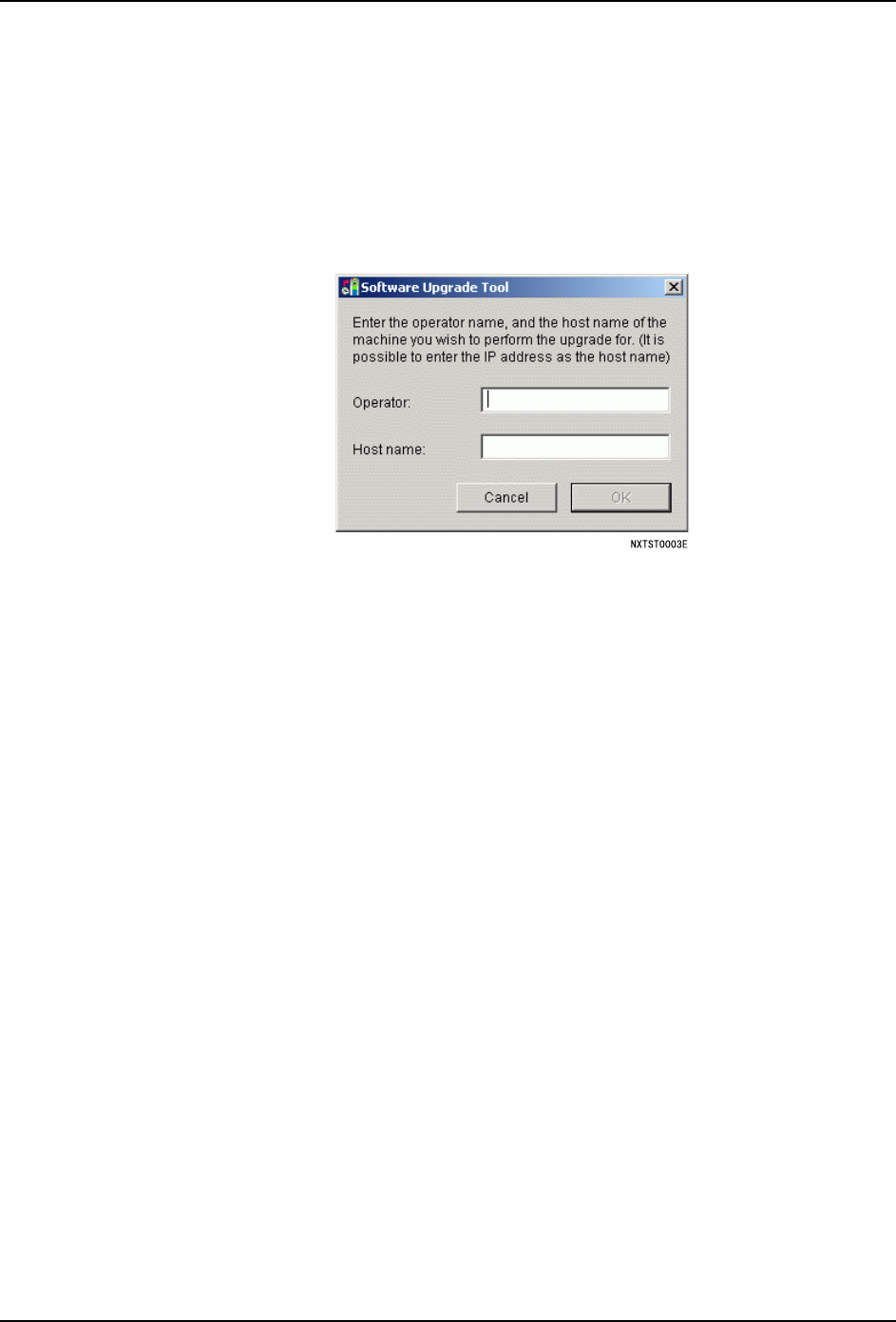

10.在 [Operator] 的文本框中输入任意的文字。
11.将要版本更新的基座的 IP 地址输入到 [Host name] 的文本框中，然后单击 [OK]。
12.确定对象机器后，在对话框中就会显示当前的版本和新的版本。继续进行版本更新的操
作时，单击 [OK]，在对话框中显示出版本更新的步骤。
13.结束所有的文件的复制后，就会显示信息框。请单击 [OK]，关闭信息框。
14.请将 NXT-3 的主电源开关设置为 OFF。
15.请重新启动 NXT-3。在操作面板上显示是否进行模组的版本更新的确认信息。
16.请按下 OK 按钮。开始软件的版本更新。
注意 )机器的更新期间，请不要将主电源开关设置到 OFF。
17.所有的模组进行版本更新。请重新启动 NXT-3。
18.请使用辅助软件，适当地变更机器功能设定、模组功能设定的各项目。
11. 更新软件版本 SYS-NXT3-002S0
394 NXT III 系统手册
11.2 更新装置软件的版本
使用该指令，能够更新工作头、供料器和料站托架等各种装置的软件。
1. 在安装有辅助软件的 PC 上安装装置软件。
2. 确认进行版本更新的 AIMEX-2S 机器的主开关处在 ON，并且模组没有在进行生产或者没有
进行特殊的处理。
3. 为了加载软件，请将操作画面设定为手动模式。
4. 如果工作头上安装着吸嘴，请通过以下的操作，将工作头上的吸嘴收纳在吸嘴置放台内。
a. 请从指令菜单选择装置更换指令。
b. 请选择吸嘴更换指令。
c. 按下 START 按钮，将工作头上的吸嘴返回到吸嘴置放台内。
d. 操作画面上显示模组拉出向导时，请按下手动按钮。不需要卸下料站。
5. 请从指令菜单选择自我诊断指令。
6. 请按下执行按钮。
7. 请确认操作画面的显示已经从沙漏变到了 Engineering Panel。
8. 请启动辅助软件，显示在线监视器。

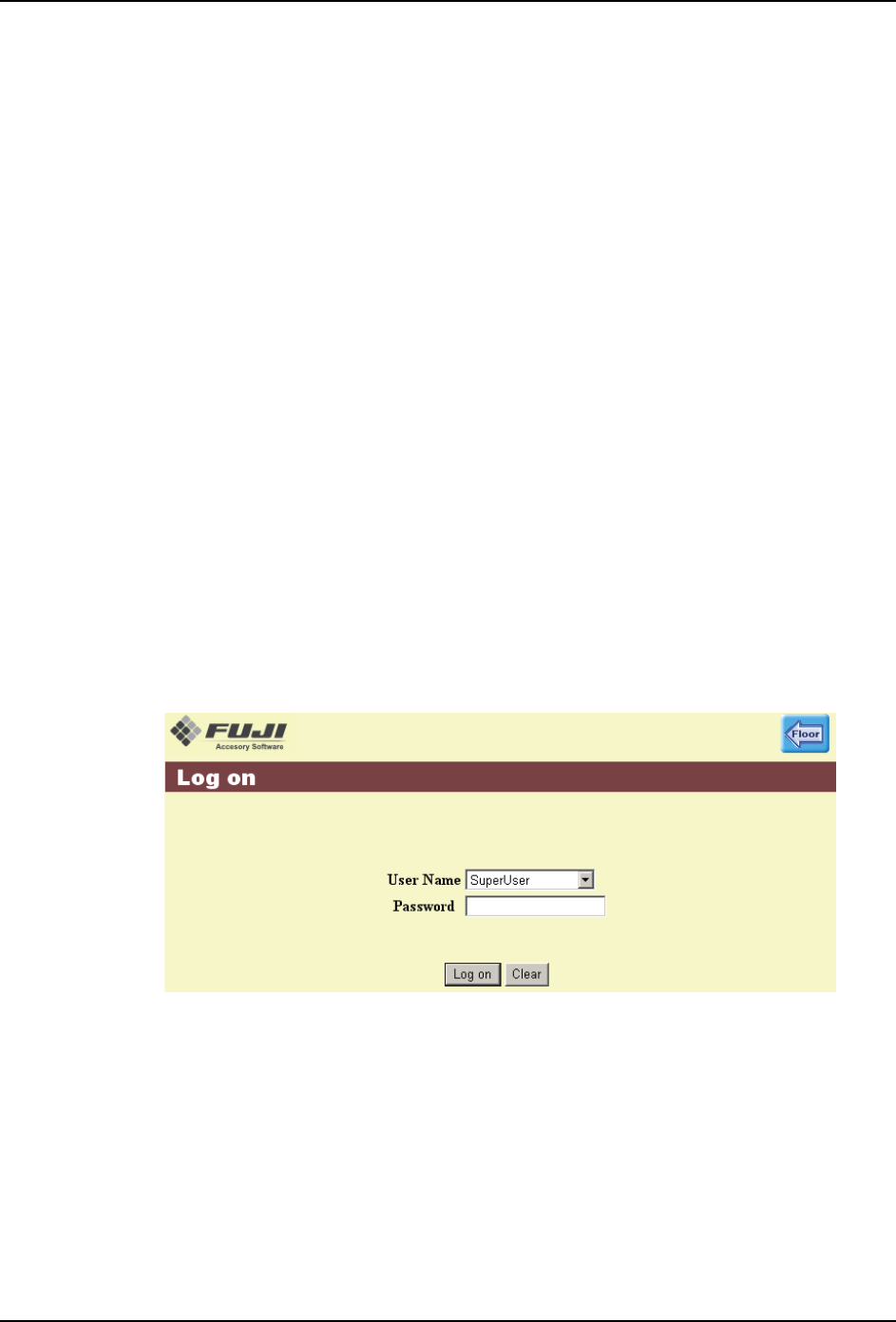

9. 在在线监视器画面上，单击要版本更新的 AIMEX-2S 后，就会显示机器辅助软件的注册画
面。
10.直接输入用户的 ID 或者通过选择框进行指定。
11.请输入用户密码并点击 「登录」。显示菜单画面。
12.选择进行版本更新的模组，单击 [Remote operation]。
13.单击 [Update software]。
14.单击 [Start updating] 后，辅助软件就会进行装置软件的复制。复制结束后，机器就会
自动地重新启动。
15.重新启动后，在操作画面上显示装置的选择画面。请使用操作面板的箭头键，选择进行
版本更新的装置，按下 OK 按钮。
备注 )对所有的装置进行版本更新时，请选择 [Execute of All]。
1;7$6(
SYS-NXT3-002S0 11. 更新软件版本
NXT III 系统手册 395
16.请按下 START 按钮。开始版本更新。
