SYS-NXT3-002S0 9. 各种功能的设定和管理
NXT III 系统手册 335
9.4 获取机器信息
在机器的使用中发生了不能解决的问题时，从机器获取跟踪数据和影像信息可以有助于解
决问题。

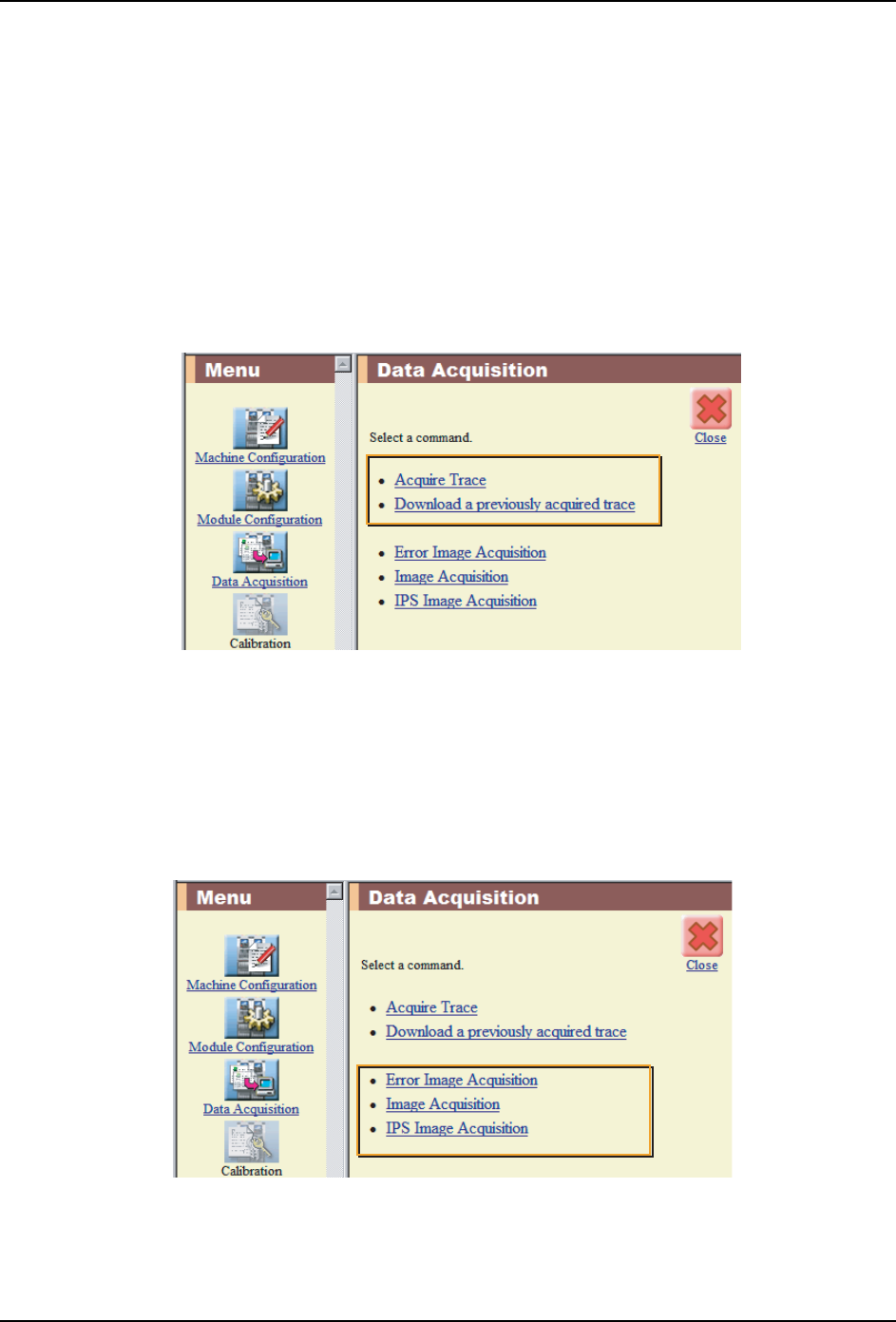

9.4.1 获取跟踪数据
跟踪数据的获取分 2 个阶段进行。首先，通过服务器获取来自模组的跟踪数据，然后通过本
地 PC 获取服务器所获取的跟踪数据。
有关跟踪数据的取得方法，请参照 [FUJI 辅助软件操作手册（在线手册）]的[第6章机器
设定软件 ]-[4 机器的跟踪 ]。
9.4.2 获取影像信息
在生产中发生影像处理错误时，发生错误的元件的影像信息有助于故障排除。从机器上获取
元件的影像信息存在着 2 种模式 （仅仅显示发生错误的影像信息和显示模组内的所有的影
像信息的模式）。使用 ImageViewer 软件后，就可以显示已下载的影像信息。
有关跟踪数据的取得方法，请参照 [FUJI 辅助软件操作手册（在线手册）]的[第6章机器
设定软件 ]-[5 影像处理错误的故障排除 ]。
NXTAS0022bE
NXTAS0023aE
9. 各种功能的设定和管理 SYS-NXT3-002S0
336 NXT III 系统手册
9.5 固有值管理
固有值管理的菜单中也包括了矩阵测定等的用户通常不使用的指令。
9.5.1 关于机上 PAM
以机器单体进行贴装，测定贴装精度的功能。进行机上 PAM 时，辅助软件相关的操作如下。
·对象模组的 PAM 模式设定
·PAM 测定结果的取得
·向模组发送修正文件
另外，PAM 测定作业时，需要专用的治具和正确的步骤。有关 PAM 测定的详细内容，请参照
[NXT III机械手册]的[9.调整]。
9.5.2 关于矩阵测定
此处，对矩阵测定数据的管理和测定用软件直接加载进行说明。
备注 )通常，用户不要进行矩阵测定。
矩阵测定数据的管理
如果要进行此处所说明的操作时，请预先在模组中直接加载矩阵测定用软件，然后重新启动
模组。
另外，进行矩阵测定时，需要特殊的治具。
矩阵测定用软件的直接加载
进行矩阵数据的管理时，需要进行矩阵测定用软件的直接加载。如果不进行下载，就不能进
行在本节中所说明的操作。
1. 将矩阵测定用软件安装到装有 NXT 辅助软件的 PC 上。
2. 按下机器操作画面的手动按钮，显示手动指令菜单。
01SYS-0452
SYS-NXT3-002S0 9. 各种功能的设定和管理
NXT III 系统手册 337
3. 如果在工作头上安装吸嘴，请通过以下的操作，将吸嘴返回到吸嘴置放台内。
a. 使用箭头键选择装置更换示意图，单击 OK 按钮。
b. 使用箭头键选择吸嘴更换示意图。
c. 按下 START 按钮后，就会将工作头上的吸嘴排出到吸嘴置放台内。
d. 操作画面上显示模组拉出向导时，请按下手动按钮将其返回到菜单画面。不需要拉出
模组。不需要拉出模组。
4. 使用箭头键选择自我诊断示意图，按下 OK 按钮。
5. 请按下执行按钮。
6. 操作画面上显示的图标确认从砂钟切变为电脑。
7. 从辅助软件的机器附加软件的部分中选择需要管理矩阵数据的模组，然后单击 [Remote
Operation]。
8. 单击 [Direct Loading]。
9. 选择 [Matrix measurement software]，然后单击 [Start loading]，矩阵测定用软件就
会加载到模组中。加载结束后，模组自动地重新启动，变成矩阵测定模式。
矩阵测定数据的版本更新
将矩阵测定数据的备分数据从 PC 复制到模组中时的步骤说明如下。矩阵测定文件的序列号
和模组的序列号不一致时不能进行此项操作。
1. 将矩阵测定用软件加载到模组中。详细内容请参照前述的 [ 矩阵软件的直接加载 ]。
2. 选择要更新矩阵测定数据的模组。单击 [Calibration]。
3. 单击 [Update Matrix Data]。
4. 单击[Browse]。使用显示的对话框，选择与所选择的模组一致的保存在PC上的矩阵数据。
5. 选择数据后单击 [Open]，在文本框内就会显示文件的保存位置和文件名。
6. 单击 [Update] 后，就会将选择的文件传输给模组。
7. 结束数据的后，单击 [Close]，返回到主画面。
