SYS-NXT3-002S0 5. 生产
NXT III 系统手册 151

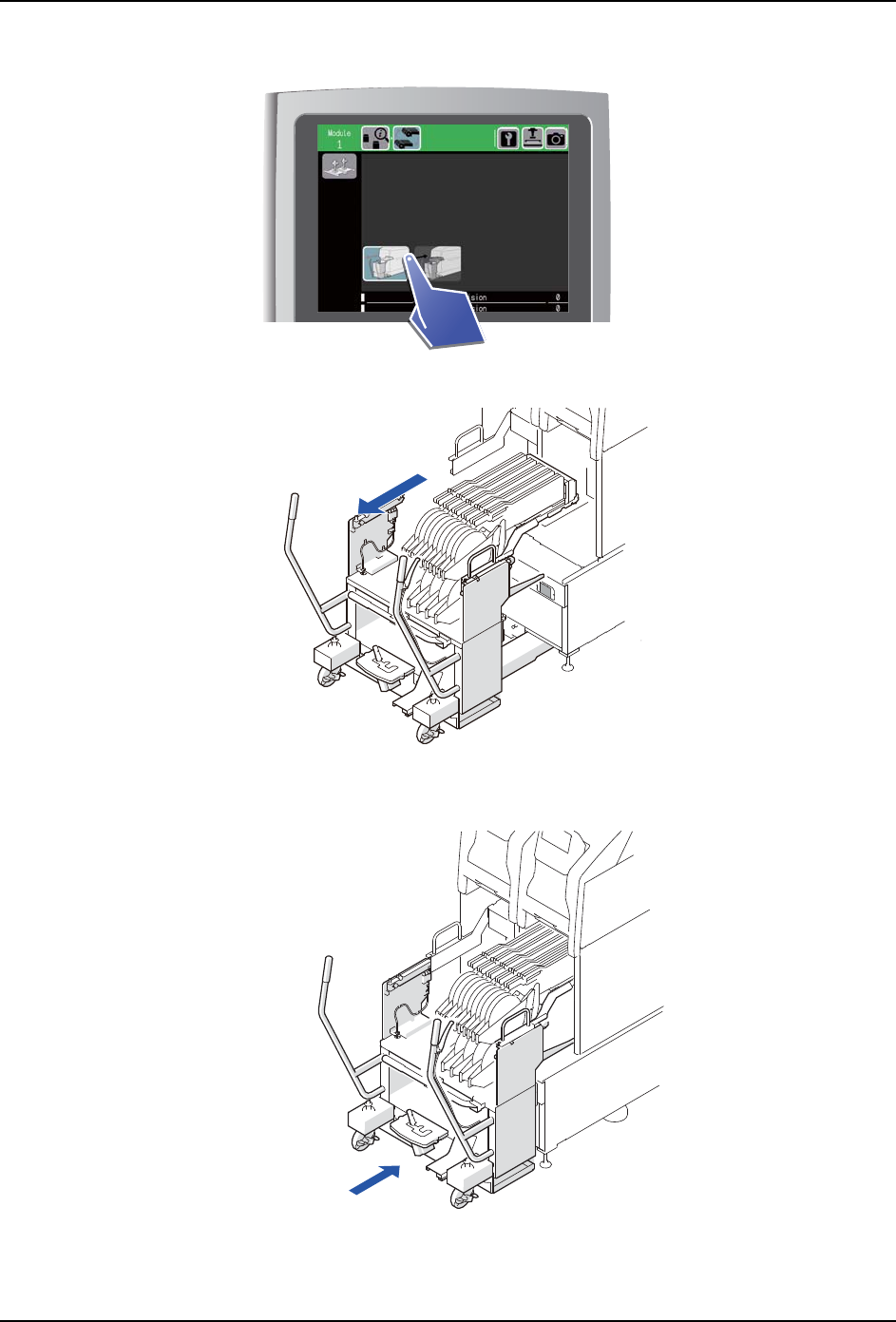

3. 请按下料站拉出按钮。料站托架松开。
4. 请慢慢地拉动 PCU-2，卸下料站托架。
5. 请将搭载了新的供料器的料站托架安装到机器上。自动夹紧料站托架。
6. 请按下 START 按钮。
01SYS-0770
01SYS-0708
6<66
5. 生产 SYS-NXT3-002S0
152 NXT III 系统手册
5.4.6 运用供料器自由配置功能时的供料器更换
使用了供料器自由配置功能时，可以在不是 Job 中所指定的料槽上安装供料器，并能够进行
生产。
备注 )使用供料器自由配置功能时，需要 Fujitrax verifier。
在操作画面上显示的供料器更换向导与没有使用自由配置功能时相同。详细请参照 "5.4.2
更换供料器 "。
显示上述向导时，表示安装在料槽 11 上的供料器发生了料尽。并不是在 Job 中所指定的料
槽 11 的供料器。
显示在 KIT Handy 或 KIT Manager 上的供料器更换向导显示实际安装着的供料器位置和 Job
中所指定的位置。
显示上述向导时，表示安装在料槽 1 上的供料器发生了料尽。该供料器在 Job 中指定在料槽
2上。
更换供料器
1. 请在其他的供料器上安装同种元件的新料卷。
2. 使用 KIT Manager 或 KIT Handy 进行验证。（在将供料器安装到料站上的时候，机器会
判别安装在供料器上的元件。）
3. 从料站平台上卸下发生了料尽的供料器。
4. 请安装验证完毕的新供料器。如果是同一模组内，可以安装在任意的料槽上。
5. 请确认料站 LED 亮绿灯。
