SYS- NXT3 -002S0 5. 生产 NXT III 系统手册 191 5.7 向料盘装置 -M 补料 向料盘装置 -LTW 补料的 方法大致分为 2 种。 ·向料尽的料盘箱补料 （Verify ON） ·向料尽的料盘箱补料 （Verify OFF） 无论什么情况，请根据补料向导 画面补料。 5.7.1 向导画面和补料步骤 （Verify ON 时） 请确认元件补料向导画面。 01SYS-0751S Ϯᇐ㺙㕂ֵᙃ Ϯᇐ…
5. 生产 SYS-NXT3-002S0
190 NXT III 系统手册

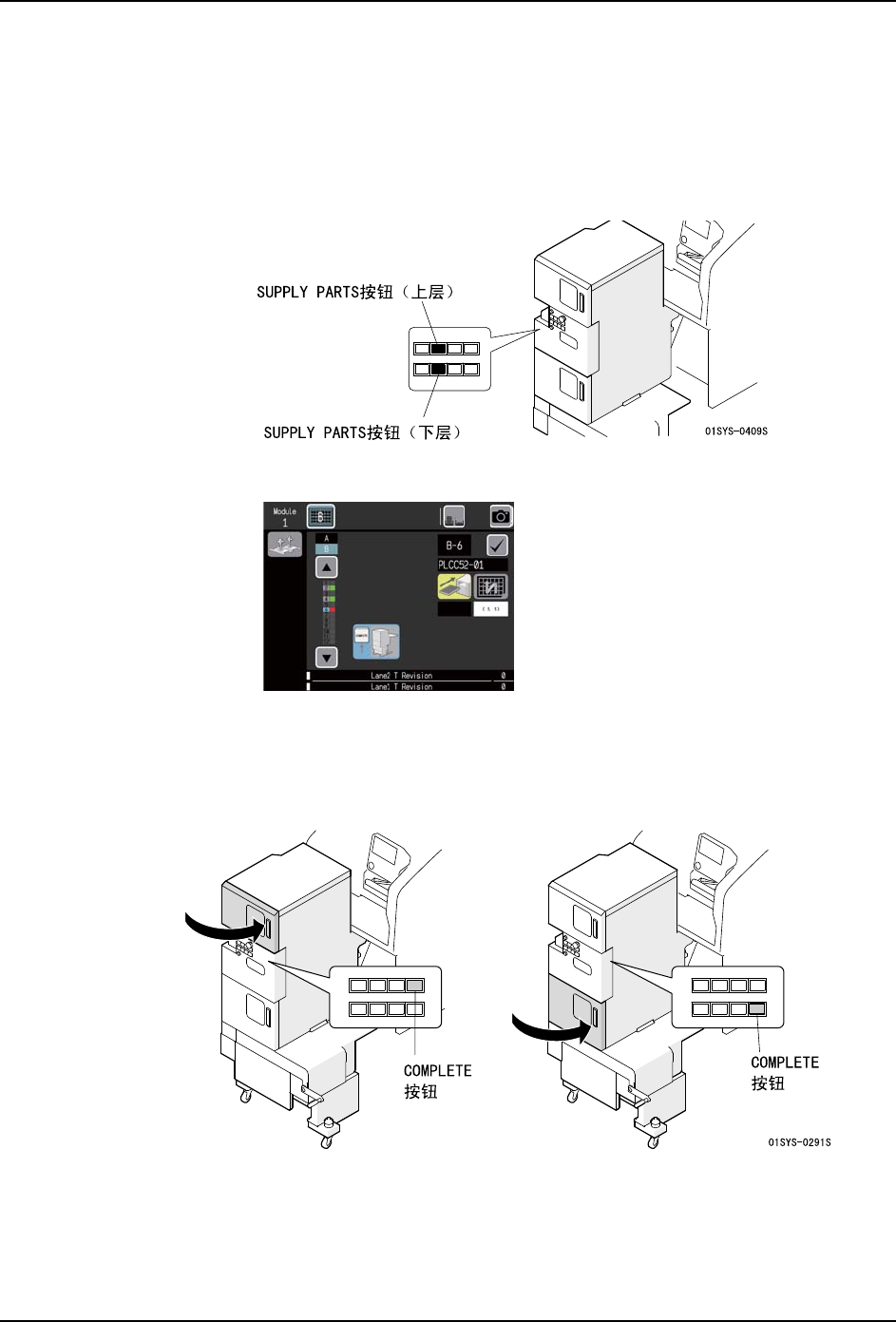

5.6.5 有效利用供应预约功能时
根据机器的向导画面，能够高效率地进行料盘装置 -LTC 的补料。但是，即使取消机器的向
导，通过按下 SUPPLY PARTS 按钮也能够高效率地进行补料。请在以下的情况下利用本功能。
·操作者暂时离开机器，为了不发生料尽，现在就想要完成次料站的补料。
1. 请在自动运转中，按下 SUPPLY PARTS 按钮。SUPPLY PARTS 按钮开始闪烁。
2. 显示安装画面。料盘装置 -LTC 进行退避动作，处于能够进行供应的状态 .
3. 打开正面门安装料盘元件。安装方法请参照 "5.6.1 向导画面和补料步骤 （Verify ON
时）" 或者 "5.6.2 向导画面和补料步骤 （Verify OFF 时）"。
4. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘装置 -LTC 受到冲击。
01SYS-0792
SYS-NXT3-002S0 5. 生产
NXT III 系统手册 191
5.7 向料盘装置 -M 补料
向料盘装置 -LTW 补料的方法大致分为 2 种。
·向料尽的料盘箱补料 （Verify ON）
·向料尽的料盘箱补料 （Verify OFF）
无论什么情况，请根据补料向导画面补料。
5.7.1 向导画面和补料步骤 （Verify ON 时）
请确认元件补料向导画面。
01SYS-0751S
Ϯᇐ㺙㕂ֵᙃ
Ϯᇐ㺙㕂ֵᙃ
Ϟϟᣝϝ㾦ᣝ䪂ህৃҹ䗝ᢽ᭭ῑDŽҢࠄ᭄ᄫЎ᭭ῑ1RDŽ
᠔䗝᭭ῑⱘ᭄ᄫ㚠᱃ᰒ⼎Ў㪱㡆DŽ
᭭ῑ
$%Ў㸼⼎᭭Ⲭㆅ0ᅝ㺙ԡ㕂DŽ˄$˖Ꮊǃ%˖ে˅
䳔㽕㑶㡆ᷛ䆄ⱘ᭭ῑϞᅝ㺙᭭ⲬDŽᅠ៤ᅝ㺙㑶㡆বЎ㓓㡆DŽ
ߛᤶ⬏䴶ᣝ䪂
ߛᤶ⬏䴶ᣝ䪂
ᰒ⼎᠔䗝᭭ῑⱘ㓪োDŽ
ᰒ⼎᠔䗝᭭ῑⱘ㺙㕂⊼ǃপᮍǃপᓔྟ⚍˄˅DŽ
ᰒ⼎᠔䗝᭭ῑⱘ᭭ሑ乘ਞᯊ䯈˄PLQ˅DŽ
ᰒ⼎᠔䗝᭭ῑⱘϮᇐDŽ
Ā$ā㸼⼎Ꮊջᅝ㺙ⱘ᭭Ⲭㆅ᭭ῑDŽ
ॳ㺙᭭キ ఈЁⱘ᭭キ
ᅠ៤᭭Ⲭܗӊᅝ㺙
1H[WGHYLFH
ᣝϟᣝ䪂ߛᤶ⬏䴶DŽ
᭭ῑ
ᅝ㺙᭭Ⲭܗӊ˄ԡ㕂%˅
ᅝ㺙᭭Ⲭܗӊ˄ԡ㕂$˅
ᅝ㺙կ఼᭭ܗӊ
5. 生产 SYS-NXT3-002S0
192 NXT III 系统手册

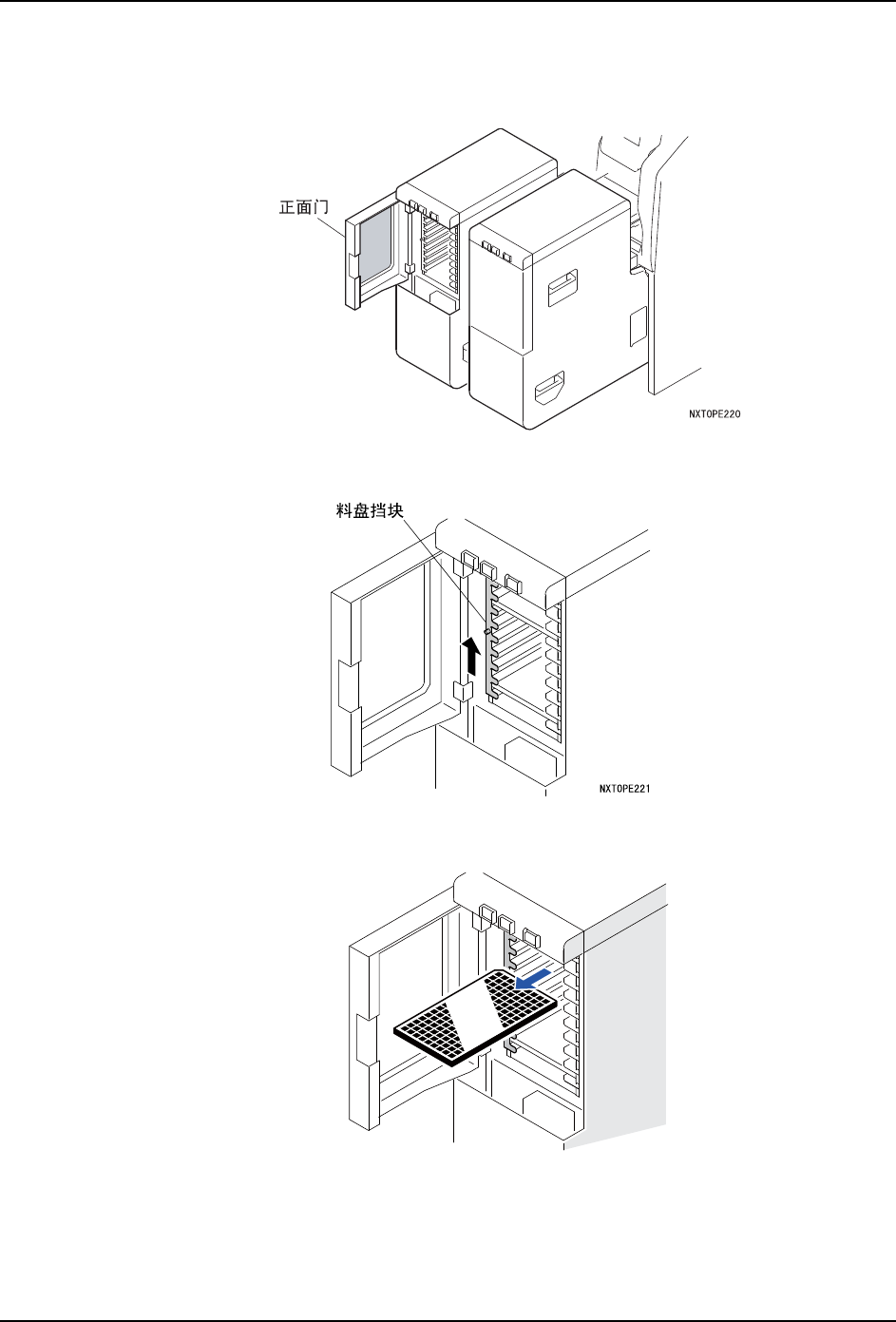

拉出料盘托架
1. 打开料盘装置 -M 的正面门。
2. 请提起料盘挡块。
3. 从要补料的料槽上取出空料盘。
01SYS-0709
