7. 手动模式指令的操作 SYS-NXT3-002S0
290 NXT III 系统手册
7.8.5 清扫全部吸嘴
该指令使用在安装了供料器型刷洗装置或吸嘴置放台型刷洗装置的模组上。执行该指令后，
清扫安装在工作头上的吸嘴和热补正定位点。
1. 请选择清扫全部吸嘴的指令。
2. 显示清扫全部吸嘴等待 START 待ち画面。请按下 START 按钮。
备注 )在执行指令的这段时间，显示机器动作中的示意图。当完成指令后，就会返回到工作
头调整指令的菜单画面。
01SYS-0875
01SYS-0876
01SYS-0877
SYS-NXT3-002S0 7. 手动模式指令的操作
NXT III 系统手册 291

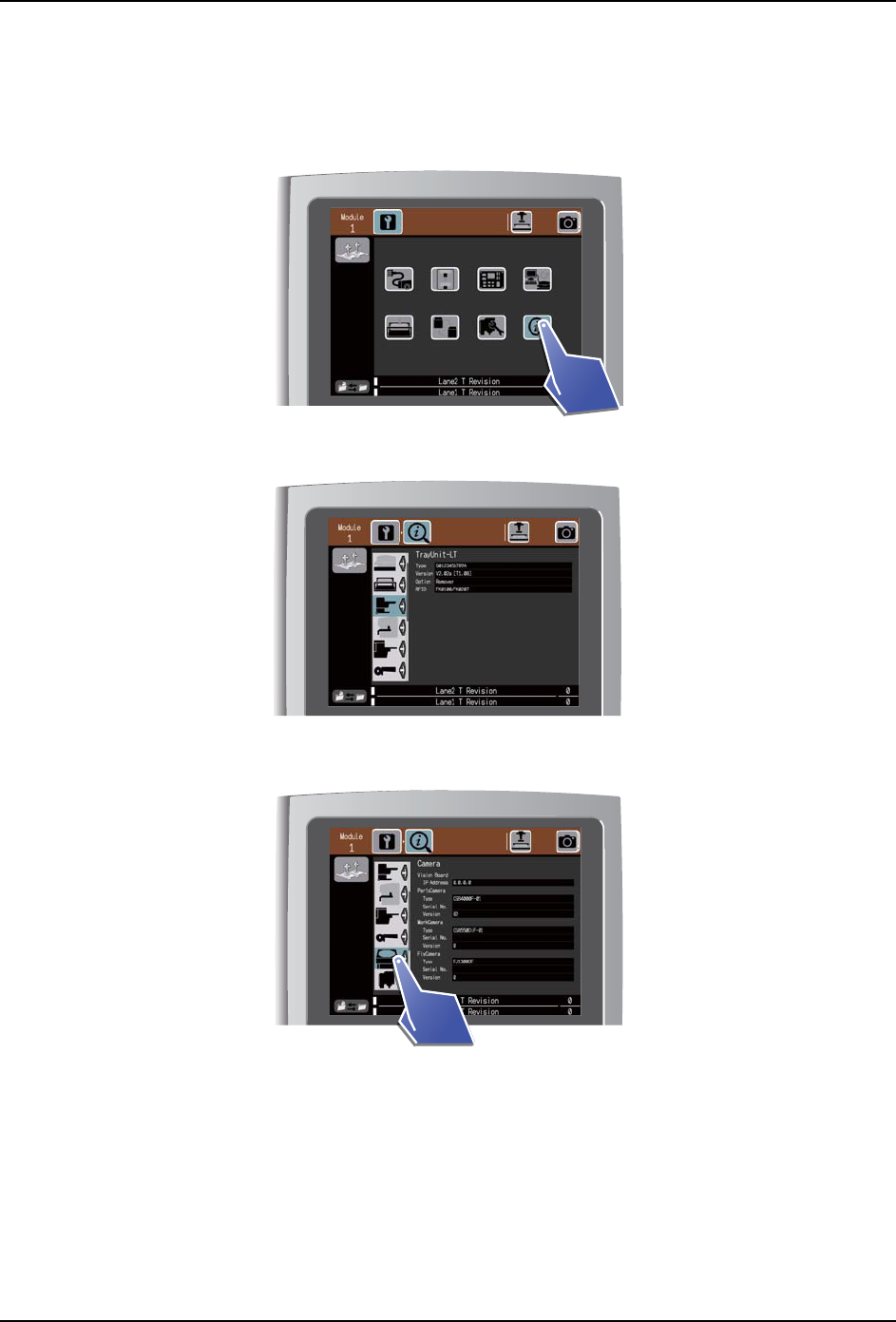

7.9 信息指令
选择本指令将显示模组或基座及安装在模组的各装置信息。
1. 请选择信息指令。
2. 显示装置信息画面。
3. 选择所显示的各装置将切换到各装置信息。
备注 )在进行校正时，应该检查的项目而未检查时，其项目显示为空白。此时，请开始生产，
并等到模组完成校正后结束生产，使信息再次显示。
a. 请按下生产按钮返回到生产等待开始画面。
b. 请按下手动按钮返回到手动指令的菜单画面。
01SYS-0878
01SYS-0879
01SYS-0725
7. 手动模式指令的操作 SYS-NXT3-002S0
292 NXT III 系统手册
(*1) 元件相机的识别如下所示。
•P04CL:(CSB6500CL)
•MP05CL:(VIS-1001-CM)
•MP05:(CSB4000F-41)
•Side light:(CSB4000F)
装置 所显示的信息
模组 类型
序列号
应用程序版本 No.
补件次数
基座 基座的IP地址
搬运轨道 搬运轨道类型
软件版本
马达存储块版本 (M1 ～ M5)
搬运电路板用的接口板版本 ( 只是针对基座端部开始的
2 台模组而显示 )
料盘装置 -LT
( 连接着的时候 )
类型
软件版本
料盘装置 -LTC
( 连接着的时候 )
类型
软件版本
料盘装置 -M
( 连接着的时候 )
ID 号码
软件版本
供料托架 ( 连接着的
时候 )
类型
软件版本
倾斜测定数据 （Calibration[um]）
供料器 ( 供料器安装
在供料托架上时 )
装有供料器的料槽号码
ID 号码
软件版本
元件及定位相机 相机类型 (*1)
序列号
软件版本
工作头 ID 号码、工作头选项
序列号
软件版本
吸嘴置放台 ID 号码
序列号
吸嘴 存放格号码
2D 代码
校正台 软件版本、校正值、Filter 值
