5. 生产 SYS-NXT3-002S0 156 NXT III 系统手册 2. 将料盘托架安装到对象料槽上。 注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。 备注 ) 在将料盘托架安装到料 盘箱内时，在不产生冲击下将料盘托架放 入最里面。 3. 其他料槽也有更换向导时，请重复 以上的作业。 4. 完成所有的补料后，就会显示 COM PLETE 按钮按下的向导画面。 备注 )即使没有完成所有料盘的补料， 如果…
SYS-NXT3-002S0 5. 生产
NXT III 系统手册 155
4. 从元件补料对象的料槽上拔出料盘托架。
验证料盘元件
没有运用 Fujitrax Verifier 时，则不需要该作业。
1. 请使用 KIT Manager 或 KIT Handy 进行快速验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补料的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。如果运用了带位置检查的料
盘验证时，请扫描 FIDL （托架）和 DID （料盘）。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
2. 使用 KIT Handy 能够指定最初吸取的元件。详细内容请参照 "4.6.4 指定料盘元件的吸
取开始点 "。
将料盘元件插入料槽内
1. 将料盘安装到料盘托架上。
01SYS-0719
5. 生产 SYS-NXT3-002S0
156 NXT III 系统手册

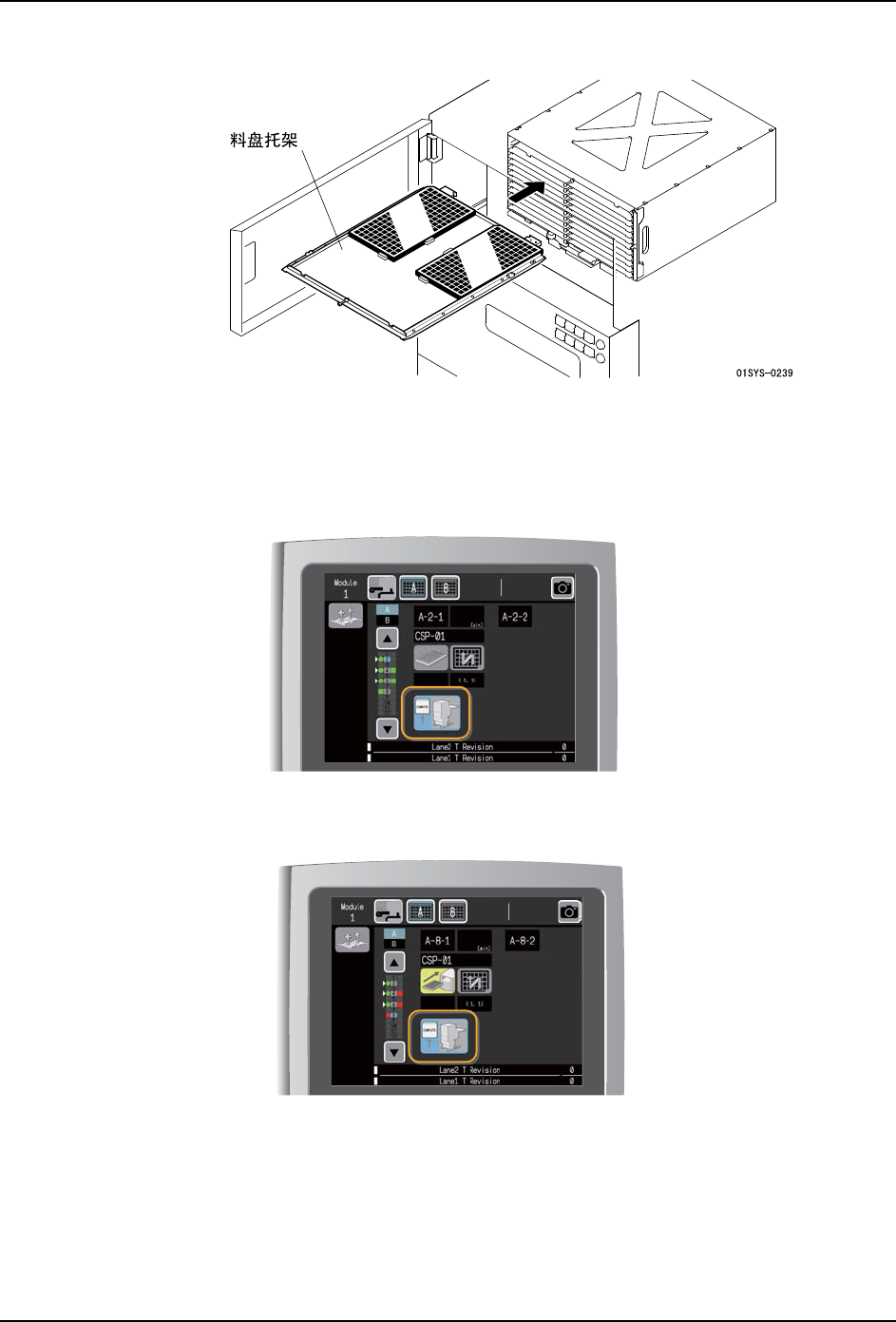

2. 将料盘托架安装到对象料槽上。
注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
备注 )
在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
3. 其他料槽也有更换向导时，请重复以上的作业。
4. 完成所有的补料后，就会显示 COMPLETE 按钮按下的向导画面。
备注 )即使没有完成所有料盘的补料，如果已安装生产中需要的料盘，就能够重新开始生产。
这时，也会显示按下 COMPLETE 按钮的向导画面。
01SYS-0734
01SYS-0772
SYS-NXT3-002S0 5. 生产
NXT III 系统手册 157
5. 请拿住捏手，放下托架挡块。
6. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘装置 -LT 受到冲击。
6<6
ᤣ
6<6
