SYS- NXT3 -002S0 2. 各部分名称和功能 NXT III 系统手册 31 2.4 操作面板 说明操作面板上的各按钮及操作 画面。 2.4.1 操作按钮 1 POWER 按钮 2 READY ON 按 钮 3 START 按钮 4 GROU 按钮 5 CYCLE STOP 按钮 6 EMERGENCY 按钮 4 2 01SYS-0641 1 3 5 6
2. 各部分名称和功能 SYS-NXT3-002S0
30 NXT III 系统手册
2.3 搬运轨道
以下是搬运轨道的各部分名称。
备注 )
图片是 M3 模组的双轨和单轨。M6 模组的轨道构造和名称与上述的一样。
1 基准轨道 （轨道 1）
2 附属轨道 （轨道 1）
3 基准轨道 （轨道 2）
4 附属轨道 （轨道 2）
5 支撑板
01SYS-0923
1
1
2
2
3
4
5
5
SYS-NXT3-002S0 2. 各部分名称和功能
NXT III 系统手册 31

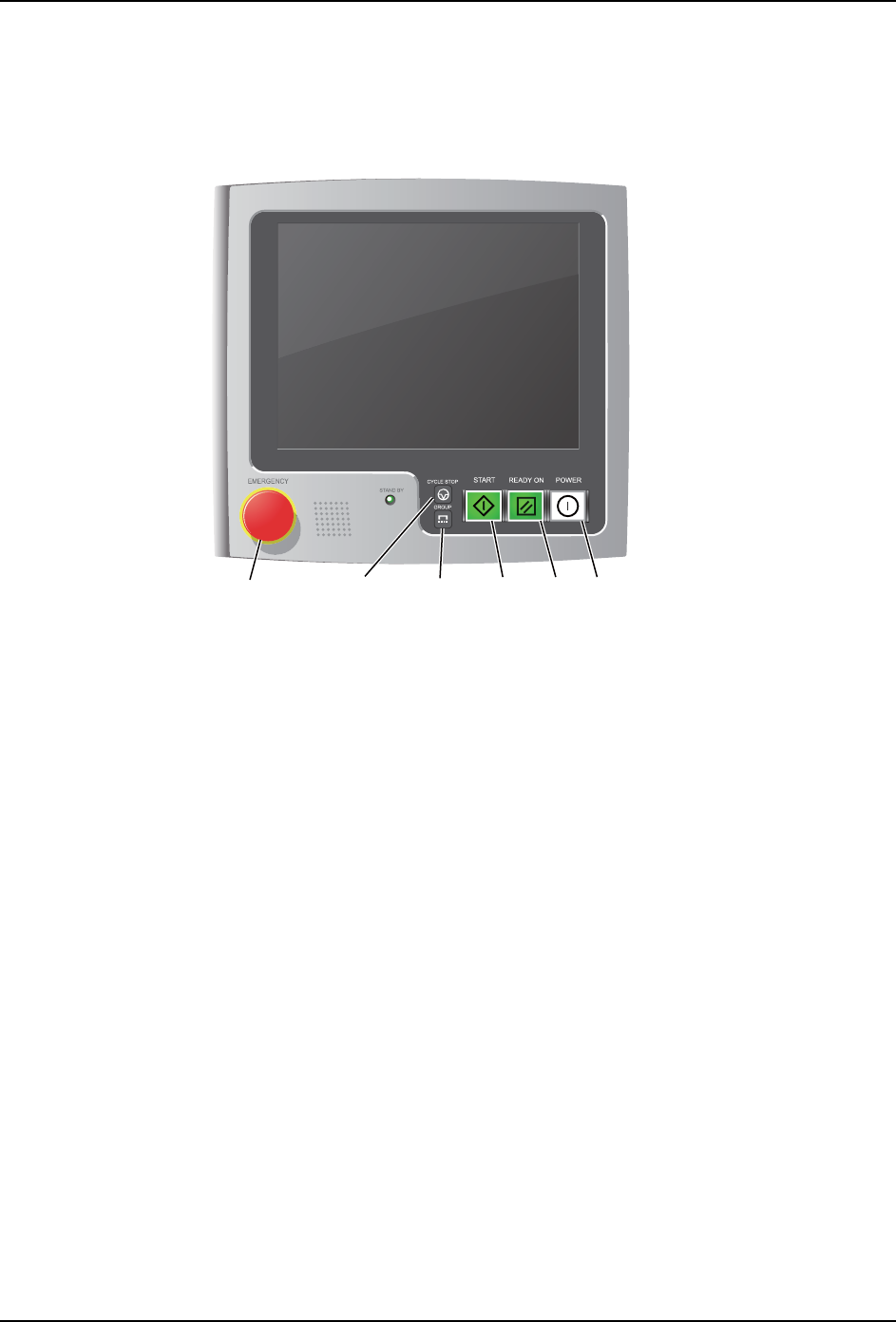

2.4 操作面板
说明操作面板上的各按钮及操作画面。
2.4.1 操作按钮
1 POWER 按钮
2 READY ON 按钮
3 START 按钮
4 GROU 按钮
5 CYCLE STOP 按钮
6 EMERGENCY 按钮
4
2
01SYS-0641
1
3
5
6
2. 各部分名称和功能 SYS-NXT3-002S0
32 NXT III 系统手册

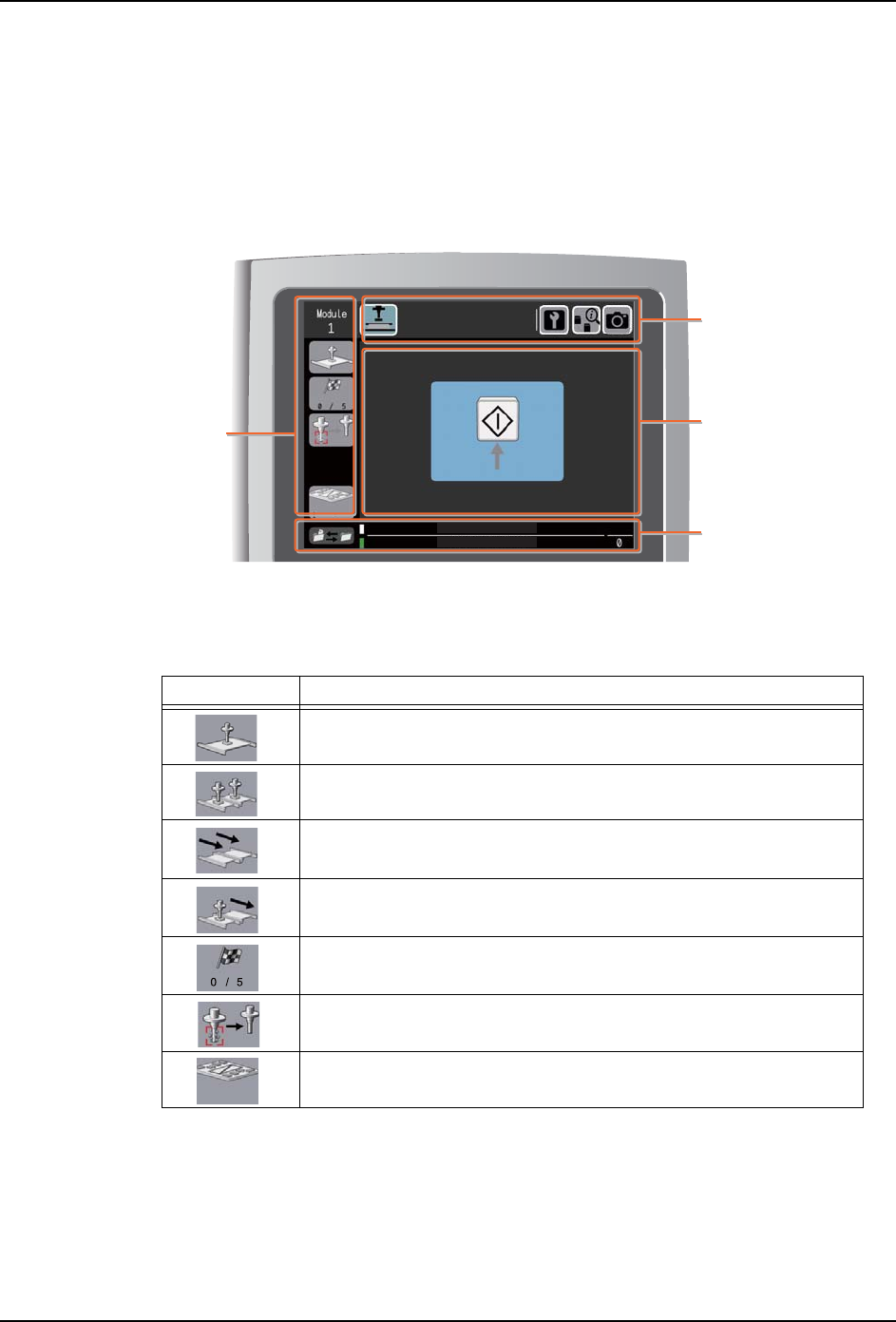

2.4.2 操作画面
机器自我判断生产所需的操作。另外，将要求操作者进行的操作或机器状态显示在操作画面
上。
关于显示区域
操作画面分以下区域。
A: 状态显示区域
显示模组编号和生产形式、模组状态。
备注 )
表格中的图标是一部分例子。除此以外的图标请参照 NXT-3 快速参考手册的图标一览表
。
JobNameLane2_T_00
JobNameLane1_T_00
01SYS-0642
D
C
A
B
图标 含义
进行单轨生产。
进行双轨生产。
轨道 1, 2 都是传送模式。
在轨道 1 进行生产。轨道 2 为传送模式。
间隔停止功能有效。
吸嘴统计警告 / 定期简单更换吸嘴功能有效。
Board skip 功能有效。
