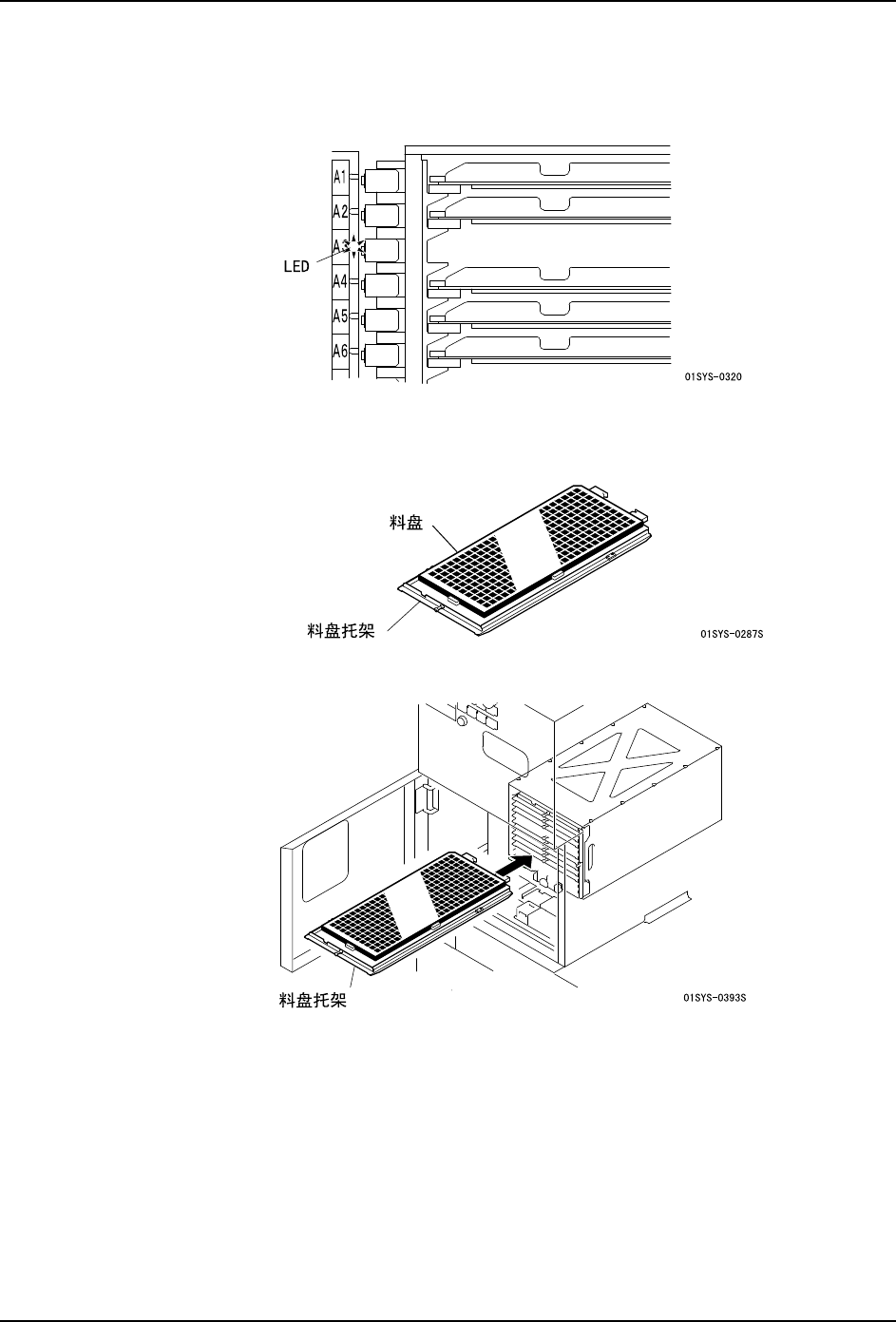

SYS- NXT3 -002S0 5. 生产 NXT III 系统手册 187 料盘元件安装到料槽上 1. 请确认要补料的料槽。需要补料 的料槽的 LED 亮灯着。另外，对于向导画面 上所选择的 料槽，LED 闪烁着。 2. 请按下料盘安装按钮。 3. 将料盘安装到料盘托架上。 4. 将料盘托架安装到对象料槽上。 注意 )将料盘托架安装到料槽中的时候，请轻轻地安装，以免料盘受到冲击。 5. 如果需要指定料盘元件的吸取开始 点时，请在这里…
5. 生产 SYS-NXT3-002S0
186 NXT III 系统手册
拉出托盘
1. 打开料盘装置 -LTC 的正面门 . 请打开下层的门。
2. 请拿住捏手，抬起托架挡块。
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补料时，请务必抬起托架档块。
3. 从料槽 12 上取出料盘托架。
注意
不抬起托架档块就进行元件的补料作业时，有可能损坏料盘托架或者料盘
箱。
01SYS-0789J
ℷ䴶䮼
5. 生产 SYS-NXT3-002S0
188 NXT III 系统手册
6. 请选择已补料料槽的状态下，按下料盘安装按钮。
7. 请拿住捏手，放下托架挡块。
8. 请关闭正面门 （下层），按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘装置 -LTC 受到冲击。
01SYS-0790
