3. 基本操作 SYS-NXT3-002S0 50 NXT III 系统手册 3. 请抬起手柄的状态把供料器前端的通迅接头完全 插入到料槽托架的通迅部分 。 4. 放下夹杆。此时，请确认供料器的 “PW R” LED 亮灯。 备注 ) 没有正确 插入供料器就无法供应电源，因此 PWR LED 不会亮灯。 01SYS-0663 1 2 01SYS-0664
SYS-NXT3-002S0 3. 基本操作
NXT III 系统手册 49
3.8 将供料器安装到料站托架上
以下说明在托架上安装供料器的步骤。
备注 ) 将料卷安装到供料器上的方法请参照 「智能供料器手册」。
1. 将供料器的前端放置到料站托架的料槽上。
2. 请推入供料器。
注意
请将供料器底部的导轨完全安装到料槽上
。
如果没有正确地安装供料器，
有可能与贴装工作头发生干扰
。
01SYS-0661
01SYS-0662
3. 基本操作 SYS-NXT3-002S0
50 NXT III 系统手册

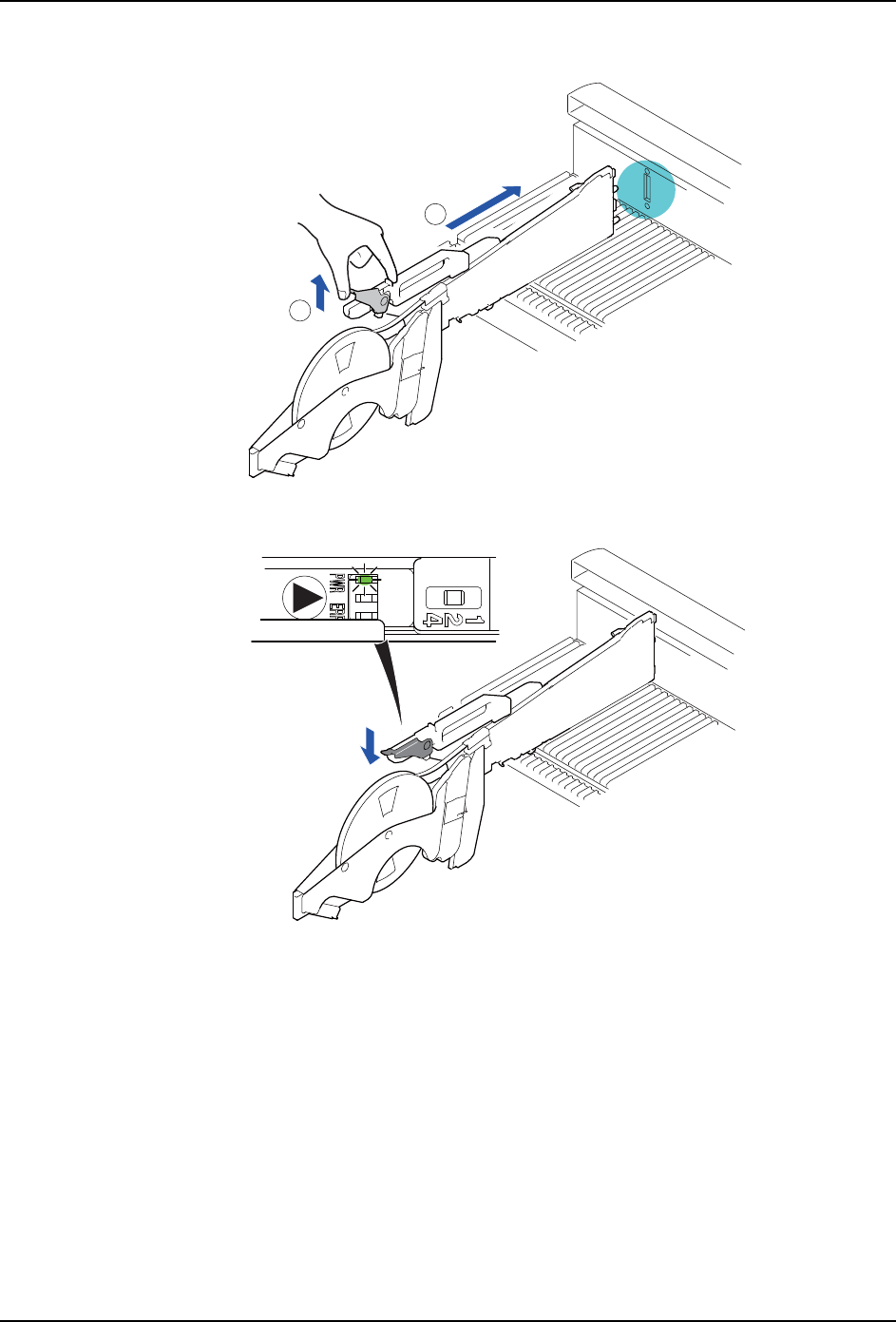

3. 请抬起手柄的状态把供料器前端的通迅接头完全插入到料槽托架的通迅部分。
4. 放下夹杆。此时，请确认供料器的 “PWR” LED 亮灯。
备注 ) 没有正确插入供料器就无法供应电源，因此 PWR LED 不会亮灯。
01SYS-0663
1
2
01SYS-0664
SYS-NXT3-002S0 3. 基本操作
NXT III 系统手册 51
5. 使用了带有 7 英寸料卷托架的 W8、W08b(c) 供料器时，请每隔 1 个供料器将供料器的料
卷托架向下伸展。料卷托架向下伸展的供料器无论奇数料槽还是偶数料槽均可。
6. 供料器安装结束后，请按下安装了供料器的料槽 No. 的安装按钮。如果类型和间距正确
的安装供料器后，LED 变为绿色。
备注 )如果使用了 Fujitrax Verifier，则不需要该操作。
01SYS-0665
01SYS-0666
