4. 生产准备 SYS-NXT3-002S0
122 NXT III 系统手册
4.11 更换工作头
将符合生产电路板的工作头安装到 XY 机械手上。
4.11.1 更换工作头时的注意事项
以下记述更换工作头时的注意事项。

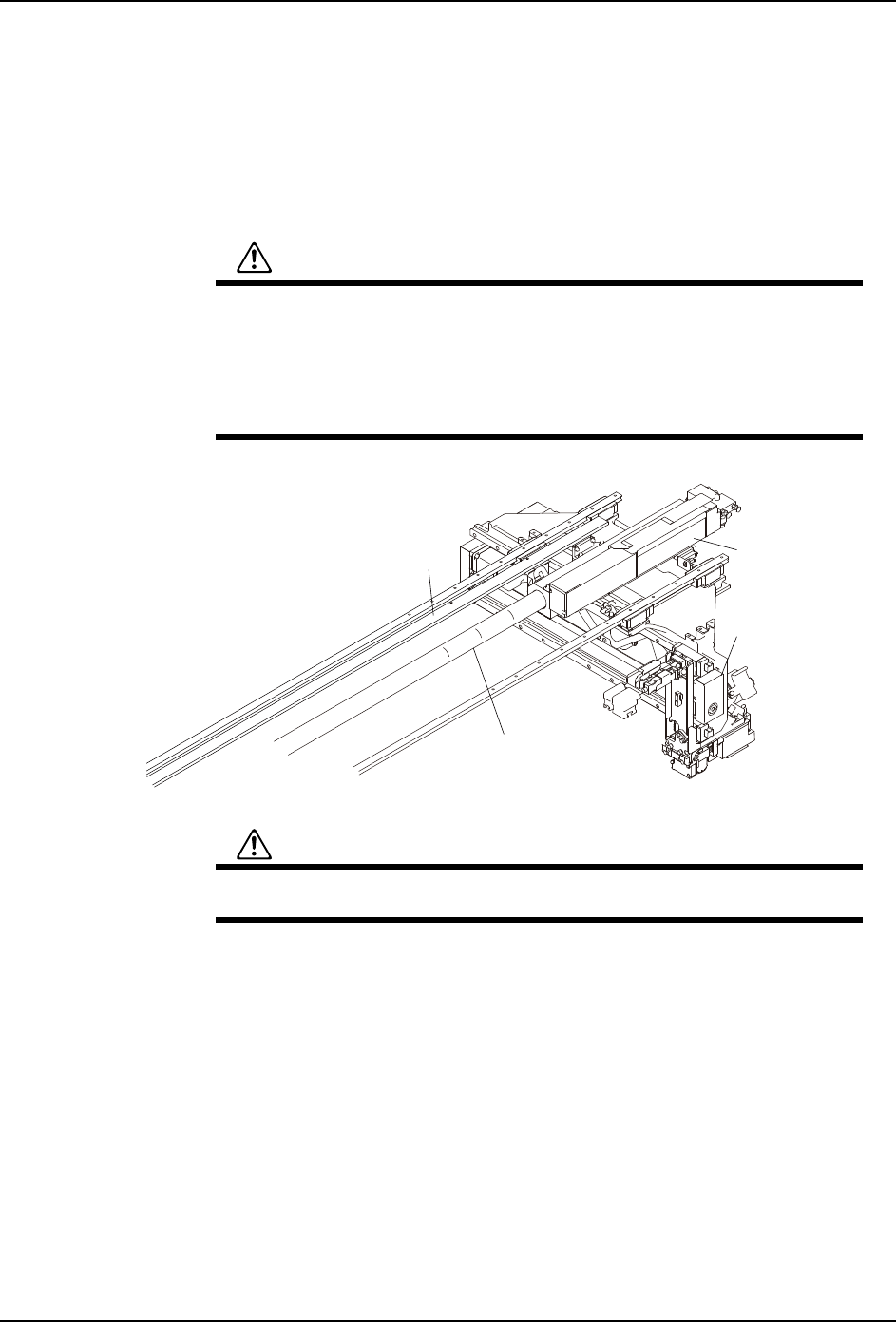

注意
请不要将贴装工作头靠近 Y 坐标方向的轴。线性马达所产生的磁性有可能
使贴装工作头或轴受到损伤。另外，在安装 / 拆卸工作头时，请必须在工
作头的更换位置上进行。
另外，请注意避免轴碰撞线性标尺或损伤线性标尺。如果线性标尺损伤，
在运转时有可能发生错误而无法进行生产。这时，需要更换线性标尺。
注意
请不要生产中的电路板在模组内的状态下更换工作头。
如果有生产中的电路板时，请先取出以后更换工作头
。
01MEC-1374S
㒓䚼ߚ
㒓ᗻ偀䖒
;䕈啓䕂㔽
㒓ᗻᷛሎ
㒓ᗻ偀䖒
ϱᴴ
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 123

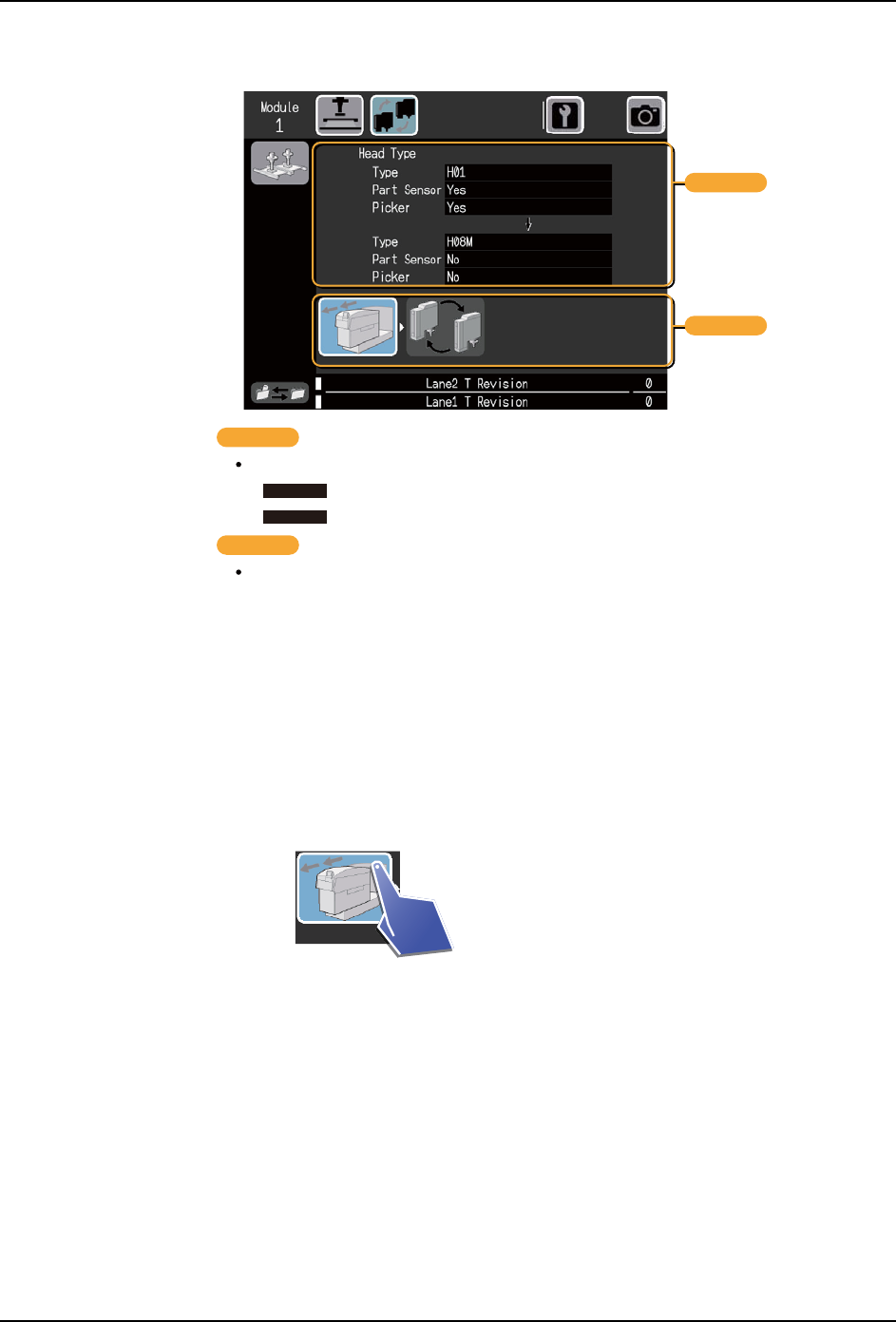

4.11.2 更换工作头向导画面
备注 ) 连接料盘装置的模组上首先会显示拆除料盘装置的向导。请请按照向导拆除料盘装置。
4.11.3 拆除和安装工作头
显示工作头更换向导后，请进行以下作业。
拆除步骤
1. 请拉出模组。
a. 请确认模组前面没有障碍物以后，按下 「模组拉出」按钮。
b. 握住模组的手柄，缓慢地拉出模组，直到碰到阻停块为止。
2. 在拆除 V12 工作头或 H08Q、H24 工作头等带元件侧面识别功能的工作头的时候，请确认
搬运轨道宽度。
a. 如果搬运轨道宽度扩展到大于 230 mm 的宽度，请进入下一步骤。
b. 如果在搬运轨道宽度 230 mm 以下进行拆除时，需要移动贴装工作头的更换位置。详
细内容请参照 " 4.11.4 移动工作头的更换位置 "。
01SYS-0698S
Ϯ乎ᑣ
ᤶᇐ
䳔㽕ᤶЎ᠔ᰒ⼎ⱘᎹ༈㉏ൟࠋ
ᤶᇐ
ᔶ㸼⼎䳔㽕䖯㸠ⱘϮDŽ䇋ҢᎺջⱘϮᓔྟࠋ
Ϯ乎ᑣ
㸸㸼⼎ᏺᬃᩥ䫔།পⱘᎹ༈ࠋ
㸸㸼⼎ᏺ᳝᮴ܗӊ⹂䅸Ӵᛳ఼ⱘᎹ༈ࠋ
Part Sensor
Picker
01SYS-0926
4. 生产准备 SYS-NXT3-002S0
124 NXT III 系统手册

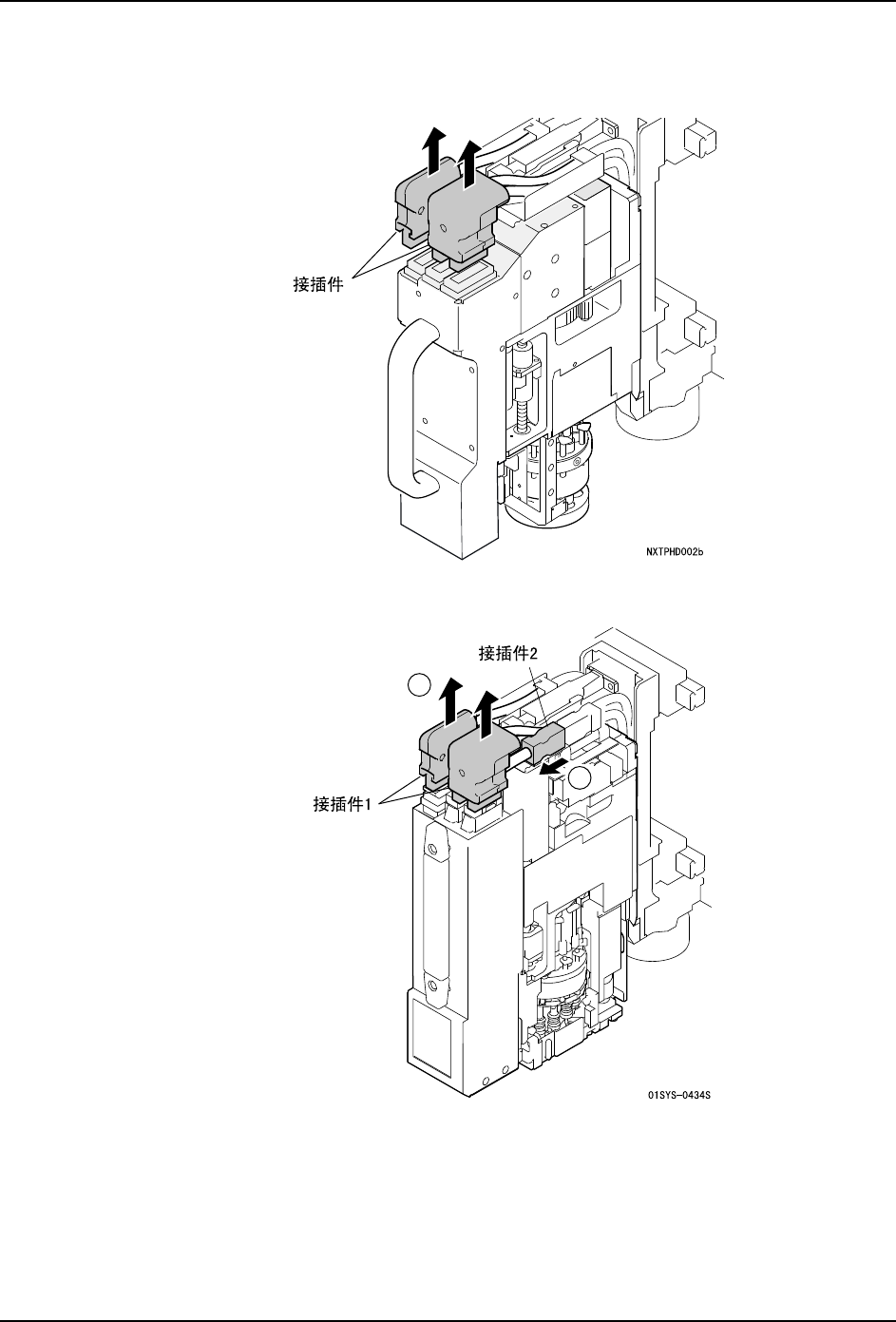

3. 拔下连接在工作头上的接插件。
a. V12 以外的工作头
b. V12 工作头
2
1
