6. 运用各种功能时的操作 SYS-NXT3-002S0

250 NXT III 系统手册

6.15.2

关于运用吸嘴清扫功能时的异常

以下说明在运用吸嘴清扫功能时发生的异常及其对策。

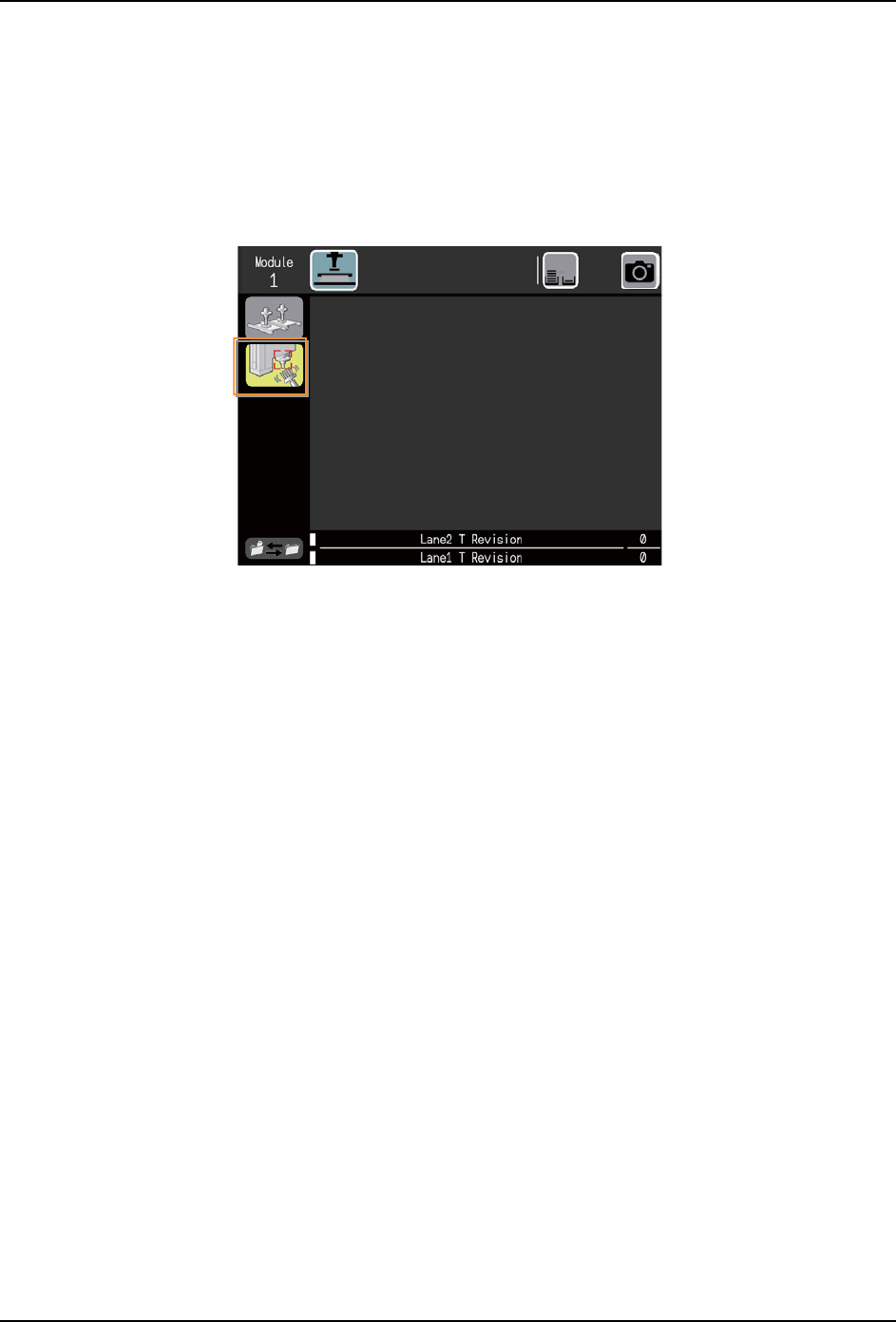

安装了不对应此功能的吸嘴置放台的时候

清扫的对象为 H08、H12HS、V12 和 H24 工作头用的吸嘴。当对应了除此以外的吸嘴的吸嘴置

放台安装到模组后，继续显示背景色为黄色的示意图并继续生产。

并且，当达到 [ 吸嘴未清扫间隔停止 ] 中的设定时间后，机器就会进行异常停止。

a. 使用对象以外的吸嘴进行生产时，请将 [Nozzle Cleaning Guidance] （机器功能设

定）设定为 OFF，然后重新开始运转。

01SYS-0830

SYS-NXT3-002S0 6. 运用各种功能时的操作

NXT III 系统手册 251

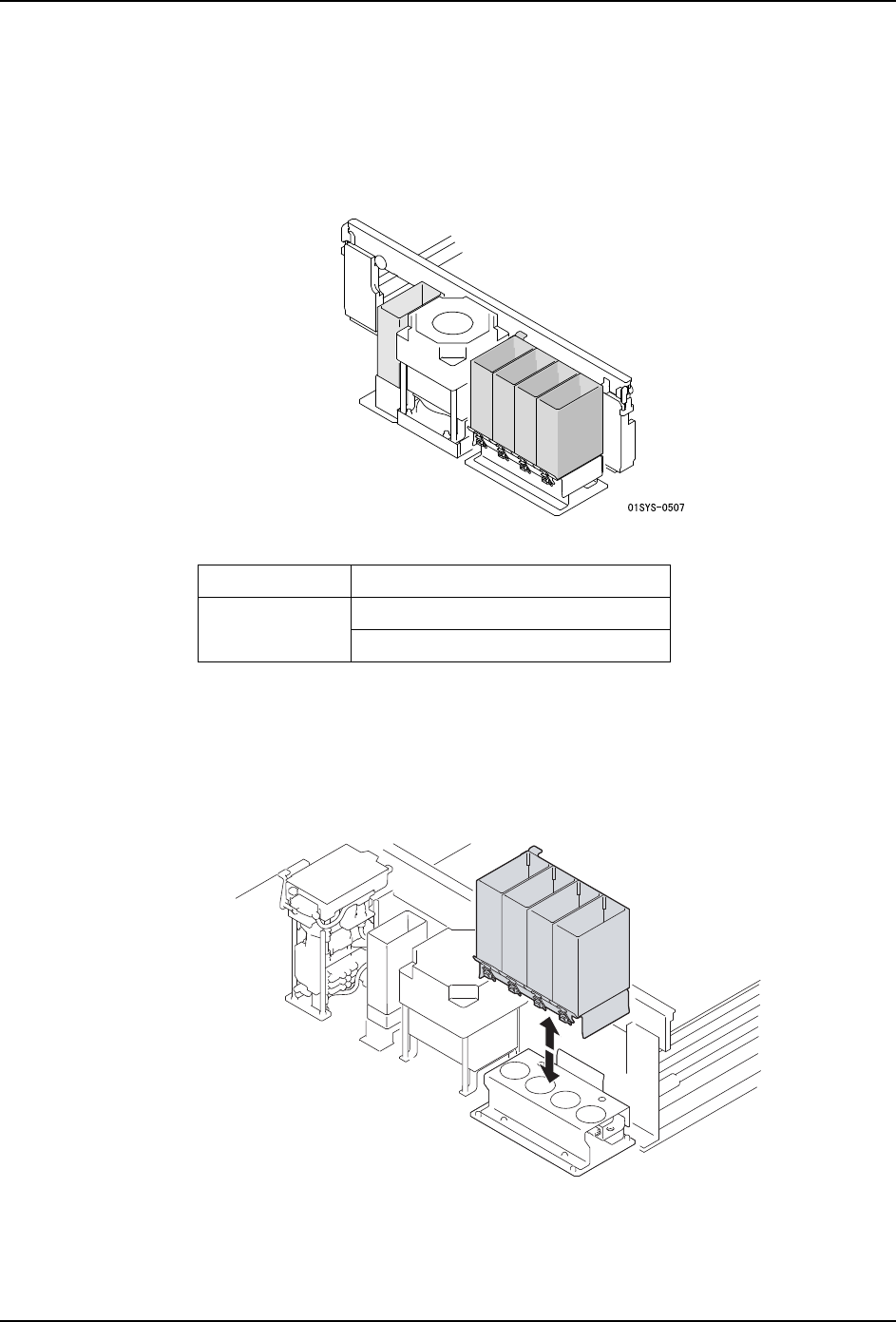

6.16

对应元件分类排出箱

运转中，发生影像处理错误的元件收纳到元件排出箱内。如果运用区分类型的元件排出

箱，机器就会按照元件种类分类收纳，所以元件可以回收再利用。

收纳到分类元件排出箱内的元件种类是提前在 Job 中设定的元件种类。除此以外的元件收

纳到通常的元件排出箱内。

另外，元件分类排出箱可以在以下的模组配置中使用。

备注 ) 不能与共面性检查传感器同时使用。

安装元件分类排出箱

元件分类排出箱安装在专用的台座上。请拉出模组，4 个一起进行安装。

模组 M6-3

元件功能装置

Fuji 智能供料器

料盘供料器 M

01SYS-0517

6. 运用各种功能时的操作 SYS-NXT3-002S0

252 NXT III 系统手册

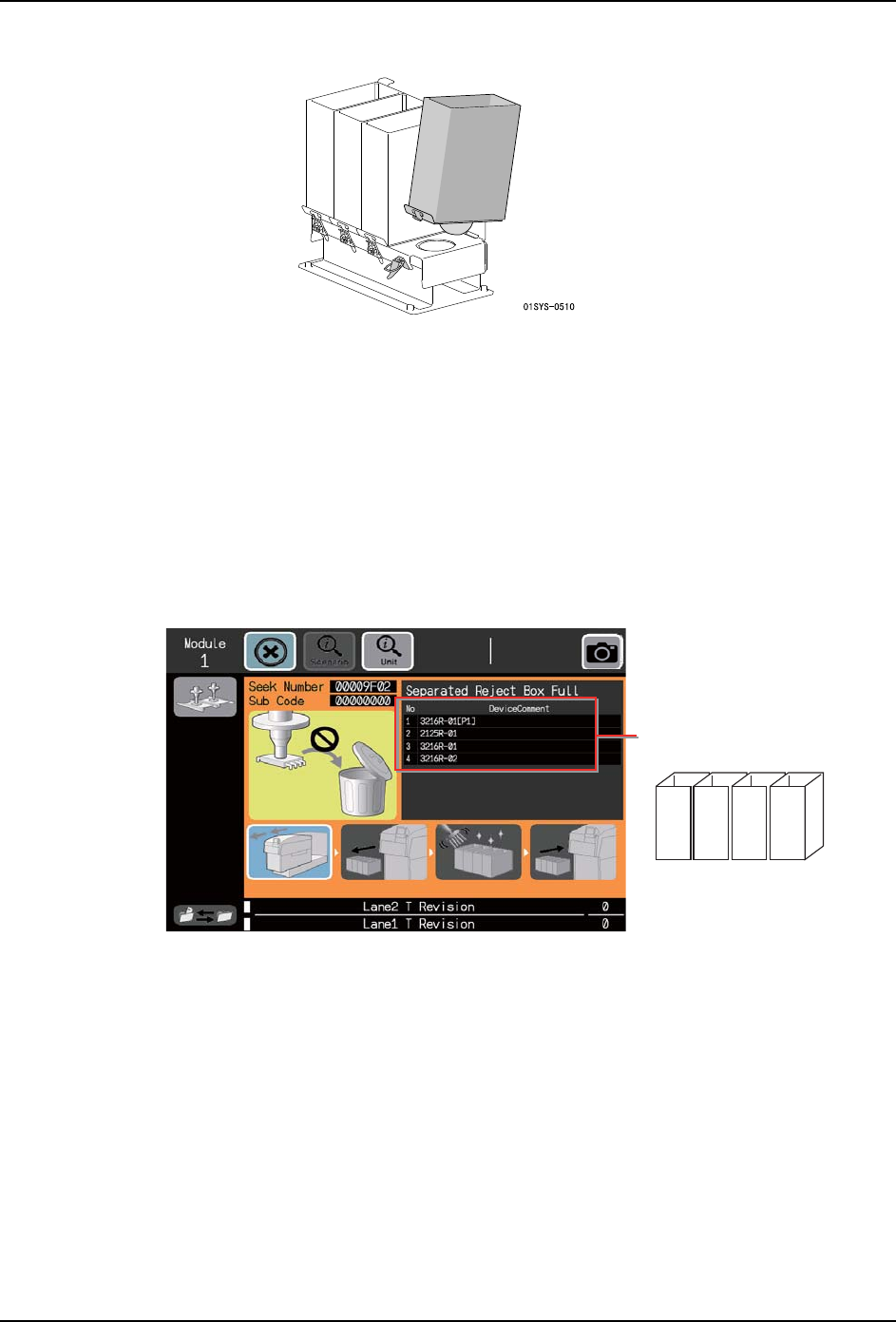

另外，分类元件排出箱使用固定夹固定在板上。可以分别装卸。

6.16.1

运用元件分类排出箱

分类对象的元件是根据 Part Data 进行了分类排出设定的元件。

生产中的运用

1. 发生了影像处理错误后，机器就会将发生错误的元件收纳到 4 分割的元件排出箱的一

个。

2. 发生影像处理错误的元件按照 Part Data 分类收纳。

备注 ) 群组料站的 LED 元件按照亮度分类。

3. 第 5 种元件如果发生影像处理错误时，机器进行周期停止，并显示异常向导。

4. 请按照向导，从分类元件排出箱内取出元件。

a. 请按下模组拉出按钮后拉出模组。

b. 从模组内取出分类元件排出箱。

c. 请回收元件。

d. 将分类元件排出箱安装到模组内。

e. 慢慢地插入模组。

5. 清除收纳到各个排出箱内的元件信息。请按下 START 按钮，重新开始生产。

备注 ) 没有从分类元件排出箱内回收元件，只是从标准的排出箱内回收了元件，也会清除元

件信息。此时，在继续生产中发生影像处理错误的元件混在到分类元件排出箱内。请

务必回收分类元件排出箱内的元件。

01SYS-0831S

1234

ᰒ⼎৘Ⲧ䞠ᬊ㒇ⱘ

ܗӊ⾡㉏Ǆ
