7. 手动模式指令的操作 SYS-NXT3-002S0
272 NXT III 系统手册
5. 按下画面将恢复到吸取位置确认画面。

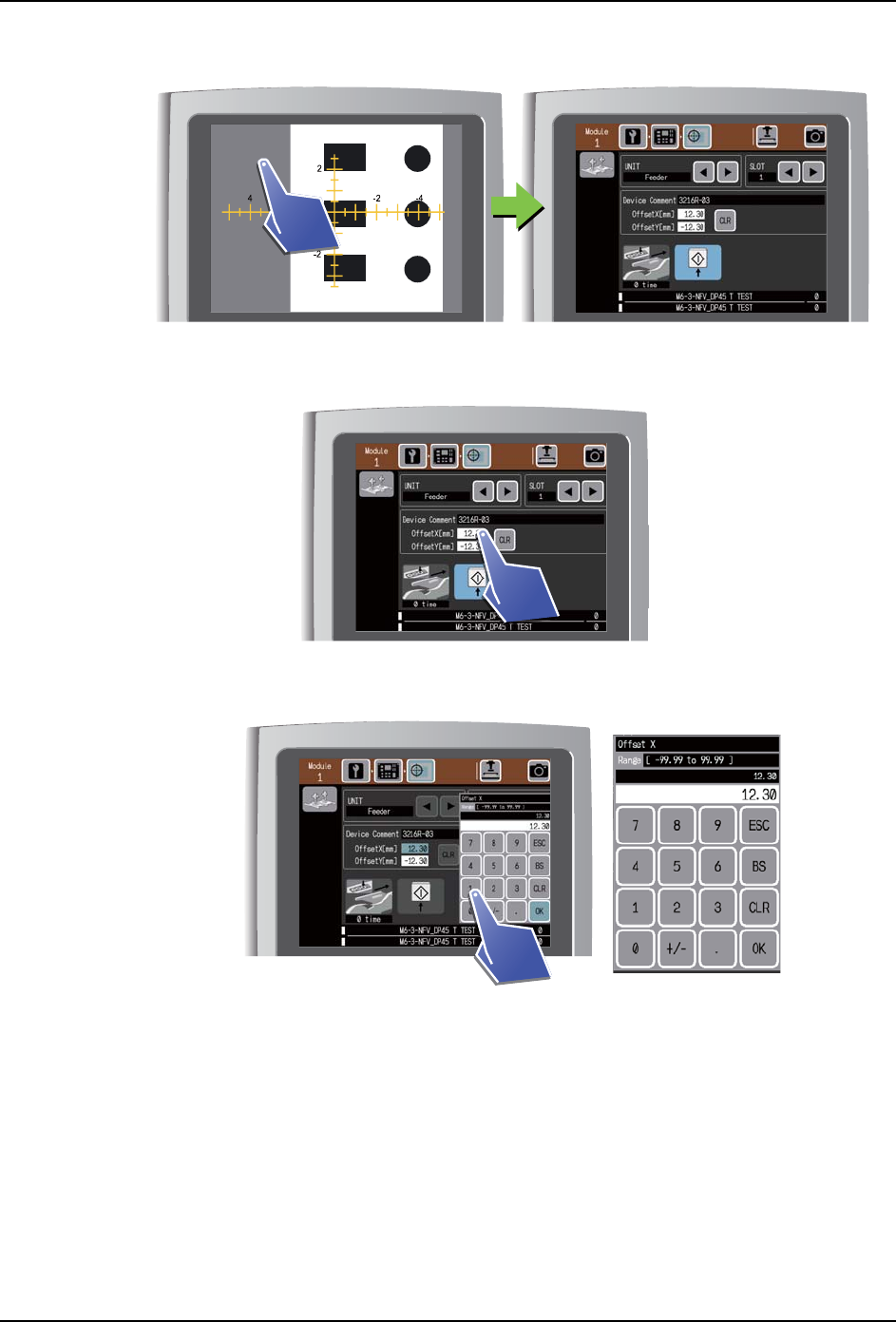

6. 从这里开始进行修正量的设定。请按下 Edit 按钮。
7. 修正量设定有效。请使用数字键盘输入修正值。
8. 按下 OK 按钮就可以保存修正值。如果在模拟画面确认设定后的吸取位置时，按下 START
按钮后，重复从 4. 项到这里。
01SYS-0844
01SYS-0845
01SYS-0846
SYS-NXT3-002S0 7. 手动模式指令的操作
NXT III 系统手册 273
9. 完成设定后，就会返回到吸取位置确认画面。如果事先进行了送料，就会在画面上显示
料带返回次数。请通过手动使料带后退。
备注 )如果不返回料带而直接开始运转，就会废弃刚才送出的元件。如果事先在吸取位置上
有元件的状态下安装了供料器，请返回料带 （比指定次数多一次）。
10.从吸取位置确认画面开始切换画面时，请进行以下的操作。
a. 请按下生产按钮返回到生产等待开始画面。
b. 请按下手动按钮返回到手动指令的菜单画面。
清除机器上创建的吸取修正量
在以下的情况下清除吸取修正量。
·当插入了不同的料站注解的供料器时
·安装了与装置指令不同的料盘元件时
·通过料带拼接切换到料站注解不同的元件时
·手动清除了吸取修正量后
以下说明手动清除料站修正量的步骤。

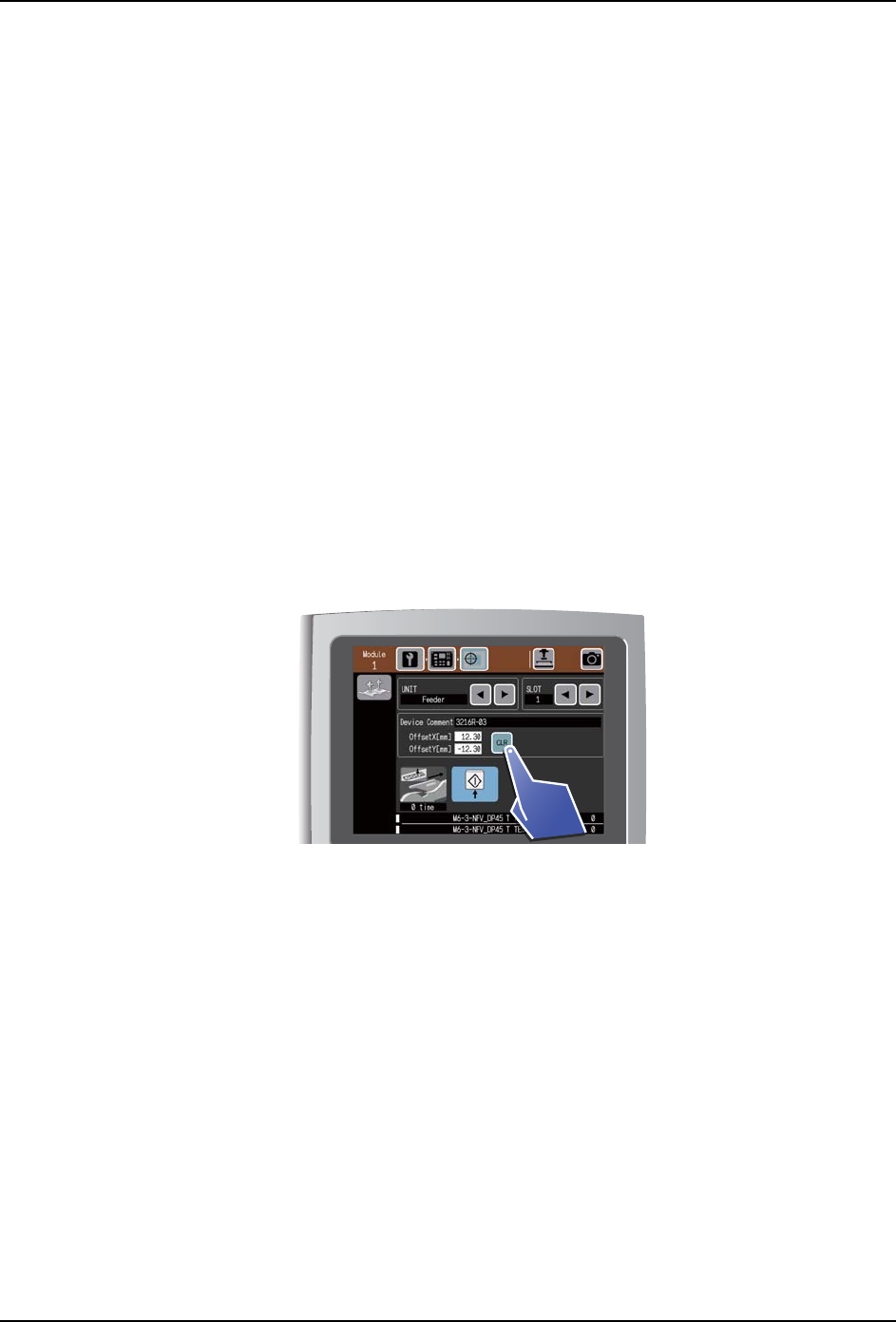

1. 请在修正量设定画面按下 Clear 按钮。清空吸取修正量。
2. 按下吸取位置确认按钮，将返回到吸取位置确认画面。
01SYS-0846
7. 手动模式指令的操作 SYS-NXT3-002S0
274 NXT III 系统手册
7.4.2 显示清除电路板生产数量
该功能用来对已生产的电路板数量进行管理,使操作者能够清除机器上所显示的电路板生产
数量。
另外 , 清除的只是生产数量的显示。不会清除生产信息或 Profiler 信息。

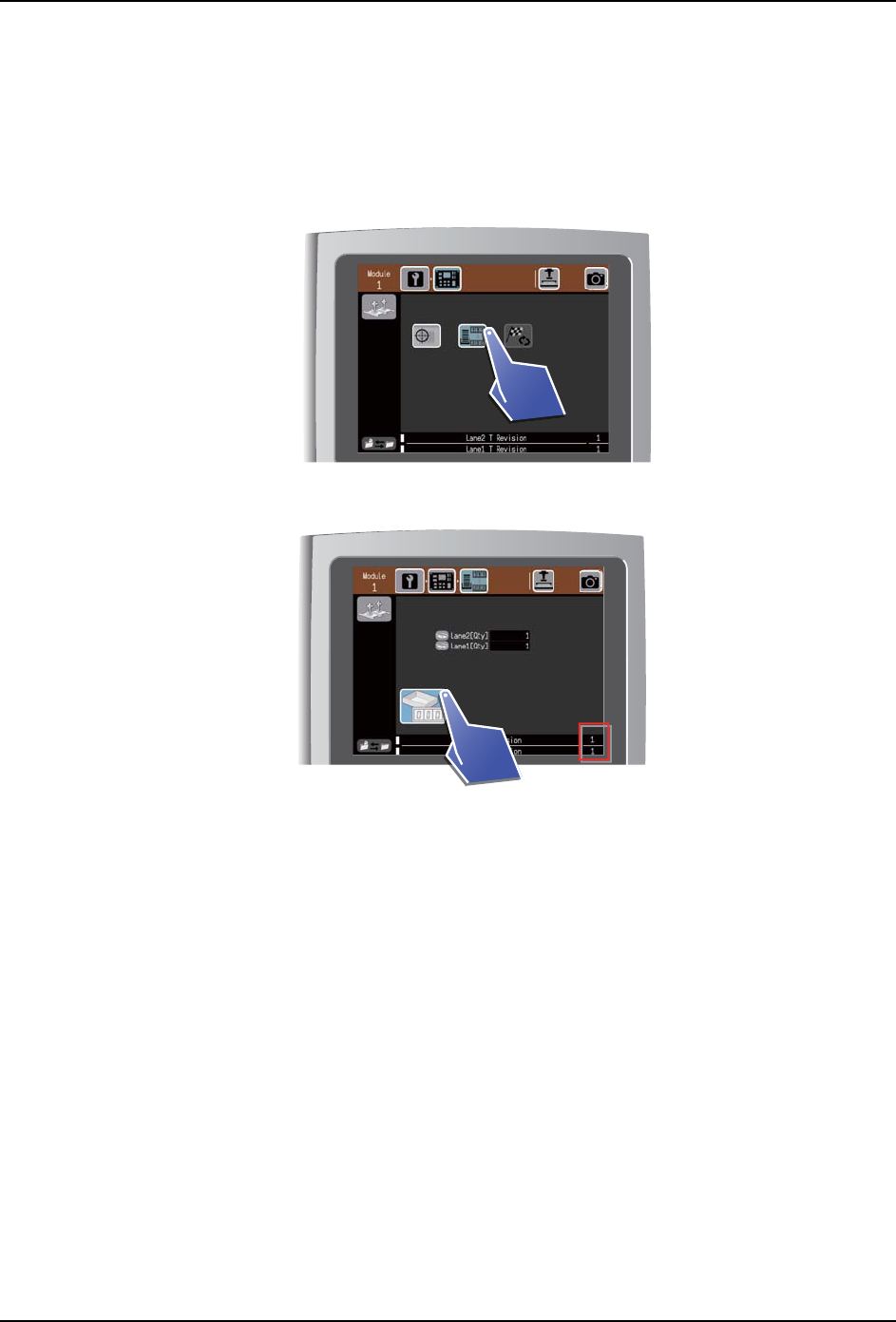

1. 请选择生产电路板数量显示清除指令。
2. 按下生产数量清除按钮，将清除生产电路板数量的显示。
备注 )
1.无法清除电路板数量显示时，请按下画面上端的切换按钮。
2.如果轨道内有电路板时，机器识别轨道的图标显示为黄色。这时也清除生产数量的显示。
01SYS-0848
01SYS-0849
