6. 运用各种功能时的操作 SYS-NXT3-002S0
242 NXT III 系统手册
6.13
检测切换吸嘴异常的功能
在吸嘴的切换动作中当检测出异常时，在操作画面上就会显示异常的解除向导。
在吸嘴的切换动作中当发生异常后，就有可能在工作头与吸嘴置放台发生干扰的状态下停
止，如果维修保养人员不进行模组内的点检，就不能解除异常。
6.13.1
关于切换吸嘴异常的解除对象
在发生了以下列举的错误时，就会发生吸嘴切换异常。
6.13.2

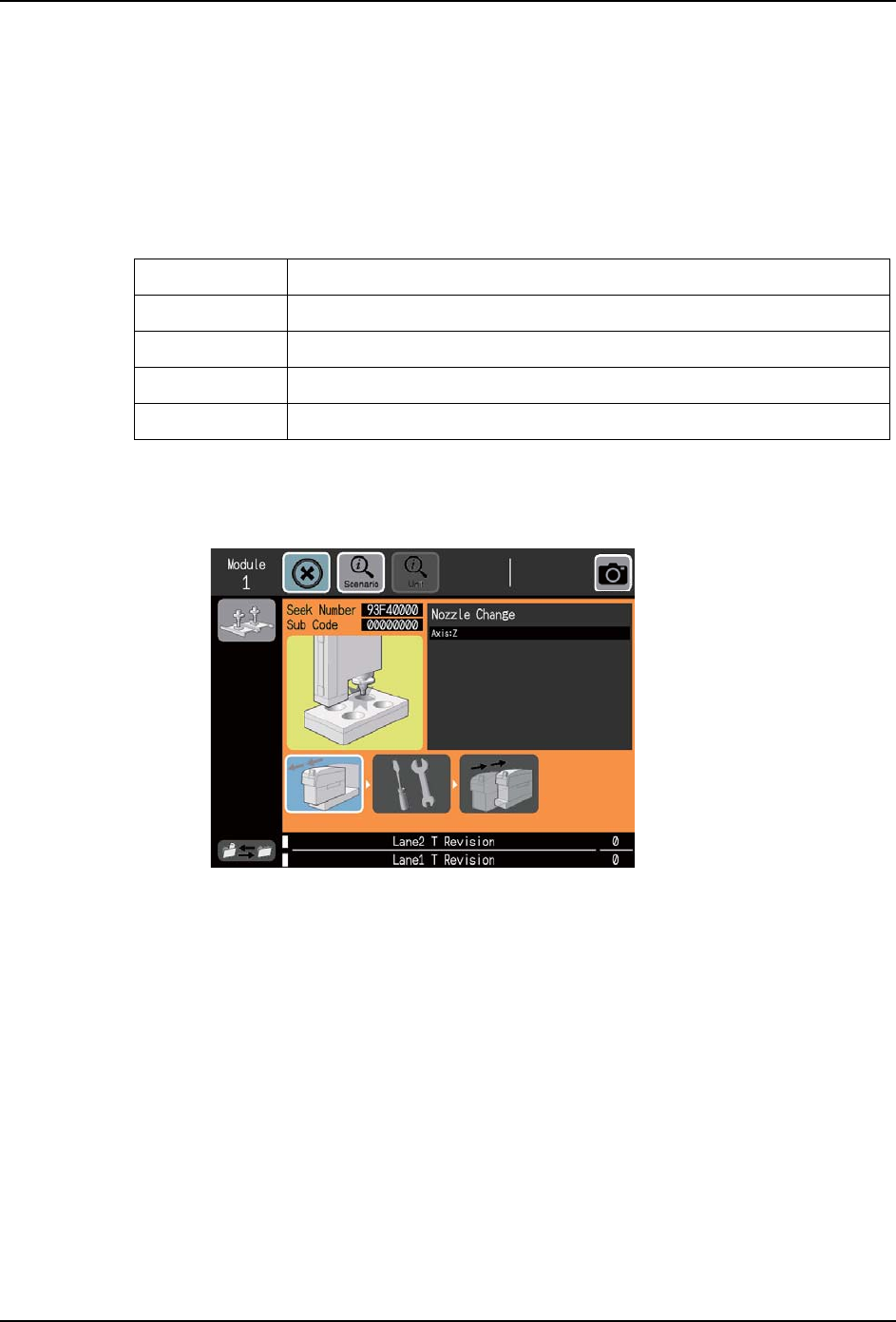

H01 和 H02(F) 工作头运用时的异常向导和解除方法
a. 请按下模组拉出按钮后拉出模组。
b. 在 Accessory software 查看错误编码的内容或按下操作画面上端的 Scenario 按钮
确认处理方法后，请进行合适的作业。
c. 请确认模组内是否有落下的吸嘴。如果吸嘴落下，请拆除吸嘴置放台然后重新安装
所落下的吸嘴。
d. 请插入模组。
错误编码 错误的内容
93F40000 吸嘴切换时的 Z、Q、R 各轴移动异常
93FF0000 吸嘴置放台的挡板开闭超时
8F540000 在进行了吸嘴返回后，工作头上仍安装着吸嘴
8F590000 在进行了吸嘴安装后，吸嘴没有安装到工作头上
01SYS-0823
SYS-NXT3-002S0 6. 运用各种功能时的操作
NXT III 系统手册 243
6.13.3

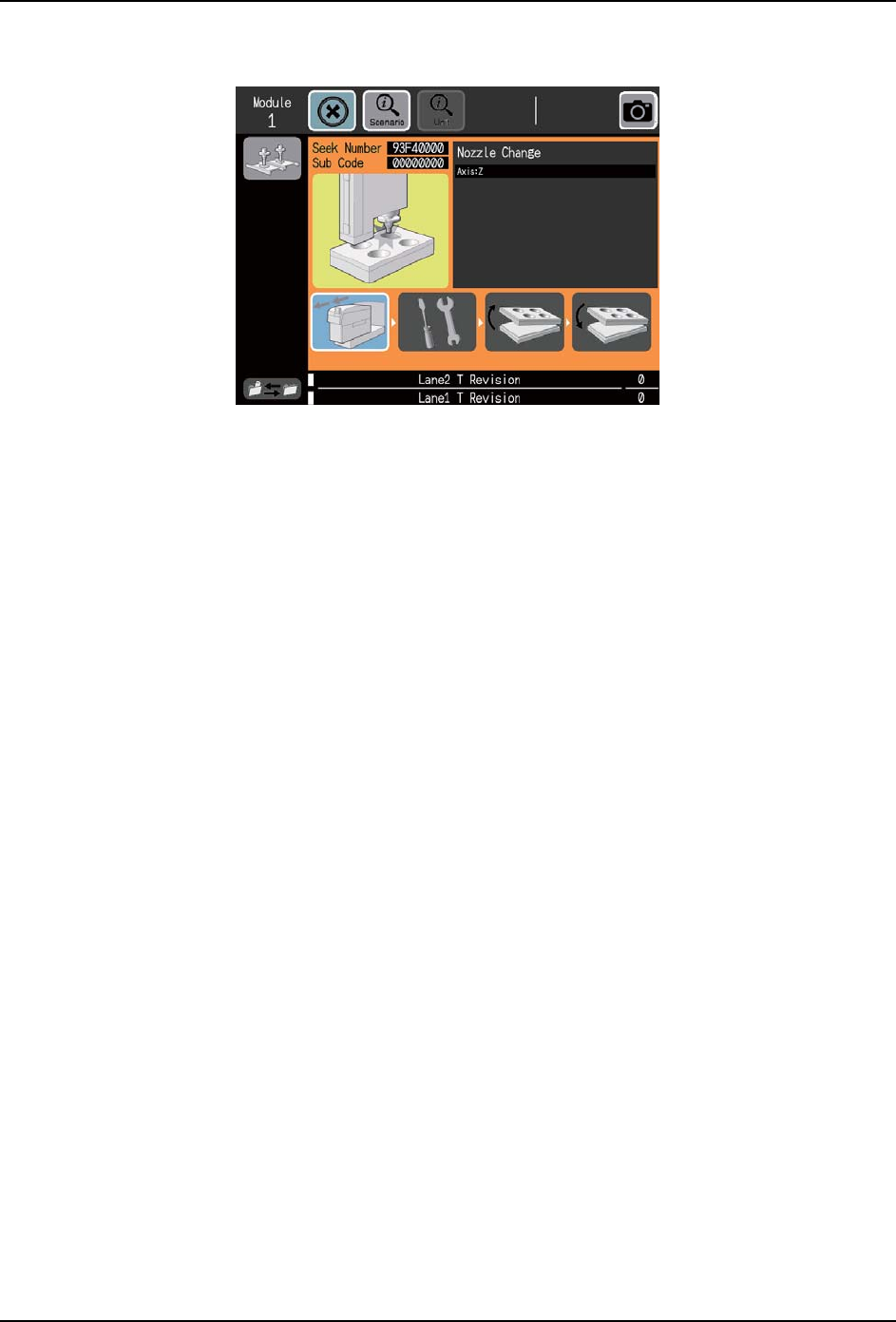

H04(S)、H08、H12HS 和 H24 工作头运用时的异常向导和解除方法
备注 )G04、OF 工作头也是相同的异常向导和解除方法。
a. 请按下模组拉出按钮后拉出模组。
b. 在 Accessory software 查看错误编码的内容或按下操作画面上端的 Scenario 按钮
确认处理方法后，请进行合适的作业。
c. 确认工作头的 Z 轴。如果 Z 轴处在下降的状态，请用手使 Z 轴上升。
d. 请确认模组内是否有落下的吸嘴。如果吸嘴落下，请拆除吸嘴置放台然后重新安装所
落下的吸嘴。
e. 请安装吸嘴置放台。
f. 请插入模组。
6.13.4
通过辅助软件解除切换吸嘴异常画面
显示吸嘴切换异常向导后，如果不拉出模组就不能通过 READY ON 按钮来解除异常。根据机
器的停止状态，提供了如果不方便拉出模组时，通过辅助软件能够强制解除吸嘴切换异常的
功能。
通过辅助软件解除吸嘴切换异常向导画面的方法请参照 " 9.6.9 强制解除异常 "。
6.13.5
注意事项
1. 重新开始运转时，有可能发生 [ 不能够返回的吸嘴留在了吸嘴头上 ] 或 [ 吸嘴落下 ] 的
异常。
2. 在显示着吸嘴切换异常向导的时候，如果将机器的电源设置到 OFF，在重新启动机器之前
请点检模组内部，确认工作头与吸嘴置放台没有发生干扰。
01SYS-0824
6. 运用各种功能时的操作 SYS-NXT3-002S0
244 NXT III 系统手册
6.14
对应混合校正
混合校正就是使用专用的治具进行贴装动作，并进行偏移量的测定和补正的功能。
在进行了以下的换线后，作为自动校正的一个环节，进行混合校正。
a. 更换了贴装工作头后
b. 更换了元件相机后
c. 变更了元件相机的位置后
d. 在辅助软件的 [Module Configuration] 中切换了 [Placement angle measurement/
correction] 后
e. 在辅助软件的 [Module Configuration] 中将 [Hybrid calibration measurement/
correction] 从 OFF 设定为 ON 后
另外，能够运用该功能的模组仅限于在搬运轨道前部配置了专用治具台的模组。
6.14.1

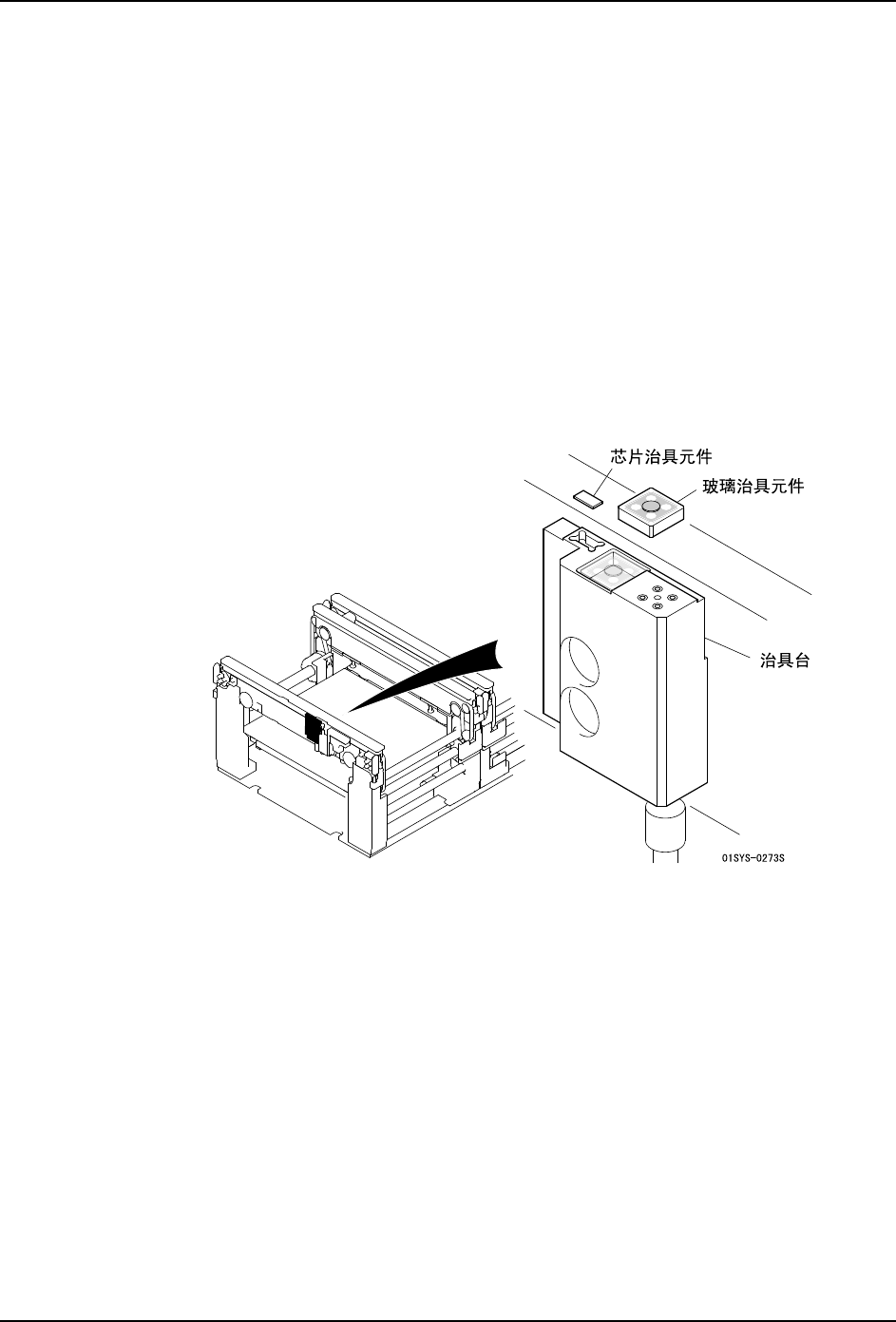

关于使用治具元件
在执行混合校正的时候，在安装治具吸嘴的同时，还需要正确地安装治具元件。
在使用芯片治具元件 （GGAJ040*）和玻璃治具元件 （AA7SA**）时，请注意以下事项。
a. 将玻璃治具元件安装到治具台上的时候，元件的印刷面必须朝下。
b. 使用 H08、H12HS、V12 和 H24 工作头进行生产时，请不要将不使用玻璃治具元件安装
在治具台上。
c. 治具元件的表面请时刻保持干净的状态。
d. 从治具台上取下治具元件的时候，请使用胶带等，粘取治具元件。为了防止治具元件
和治具台受到损伤，请不要使用镊子等工具。
e. 请注意治具元件不要落到机器内。
