5. 生产 SYS-NXT3-002S0

184 NXT III 系统手册

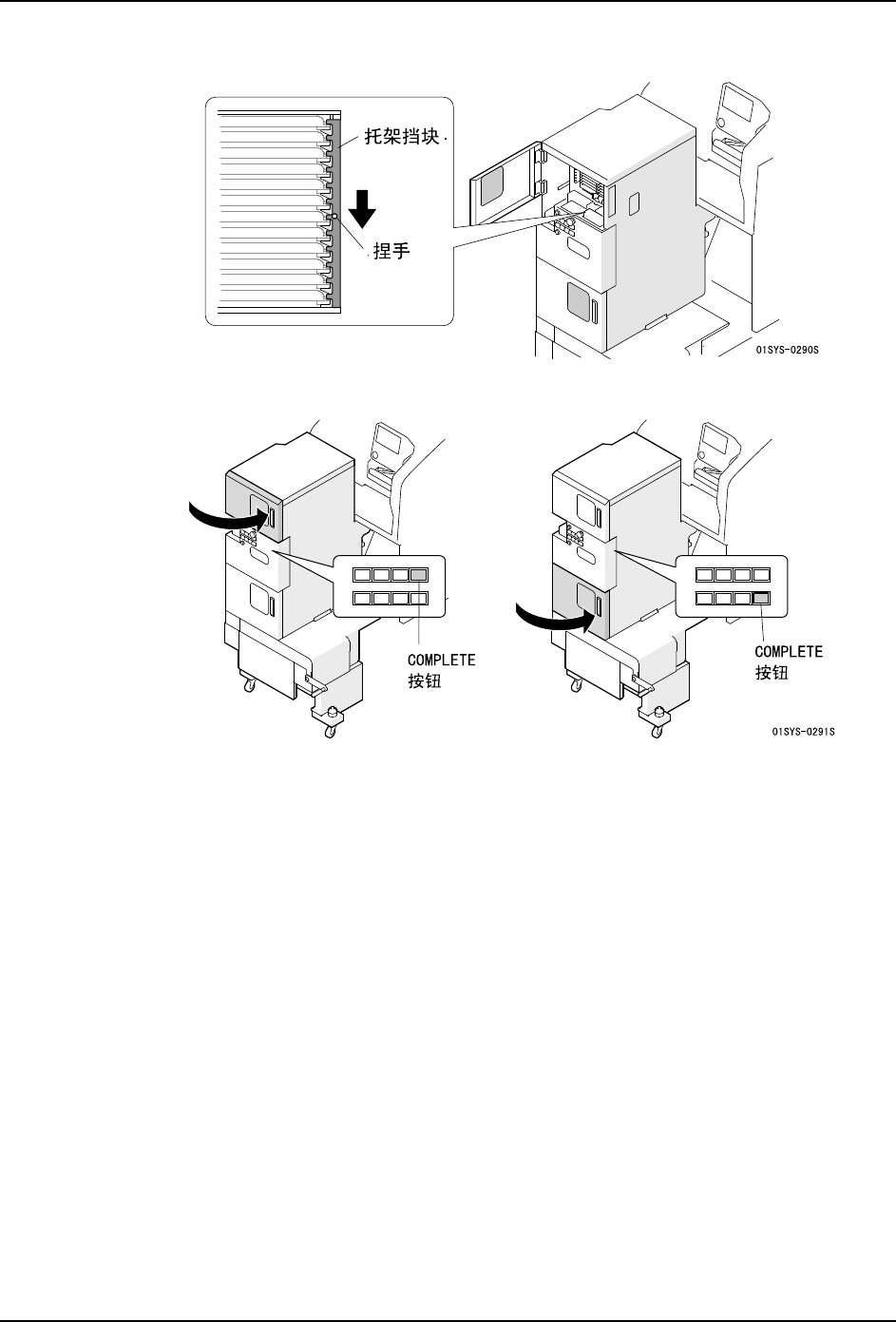

7. 请拿住捏手，放下托架挡块。

8. 请关闭正面门，按下 COMPLETE 按钮。

备注 )请轻轻关闭正面门，以免料盘装置 -LTC 受到冲击。

SYS-NXT3-002S0 5. 生产

NXT III 系统手册 185

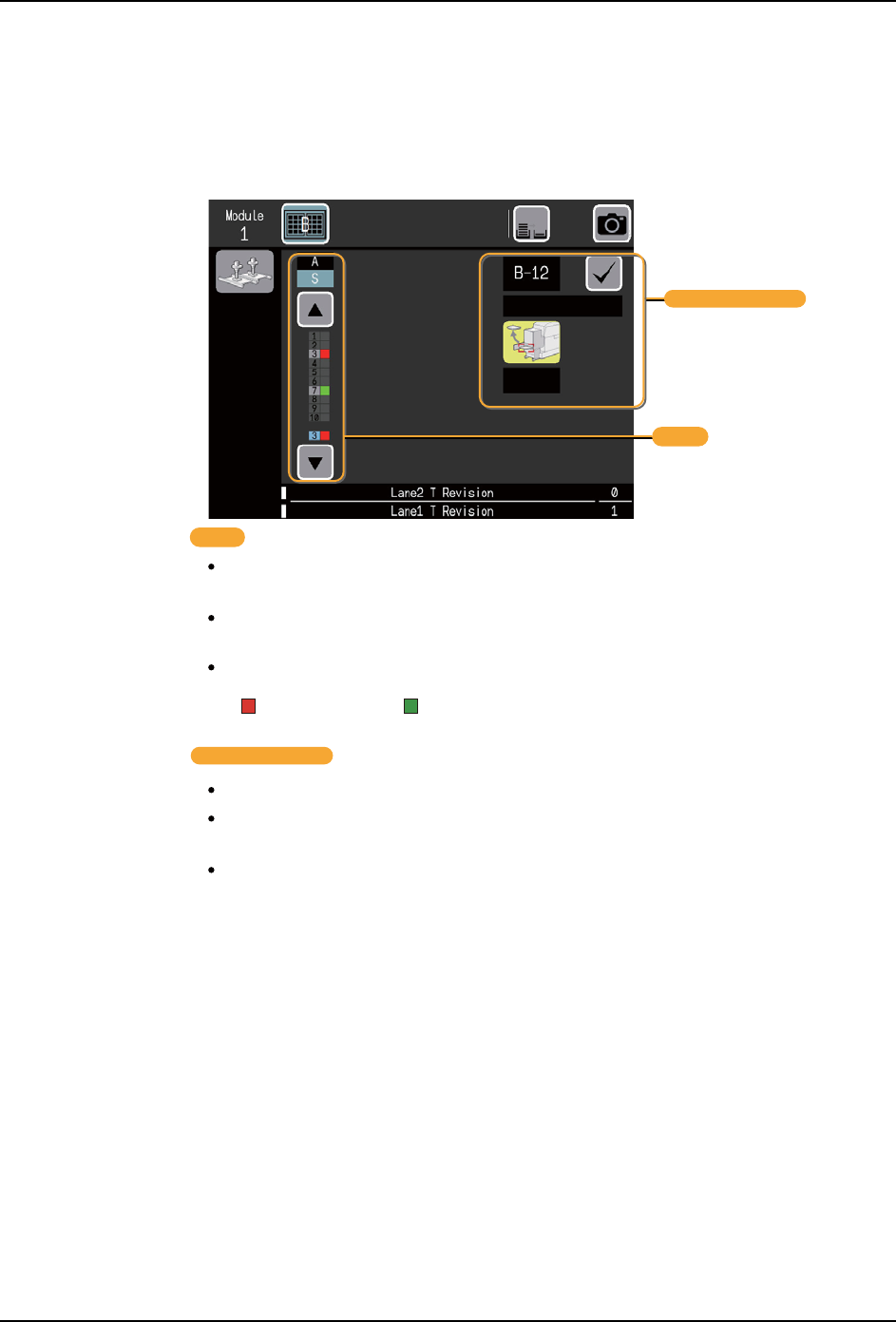

5.6.3 向导画面和补料步骤（向补料用料盘箱补料）

此处，说明将料盘箱 B （下层）设定为补料用料盘箱时的补料步骤。

将料盘箱 A（上层）设定为补料用料盘箱的补料步骤也同样如此。请打开上层的门，参照此

处的记述内容进行作业。

01SYS-0788S

԰Ϯ৥ᇐ㺙㕂ֵᙃ

Ϟϟᣝϝ㾦ᣝ䪂ህৃҹ䗝ᢽ᭭ῑǄҢࠄ᭄ᄫЎ᭭ῑ1RǄ

᭭ῑϡᰒ⼎Ǆ᠔䗝᭭ῑⱘ᭄ᄫ㚠᱃ᰒ⼎Ў㪱㡆Ǆ

᭭ῑ

$%Ў㸼⼎᭭Ⲭㆅԡ㕂Ǆ˄$Ϟሖǃ%ϟሖ˅

䆒ᅮЎ㸹᭭⫼ⱘ᭭Ⲭㆅᰒ⼎Ў6Ǆ

䳔㽕೼㑶㡆ᷛ䆄ⱘ᭭ῑϞᅝ㺙᭭ⲬǄᅠ៤ᅝ㺙㑶㡆বЎ㓓㡆Ǆ

ᰒ⼎᠔䗝᭭ῑⱘ㓪োǄ

ᰒ⼎᠔䗝᭭ῑⱘ㺙㕂໛⊼ǃ਌পᮍ৥ǃ਌পᓔྟ⚍˄˅Ǆ

ᰒ⼎᠔䗝᭭ῑⱘ԰Ϯ৥ᇐǄ

᭭Ⲭㆅ%ⱘ᭭ῑᰃՓ⫼ѢᥦߎᠬⲬǄ

ᅠ៤᭭Ⲭܗӊᅝ㺙

1H[WGHYLFH

᭭ῑ

5. 生产 SYS-NXT3-002S0

186 NXT III 系统手册

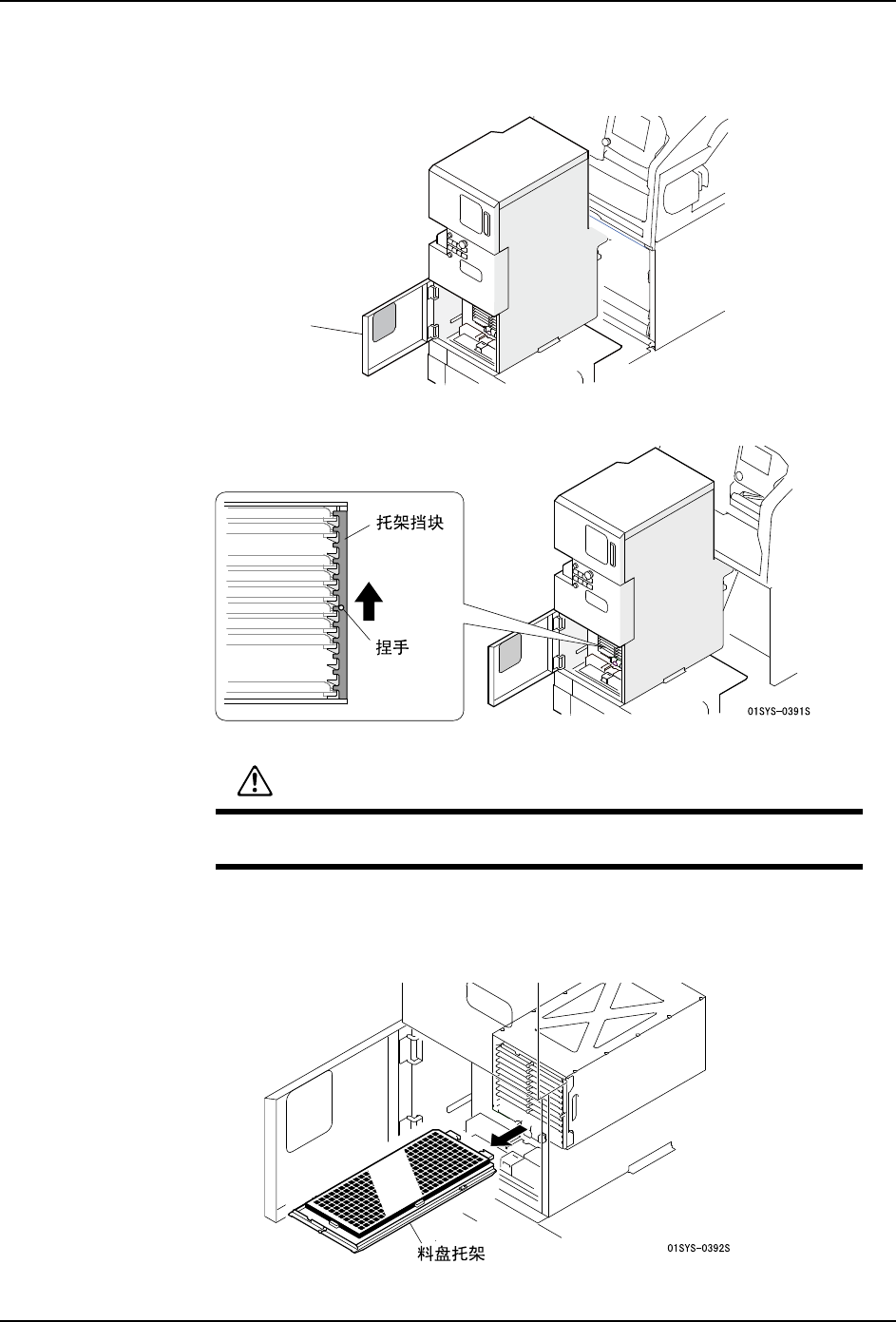

拉出托盘

1. 打开料盘装置 -LTC 的正面门 . 请打开下层的门。

2. 请拿住捏手，抬起托架挡块。

备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状

态用的规格。补料时，请务必抬起托架档块。

3. 从料槽 12 上取出料盘托架。

注意

不抬起托架档块就进行元件的补料作业时，有可能损坏料盘托架或者料盘

箱。

01SYS-0789J

ℷ䴶䮼
