SYS-NXT3-002S0 9. 各种功能的设定和管理
NXT III 系统手册 329

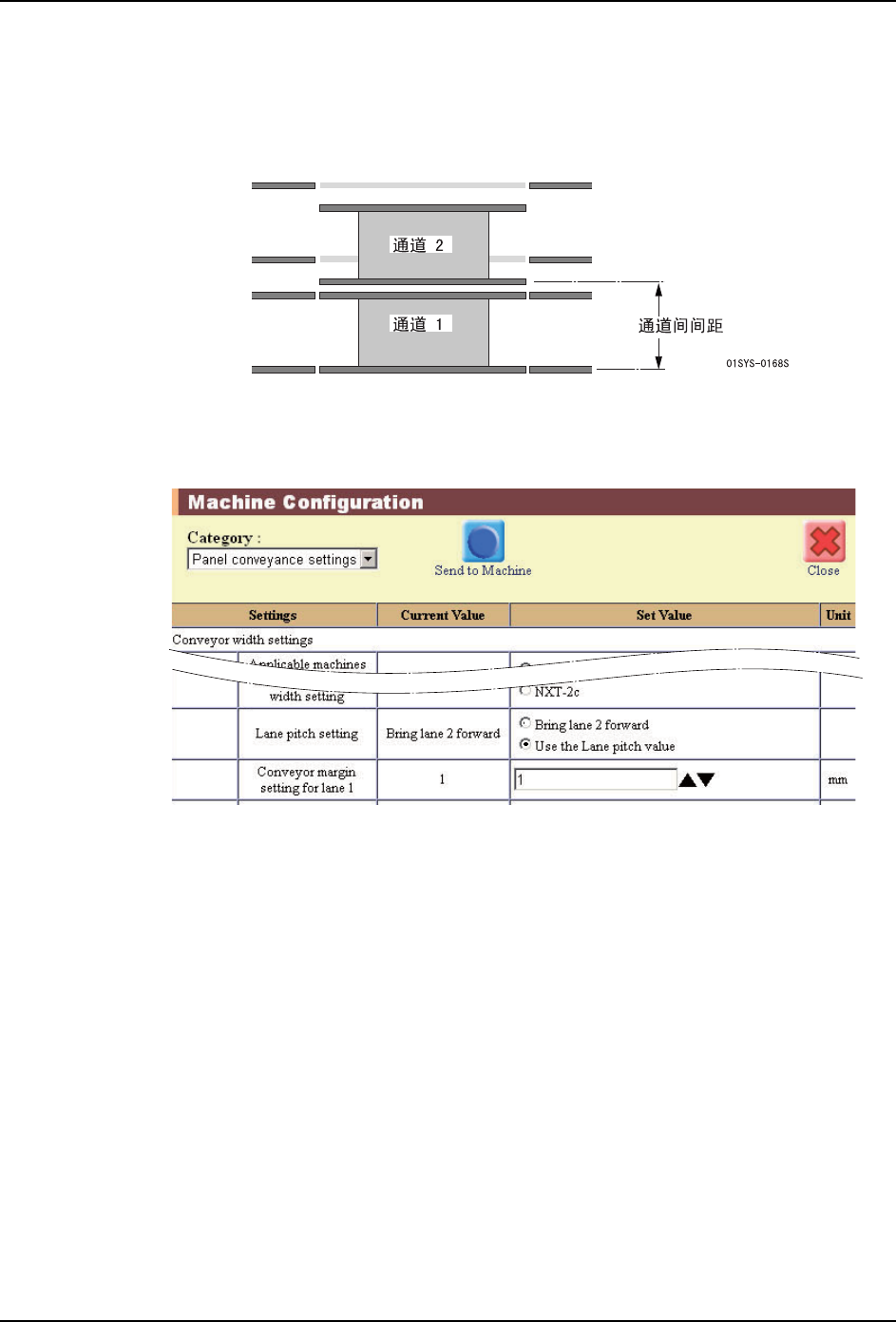

9.2.9 对应搬运轨道轨道间的间距设定
双轨道生产时，机器后方的轨道 2 移到靠近前方的位置上进行电路板搬运。但是，根据机器
的前工序或后工序的情况，如果不想移到靠近前方时，能够任意指定轨道 2 侧的基准导轨的
位置。
备注 )没有对应只运用轨道 2 的单轨道生产。
1. 请在辅助软件的 [Machine Configuration] 画面上 , 进行电路板搬运的设定。
· [Lane Pitch Setting]：请选择 [Use the Lane Pitch Value]。
· [Lane Pitch Value]：请输入轨道 1 和轨道 2 的基准导轨的距离。
备注 )
1.在 [Custom Pitch Setting] 中请什么也不要设定。
2.轨道间间距请设定大于 [ 最大电路板宽度轨道 1 + 47 mm] 的数值。
还有，输入时请注意 [ 轨道间间距设定值 + 最大电路板宽度轨道 2] 不要超出 607 mm。
3.三搬运轨道规格的机器时，搬运轨道轨道间间距设定变为无效。
01SYS-0904E
9. 各种功能的设定和管理 SYS-NXT3-002S0
330 NXT III 系统手册

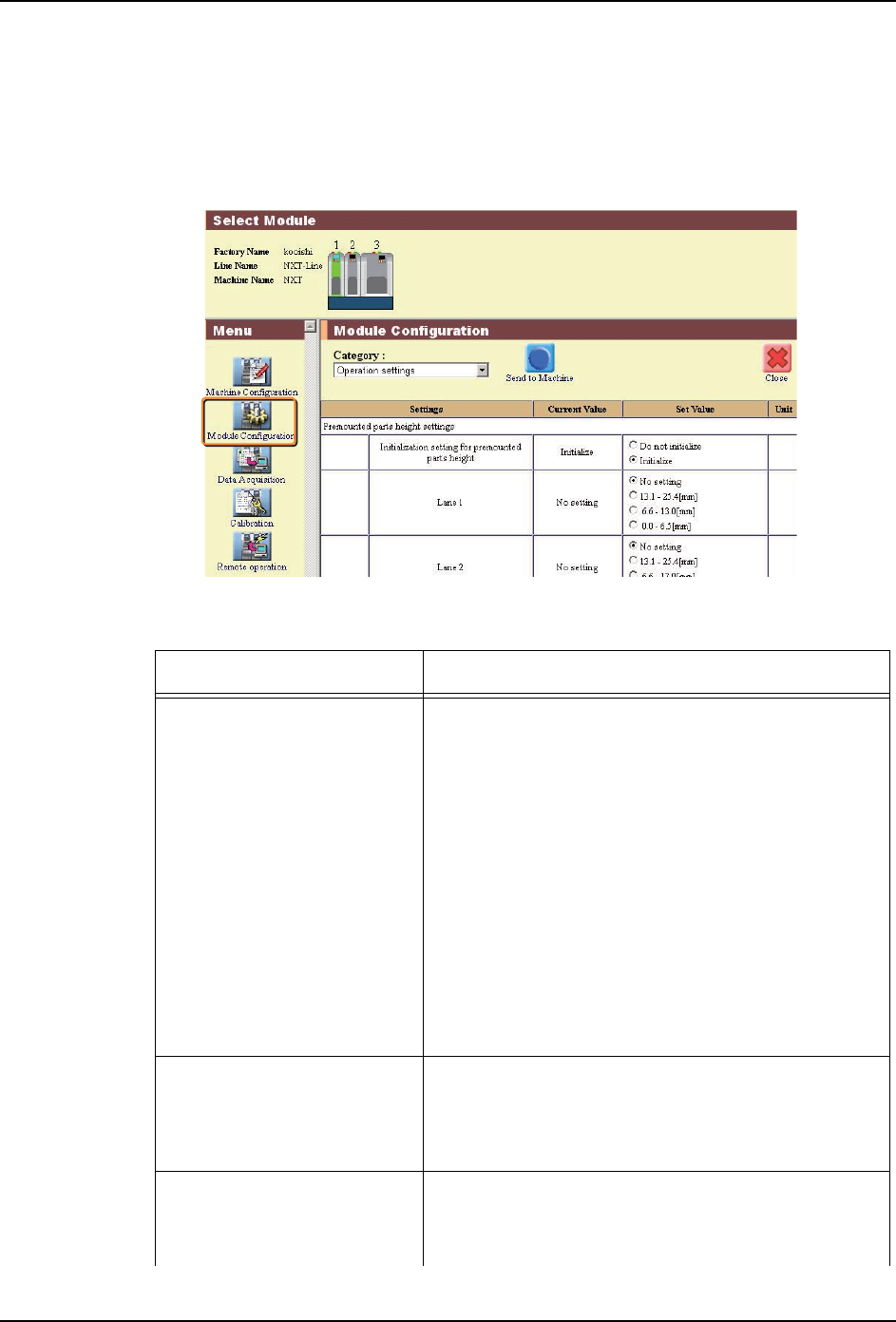

9.3 设定模组功能
在此设定的内容仅仅反映到所选择的模组中。
1. 选择进行设定的模组 （可以几台）。
2. 从 [ 菜单 ] 中单击 [Module Configuration] 后，就会显示模组功能设定画面。
3. 从 「分类」的选项中选择设定项目。选择分类以后，设定项目显示会变更。
种类 设定项目
Operation settings Premounted parts height settings
Check if error parts are dropped before rejecting
Nozzle Statistical error settings
Simple periodic nozzle changeover
Interval stop setting
Read condition settings for Fujitrax Profiler Panel IDs
Nozzle blow before thermal expansion measurement
setting.
Breakdown operation settings
Placement point check function
Panel conveyance settings Panel stopping position correction (module)
Panel stop offset
Panel conveyance height setting
Tray unit settings Pickup push amount for tray unit-L, M, LT, LTC and
stacked tray feeder
(down direction: minus value, default value: -1.000
mm)
01SYS-0901E
SYS-NXT3-002S0 9. 各种功能的设定和管理
NXT III 系统手册 331
4. 在各个项目中进行必要的设定。有关设定内容的详细情况，请参照设定画面下方的记
述。
5. 完成所有的设定项目后，请单击 [Send to Machine]。
6. 结束所有的设定变更的传输后，单击 [Close]。
Tray Feeder Unit L, M pickup pressure setting
(Down direction: Minus value, default: -0.5 mm)
Operation settings for the tray remover
Glue application control
settings
Glue temperature regulation settings
Glue control setting
Air removal setting
Option unit settings Tape cutter/waste tape box unit settings
Auto backup pin settings
Dip settings
Flux unit settings
Pressure control setting with calibration unit
Vision processing board IP address setting
Ionizer function to remove static charge from cover
tape setting
Ionizer function to remove static charge at the pickup
point setting
Calibration Settings Calibration
Thermal Expansion Measurement
Signal tower settings Use setting signal tower
种类 设定项目
