识别信息
故障排除篇
3-1-1
生产后的识别信息
(记忆功能)
由于对过去发生的识别错误进行记忆，在生产结束后可以确认错误内容。请作为参考资料利用。
(错误画面1个基台最多可以记录500张)显示本画面的方法及操作方法，请参照操作篇的
识别错误的画面
4-2-2-1。
1
1

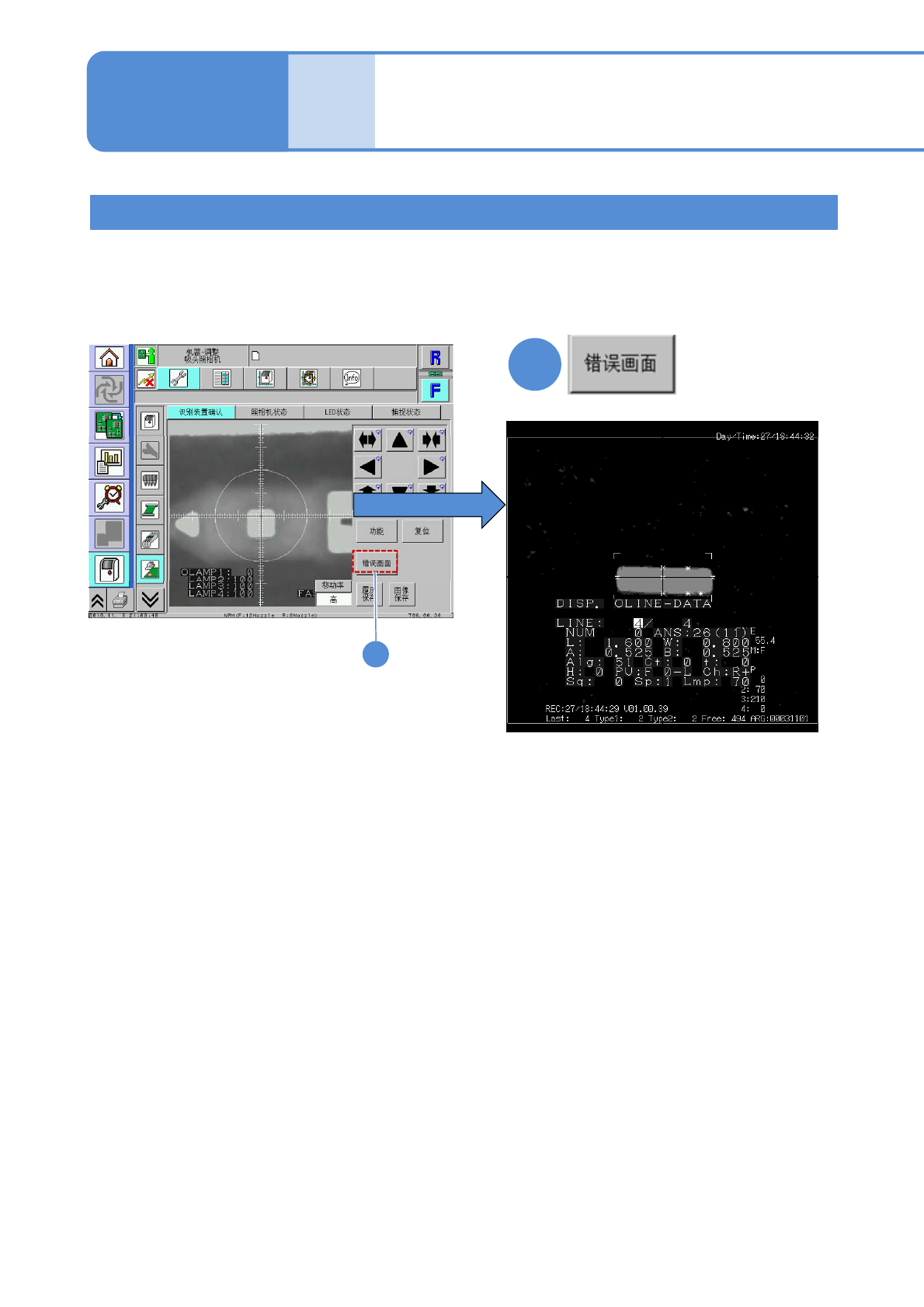

按错误画面，会显示错误画面。
(下页继续)
NPM–W N7201A460C00
3-1-1-1

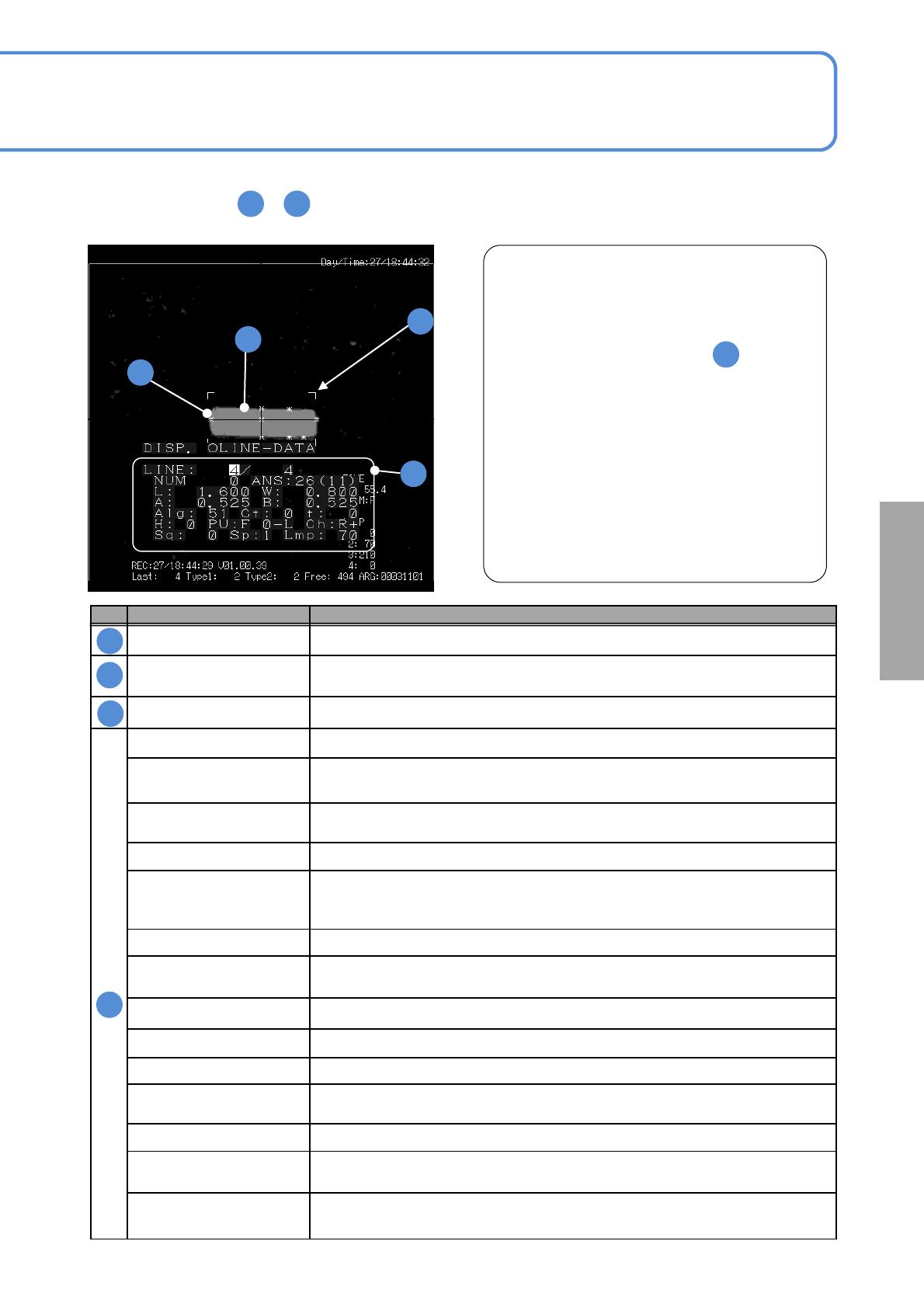

下述识别错误画面的 ~ 的内容说明如下所示。所以，与「■参考例子」一样，可以判定识别错误的
原因。
■参考例子
A D
A
B
C
左图例子，表示「ANS(识别结果状态)26」。
参阅3-2-1-4的代码26，可以了解到W(Y方向宽
度)有异常。
而且，相对指定的形状数据尺寸 的框表示
(L(X方向长度),W)，可以了解到元件图像状态的
宽度较短。所以，识别错误的原因可以推测为，
以下内容。
A
D
1) 元件的设定错误 (元件错误设定)
2) 元件电极数据的尺寸异常
3) 元件吸着状态的异常
有利于判定发生错误的原因。
识
别
No.
名称 内容
芯片数据尺寸 根据设定的元件形状数据显示元件外形尺寸
轮廓
表示识别对象的轮廓线或者图像状态
(以除去记录用信息的状态来显示图像）
特征 表示被抽出的特征 (最多20个)
A
B
C
别
对
策
LINE
(现在的错误画面编号) / (记录错误画面数)
NUM
轮廓点数
表示识别对象的外形轮廓线像素点数
ANS
识别结果状态
识别错误时，根据代码可以掌握错误内容
L, W
芯片尺寸数据L(X方向长度)， W(Y方向长度)
A, B
参考信息
对识别错误内容能够作为参考的数值被记忆保存
内容随识别结果代码而异
Alg
内部计算识别编号
Ct
特征点数
表示被抽出的特征点数
t
图像阈值信息
D
t
图像阈值信息
H
吸嘴编号或者工作头编号
PU
单元编号
Ch
使用基台和扫描方向
F:前、R：后 ＋：正方向扫描、－：逆方向扫描
Sq
实装顺序
线性照相机扫描速度
NPM–W N7201A460C00
3-1-1-2
Sp
线性照相机扫描速度
１:低速、２:中速、３:高速
Lmp
主要使用照明值
在透过识别是透过照明值，在反射识别是反射照明值
识别错误
提示
故障排除篇
3-2-1
识别错误提示一览1
识别错误内容可以按照识别错误代码(编号)，进行确认内容。
该表是识别错误内容的一览，详细内容请参阅个别项目。(→P3-2-1-3~P3-2-1-8)
识别错误编号的分类
错误状况的种类按照以下识别错误代码(编号)进行分类。
个别项目根据参照不同，规定值也有不同，请参阅对应的 “个别项目" 。
1∼ 49 ： 表示有识别错误。
50 ： 表示通过校正操作校正识别正常结束。
51∼100 ： 表示识别正常结束。(通常是100）
数字范围表示模板匹配识别的
一
致率
较高者与校正模板数据
一
致
数字范围表示模板匹配识别的 致率
，
较高者与校正模板数据 致
。
识别内容的利用方法
识别内容的利用方法
识别结果的识别错误代码(编号)，如下述范畴进行分类。
范畴 内容 错误代码(编号)
1
)
参数
、识
别错误检
由于设定参数关系等
、
吸着
状态等而发生的错误
。
请确认
11
,
12
,
13
,
14
,
15
,
16
,
17
,
)
参数
别错误检
测处理异常
由于设定参数关系等
、
吸着
状态等而发生的错误
请确认
编制数据、吸着状态、图像状态。
,,,,,,,
18,19,20
2)识别对象检测结果
异常
表示元件检测结果有异常。请确认元件状态。
21,22,25,26,27,28,29,
30
3)个别电极形状、电
极状态异常
由于电极状态或电极间的位置关系的异常而发生的错误。
请确认元件状态或照明等的设定状态。
31,32,33,34,35,36,37,
38,39,40
4)其他、个别判定、
指定项目异常
由于个别指定的确认项目或元件的外形状态而发生的错误。
请确认元件状态或指定确认数据。
41,42,43,45,46,47,49
NPM–W N7201A460C00
3-2-1-1
