2-18
2
2.3 “装置”画面
下面，介绍“装置”画面内的手动操作按钮。

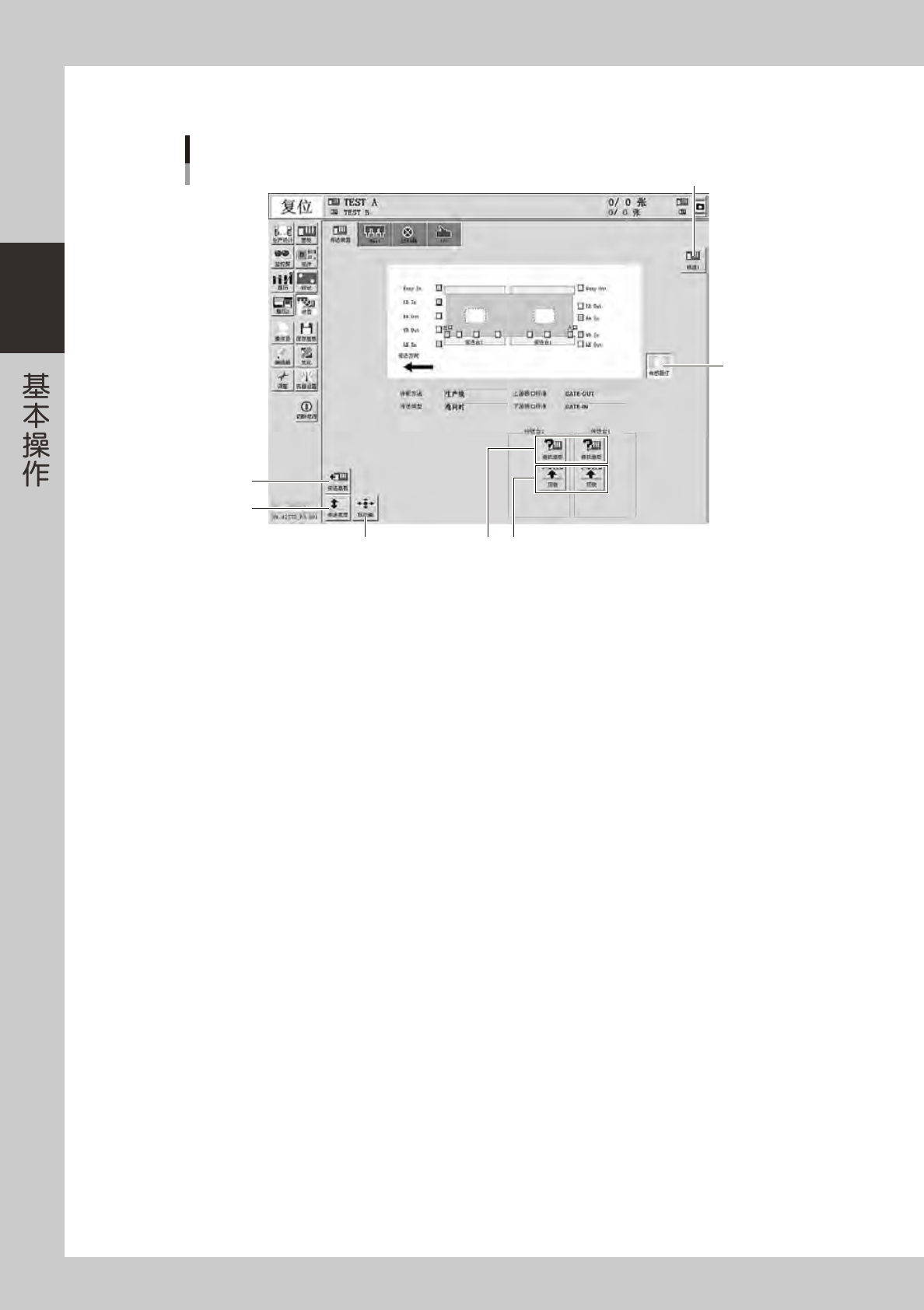

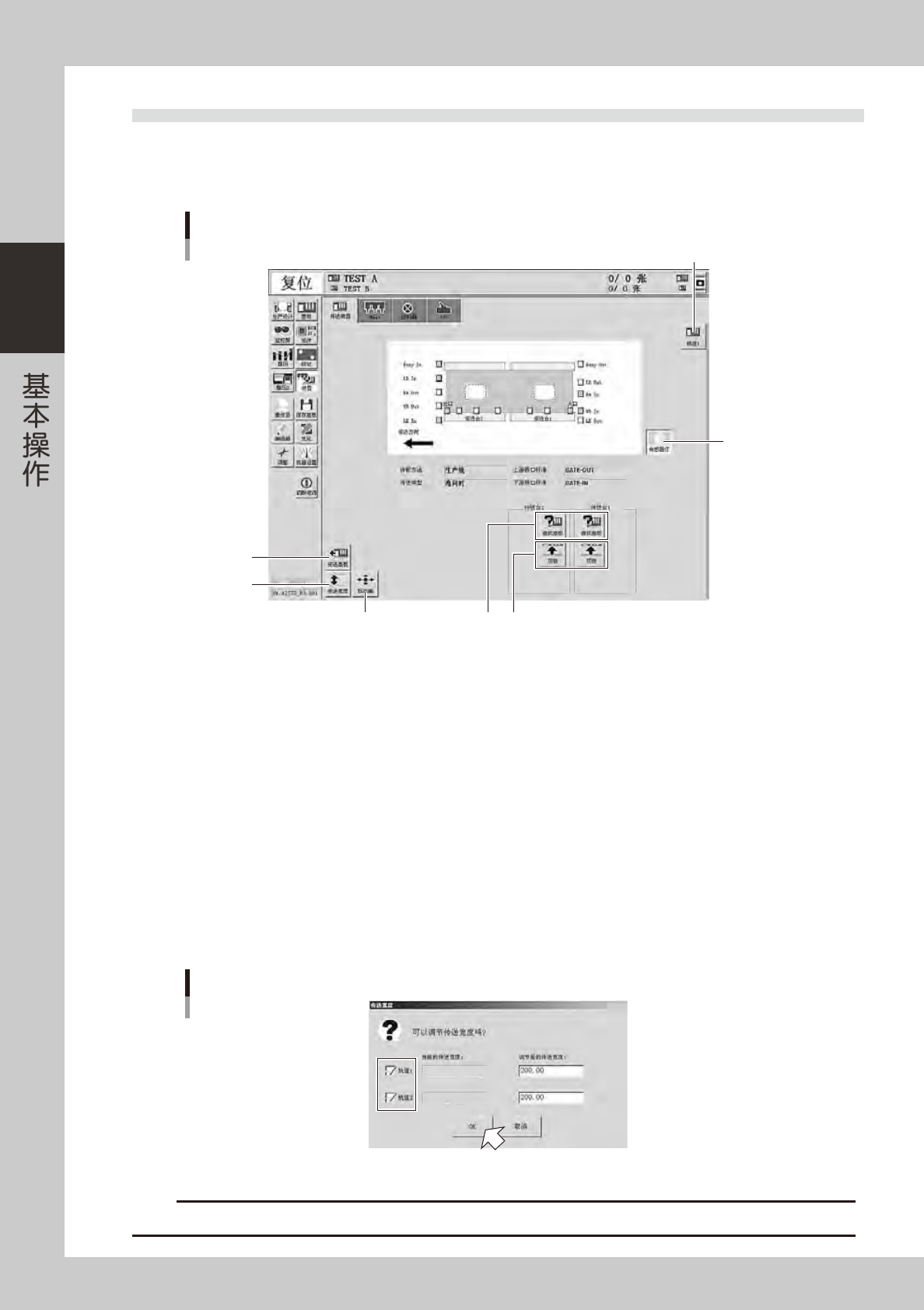

■ 传送装置手动操作画面
“传送装置”选项卡
以4梁机型画面为例
4
2
1
65
3
7
26204-N9-00
1. 轨道切换按钮
切换轨道 1 和轨道 2 的显示。
2. [ 传感器灯 ] 按钮
使传感器灯亮灯。
传感器灯在检测基板时会自动亮灯。此外，需要确认接受光量或调整传感器放大器时，可以按该按钮使传感器灯亮灯。
3. [ 传送基板 ] 按钮
打开传送基板的对话框。
可从入口→上游侧传送台、上游侧传送台→下游侧传送台、下游侧传送台→出口的 3 种传送路径中选择。
4. [ 传送宽度 ] 按钮
将传送宽度设置为与生产基板相同的宽度。
按 [ 传送宽度 ] 按钮，显示调节传送宽度的对话框，确认传送宽度之后按 [OK] 按钮。传送宽度变为指定的宽度。
本机为双轨贴片机，可以分别指定需调节的轨道的传送宽度。
只使用其中 1 条轨道时，删除不使用的轨道选择框中的勾号之后，在需调节的轨道输入框中输入数值。
传送宽度画面
26205-N9-00
c
注意
调节传送宽度时，必须注意避免传送轨与其它传送装置组件、顶针等发生碰撞。
2-19
2
5. [ 移动轴 ] 按钮
用手动操作移动轴时使用。按 [ 移动轴 ] 按钮后，显示移动轴画面，使用箭头按钮或按 [PTP] 按钮，输入数值，即可使轴移动。

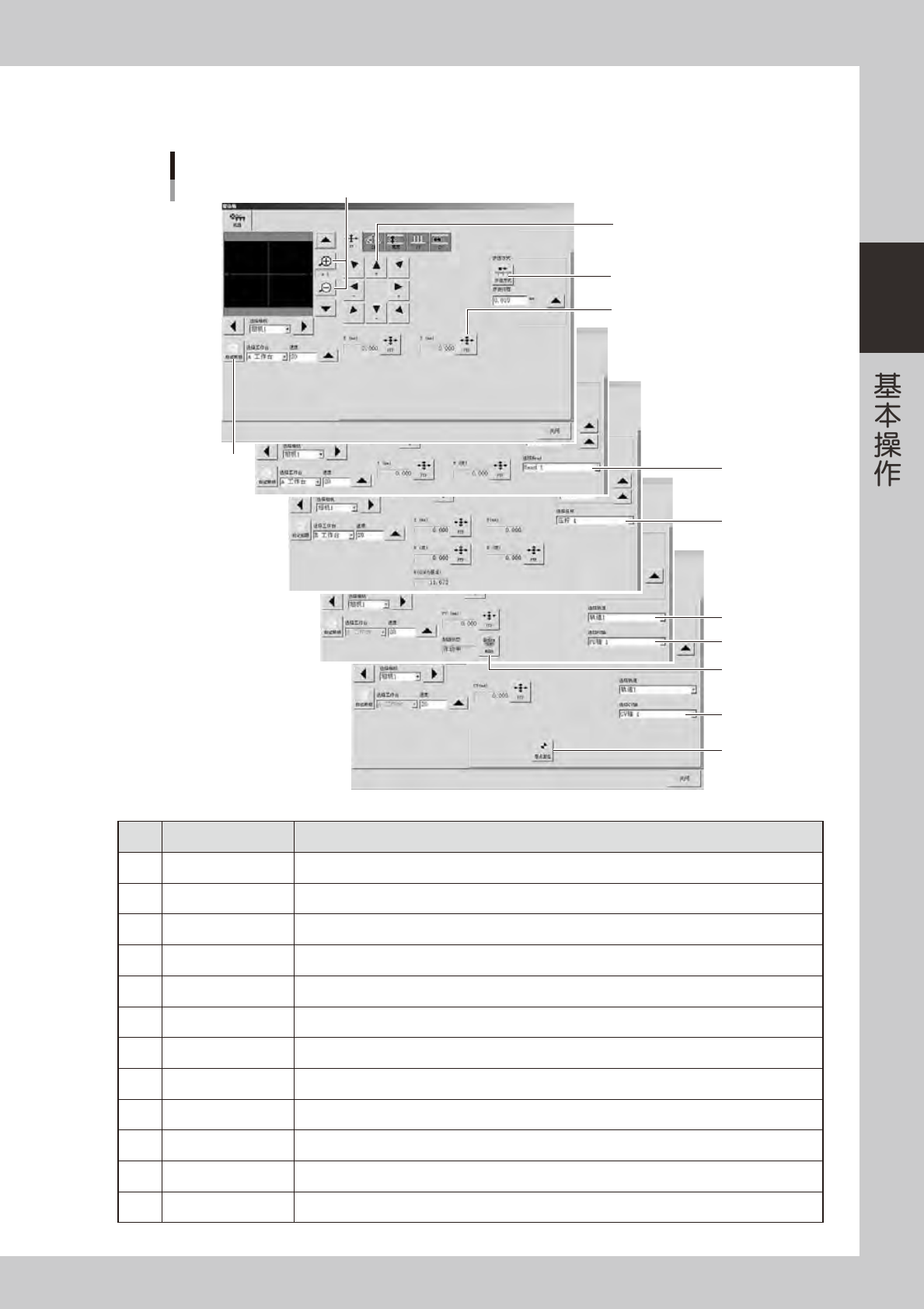

“移动轴”画面
1
2
5
4
3
10
6
7
8
9
11
12
26206-N9-00
按钮名 功能
1
放大、缩小
(
＋、－
)
放大、缩小图像 (16 倍〜 1/16 倍 )。
2
标记照明 可以手动调节标记照明。不影响数据。
3
箭头按钮 按箭头按钮，可以向箭头所示方向移动。
4
步进方式 按箭头按钮，按照在步进行程中指定的量移动。
5
PTP 使对象自动移到指定坐标。
6
选择 Head 选择需要操作的贴装头 ( 仅限 ZR 轴 )。
7
选择压杆 选择 RS 贴装头需操作的压杆 ( 仅限 ZVNR 轴 )。压杆 1 为 Z1 轴，压杆 2 为 Z2 轴。
8
选择轨道 使用两条轨道进行生产时，可以选择需要操作的轨道 ( 只有“宽度”、“PU”、“CV”选项卡画面才有显示 )。
9
选择 PU 轴 选择需要操作的 PU 轴 ( 仅限 PU 轴 )。
10
制动 在紧急停机状态下解除制动时使用 ( 仅限 PU 轴 )。如果使伺服使能，制动将自动解除。
11
选择 CV 轴 选择需要操作的 CV 轴 ( 仅限 CV 轴 )。
12
零点复位 使 CV 轴返回零点位置 ( 仅限 CV 轴 )。
2-20
2
■ 传送装置手动操作画面
“传送装置”选项卡
以4梁机型画面为例
4
2
1
65
3
7
26204-N9-00
6. [ 查找基板 ] 按钮
查找传送轨上的基板。
7. [ 顶板 ] 按钮
输入基板厚度，从下方 ( 基板背面 ) 固定基板。
