2-20
2
■ 传送装置手动操作画面
“传送装置”选项卡
以4梁机型画面为例
4
2
1
65
3
7
26204-N9-00
6. [ 查找基板 ] 按钮
查找传送轨上的基板。
7. [ 顶板 ] 按钮
输入基板厚度，从下方 ( 基板背面 ) 固定基板。
2-21
2

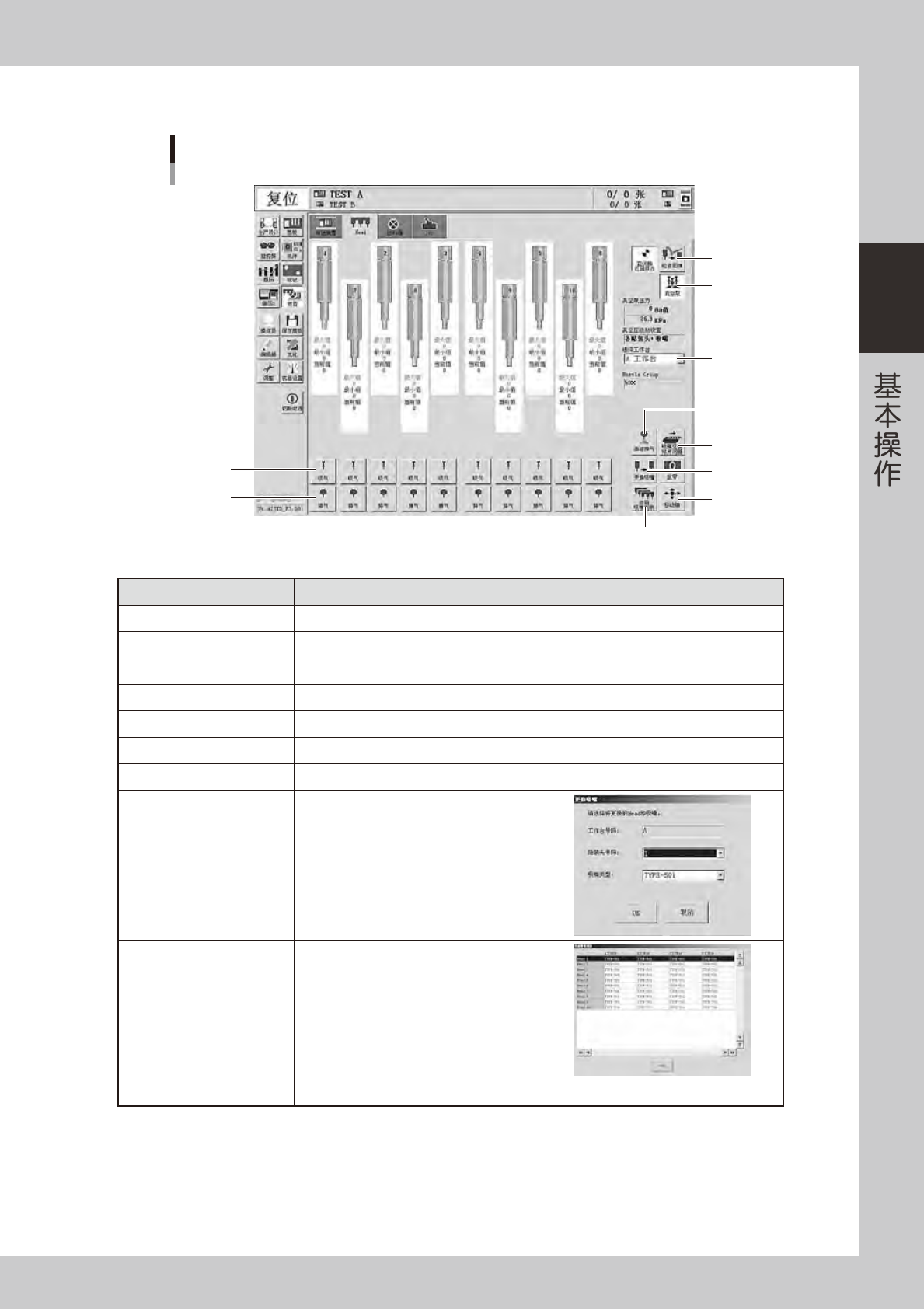

■ 贴装头手动操作画面
“Head”选项卡
以MU贴装头的画面为例
1
2
7
8
10
9
6
5
3
4
26207-N9-00
按钮名 功能
1
吸气 打开或关闭各贴装头的吸气。
2
排气 打开或关闭各贴装头的排气。
3
检查回弹异常 检查吸嘴的回弹状态是否正常。
4
真空泵 打开或关闭真空泵。
5
选择工作台 从下拉框中选择需要显示的工作台。
6
清洁排气 显示是否进行吸嘴轴排气的确认画面。
7
吸嘴交换站开闭器 打开或关闭吸嘴交换站的开闭器。
8
更换吸嘴
显示“更换吸嘴”对话框，指定贴装头 (
Head)
和吸嘴类型进行吸嘴更换。
9
当前吸嘴列表
显示当前贴装头 (
Head)
上所安装的吸嘴类型
的列表。
10
移动轴 需要移动轴时使用。与“传送装置”的 [ 移动轴 ] 按钮相同。
2-22
2

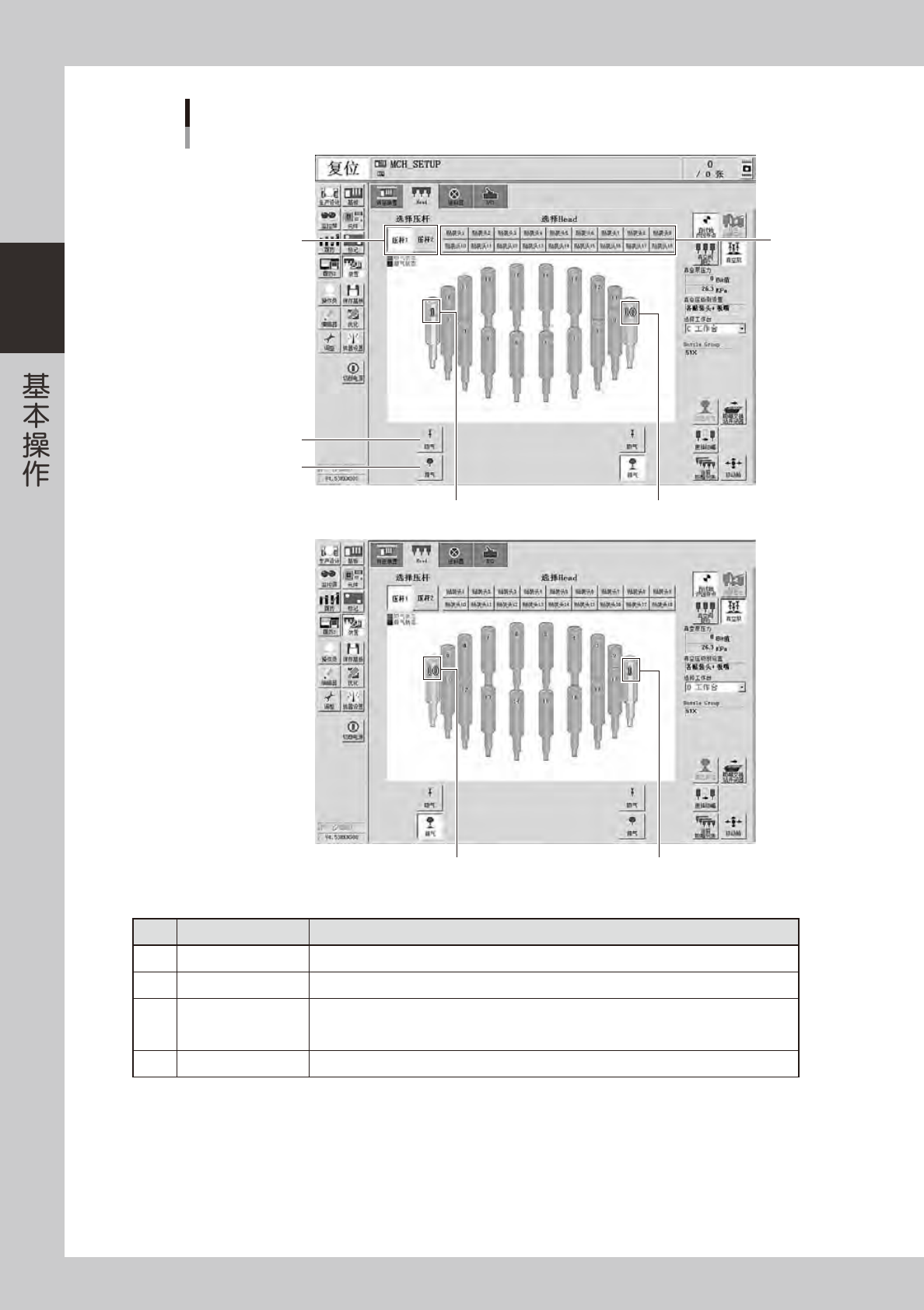

[装置] -“Head”画面 ( RS贴装头)
以按[压杆1]→[贴装头1]按钮时的画面为例
1
2
4
3
选定的贴装头
(压杆1)
压杆1选定“贴装头1”时压杆2的贴装头
(压杆2)
压杆1选定“贴装头1”时压杆2的贴装头
(压杆2)
选定的贴装头
(压杆1)
■ A、C工作台时
■ B、D工作台时
26233-N9-00
按钮名 功能
1
吸气 打开或关闭各贴装头的吸气。
2
排气 打开或关闭各贴装头的排气。
3
压杆 1、压杆 2
选择需要操作的压杆。
A、C 工作台 ：压杆 1 在左侧，压杆 2 在右侧。
B、D 工作台 ：压杆 1 在右侧，压杆 2 在左侧。
4
贴装头 1 〜 18 按贴装头按钮，所按贴装头移到选定的压杆位置。
