1-25
1

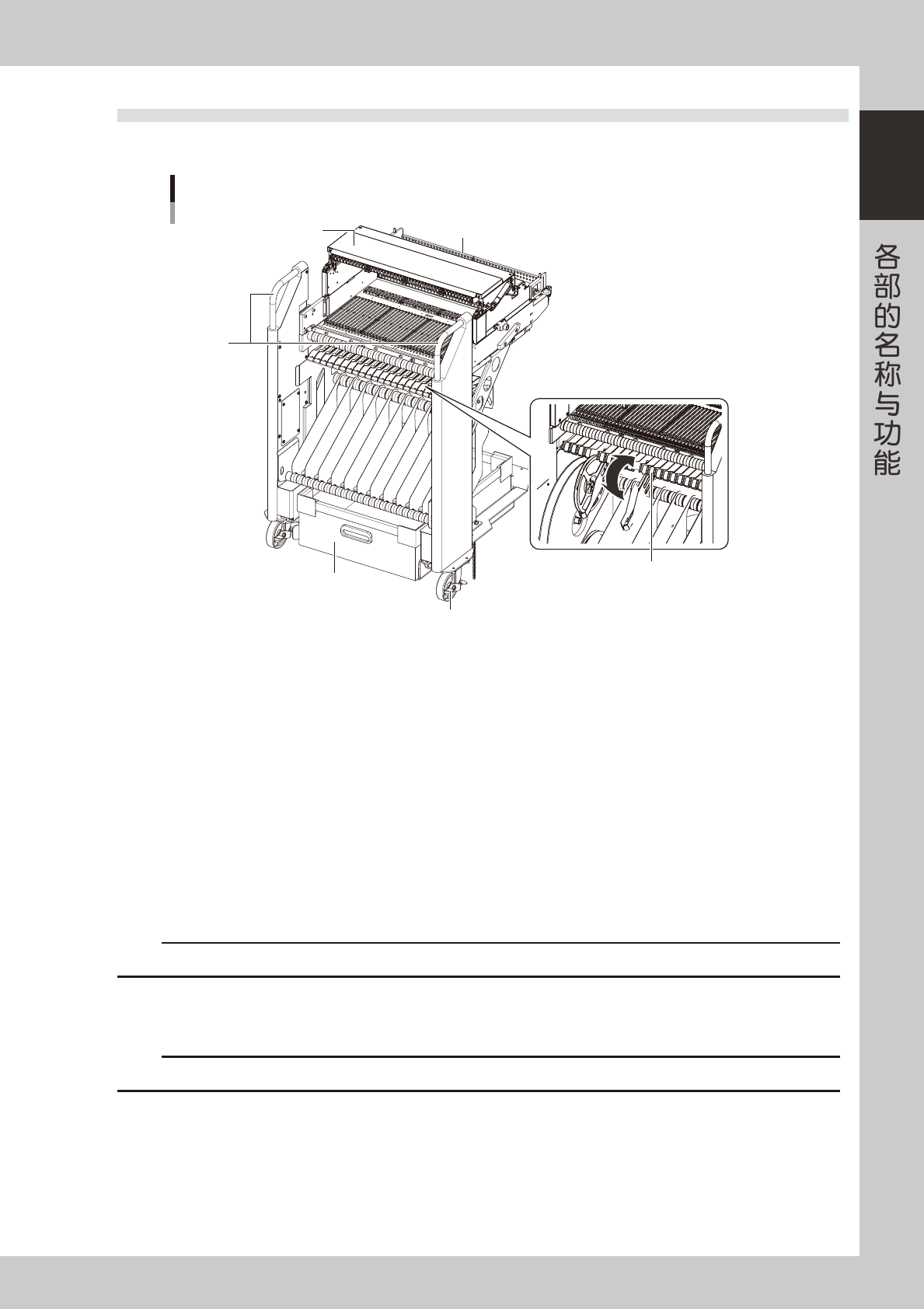

4.1 一次性换料车
一次性换料车，是预先将接下来将要生产的基板用的送料器安装在料车上，以料车为单位更换送料器的装置。
4
3
2
5
1
6
一次性换料车
25120-N9-00
1. 把手
移动一次性换料车时使用的把手。
2. 送料器架
以 8mm 宽度计算，最多可以安装 46 个 ZS 或 SS 电动送料器。
3. 空料带回收箱 ( 选配 )
用于接住用完元件后被废弃的空料带。
4. 脚轮锁
从贴片机上卸下一次性换料车后，为使料车不致移动，锁上脚轮锁。
5. 导槽盖板
防止插入 ZS 电动送料器时送料器插入不到位。同时还可以挡住与贴片机机盖之间的空隙，防止手误入。使用 SS 电动送料器时，
必须打开该盖板才可以安装与拆卸送料器。
c
注意
插入 ZS 电动送料器时，务必确认插入口上下的号码是否一致之后再插入。如果无视上下号码强行插入，会导致发生故障。
6. 料带盘托架
上层料带盘托架为滑动型，下层为使用 15 英寸料带盘时使用。
c
注意
连续排列 7 英寸料带盘时，必须使用上下两层交错排列。
1-26
1

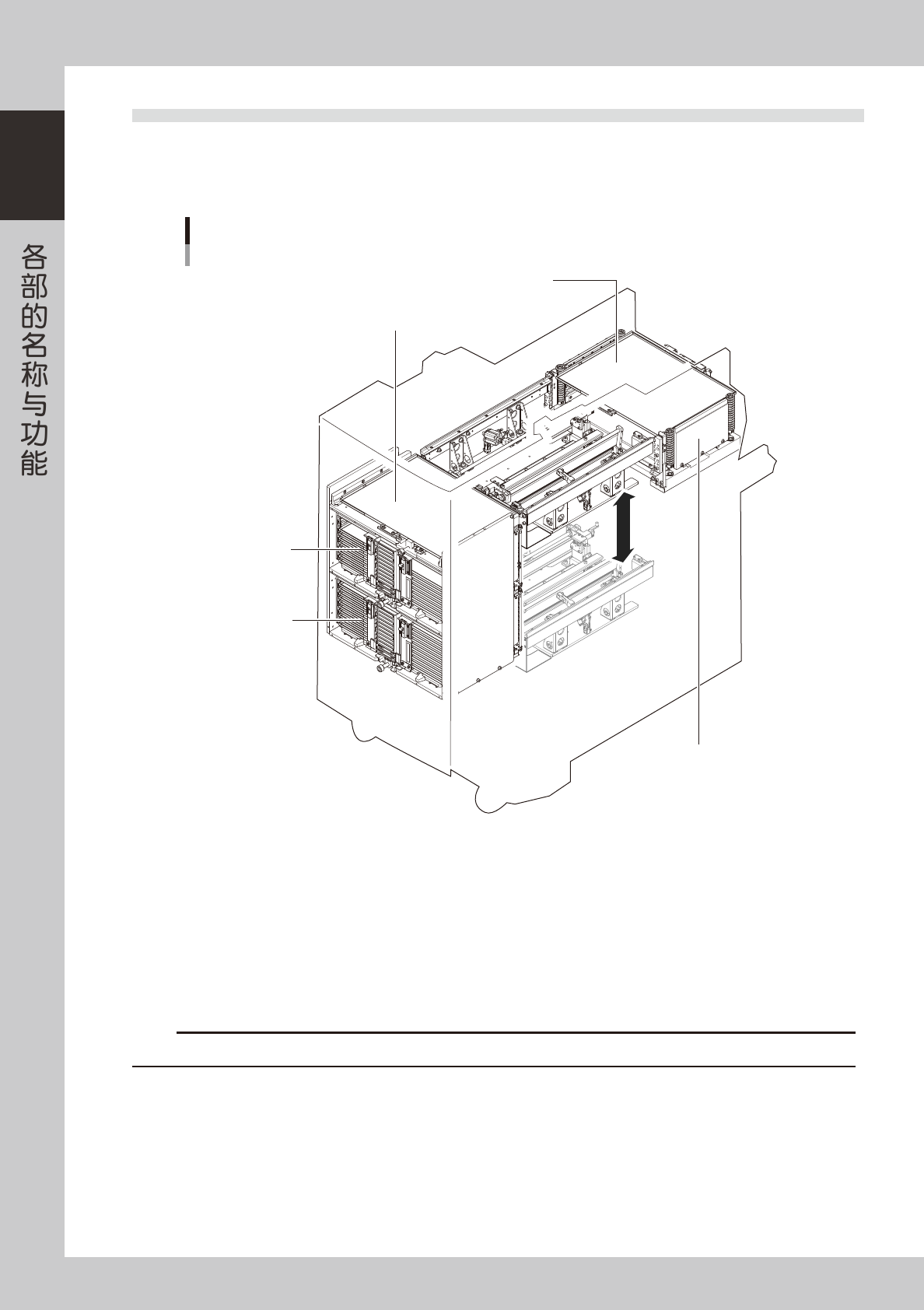

4.2 cATS 料车
预先将准备在生产中使用的盘装元件安装在 cATS 料车中，可以以料车为单位更换盘装元件。使用补充台，在生产
过程中也可以补充元件。
下面，介绍 cATS 料车各部的名称与功能。
cATS料车
托盘安装部
吸附位置 (最上层)
吸附台 (共8层)
补充台 (只能放置1张载盘)
载料箱1 (10层)
载料箱2 (10层)
25121-N9-00
■ 吸附台
从载料箱中抽出的载盘被按照使用顺序从上往下固定在吸附台，最上层为吸附位置。贴装头从最上层吸附元件。
■ 载料箱 1、载料箱 2
装盘装元件用的料箱。更换元件时，可以拆出载料箱更换。2 个载料箱合计可装入 20 张载盘。
■ 补充台
可以不停机直接补充元件 ( 只能放置 1 张载盘 )。
元件用完时，从吸附台移出的断料载盘被固定在该补充台上。
c
注意
更换载盘中的托盘时，也必须将载盘从补充台上取出之后再进行。
1-27
1

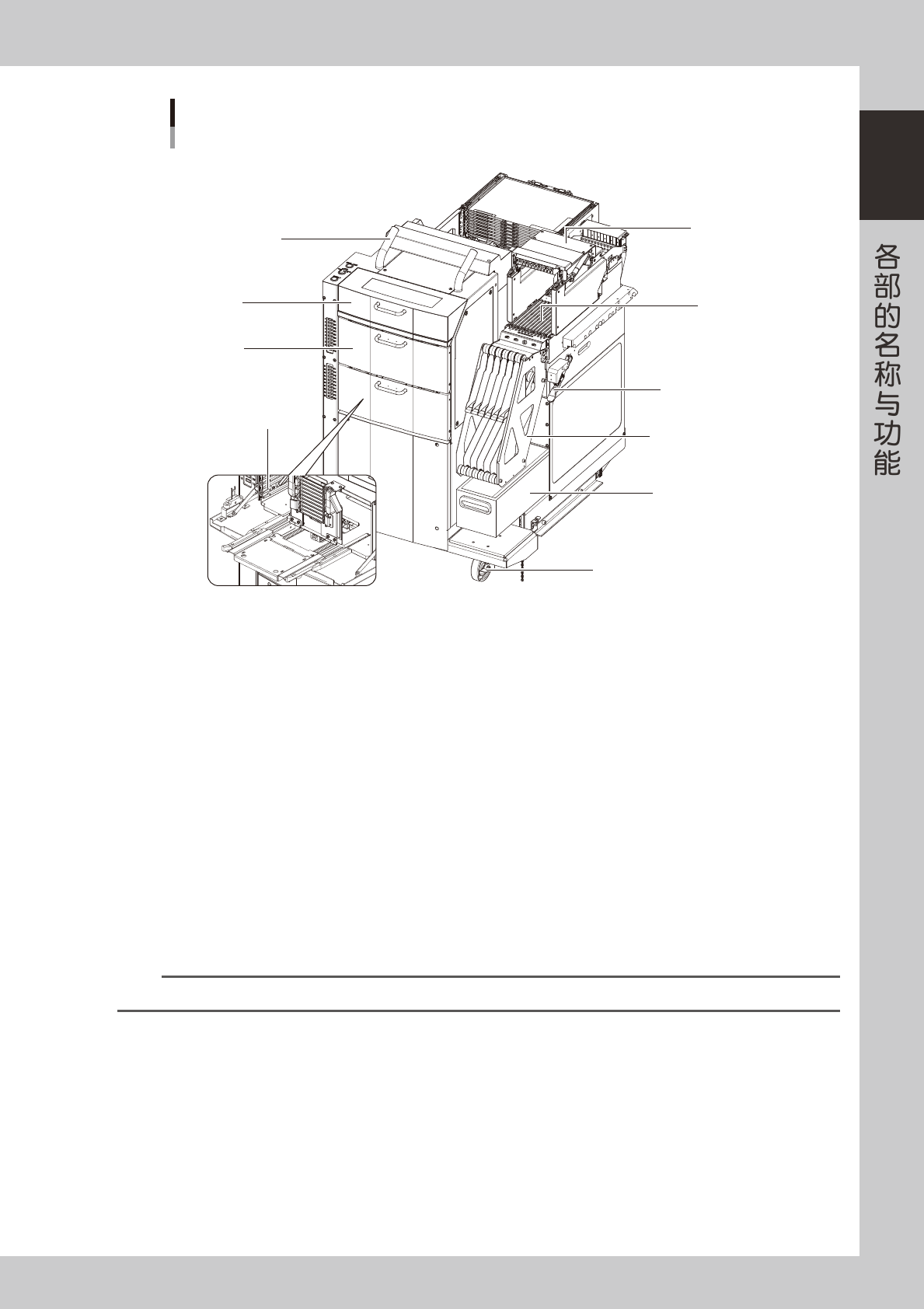

cATS料车主体
6
10
9
1
2
3
7
4
5
8
25122-N9-00
1. 柜门
打开该柜门可以更换载盘或载料箱。上面的为载料箱 1，下面的为载料箱 2。
2. 补充台安全盖
在运行过程中补充元件时，只要满足一定的条件，可以打开该安全盖补充元件。
3. 移动用把手
装卸或移动 cATS 料车时使用的把手。
4. 送料器架
以 8mm 宽度计算，最多可以安装 12 个 ZS 或 SS 电动送料器。详细内容，请参阅本章前述“4.1一次性换料车”的内容。
5. 空料带回收箱 ( 选配 )
用于接住用完元件后被废弃的空料带。
6. 脚轮锁、7. 导槽盖板、8. 料带盘托架
请参阅本章前述“4.1一次性换料车”的内容。
9. 载料箱
装载盘的位置。可以安装在载料箱装载柜中，也可以拆出。1 个载料箱最多可以安装 10 张载盘。
n
要点
关于载料箱的使用方法，请参阅后述第 2 章“4.2 料车式托盘供料装置 (cATS)”的内容。
10. 料车锁杆
将 cATS 料车插入贴片机之后，固定料车用的锁杆。料车的左右侧面各有 1 个。
