3-21 3 3.4 校正 以列表的形式显示贴片机自动运行中元件识别结果的校正量、错误编号等。 监控屏：校正 以装配MU贴装头的机型画面为例 26315-N9-00 · Head 号码 显示贴装头的号码。 有几个贴装头最多就可以显示几个号码。 显示从当前吸附开始的 1 个周期中使用的贴装头号码的识别结果， 但是在相机完成图像识别后才能显示。 · 元件号码 显示该贴装头吸附、识别的元件号码。 · 送料器安装号码 显示该贴装头吸附、识别的元…
3-20
3
· 标记监控屏模式
设置识别标记时的监控模式。根据设置的模式，在画面上显示数字、2 值图像等识别结果。该监控模式在运行过程中也可以
更改。
“无”
显示相机拍摄的图像，但不显示数字等识别结果。
“识别结果”
显示检测到的标记中心位置的坐标 ( 像素 ) 等。
“2 值图像”
显示相机拍摄的经 2 值化处理后的图像。
“多值图像”
显示相机拍摄的经图像处理后的图像。
“跟踪结果”
用线勾画出通过识别得到的标记和背景的界限。
“基准圆”
从已检出的标记中心开始，勾画出设定数据直径的标记 ( 只限特定的识别方式 )。
“内外接圆”
从已检出的标记中心开始，勾画出内接圆和外接圆 ( 只限特定的识别方式 )。
“误差图像”
显示误差图像 ( 只限特定的识别方式 )。
“单个数据”
检出多个物体时，显示单个数据 ( 只限特定的识别方式 )。
· [ 图像确认 ] 按钮
按该按钮，可以确认并保存贴片机停止自动运行前一瞬间的识别图像。进行确认和保存时，可以指定相机、贴装头。
3-21
3
3.4 校正
以列表的形式显示贴片机自动运行中元件识别结果的校正量、错误编号等。

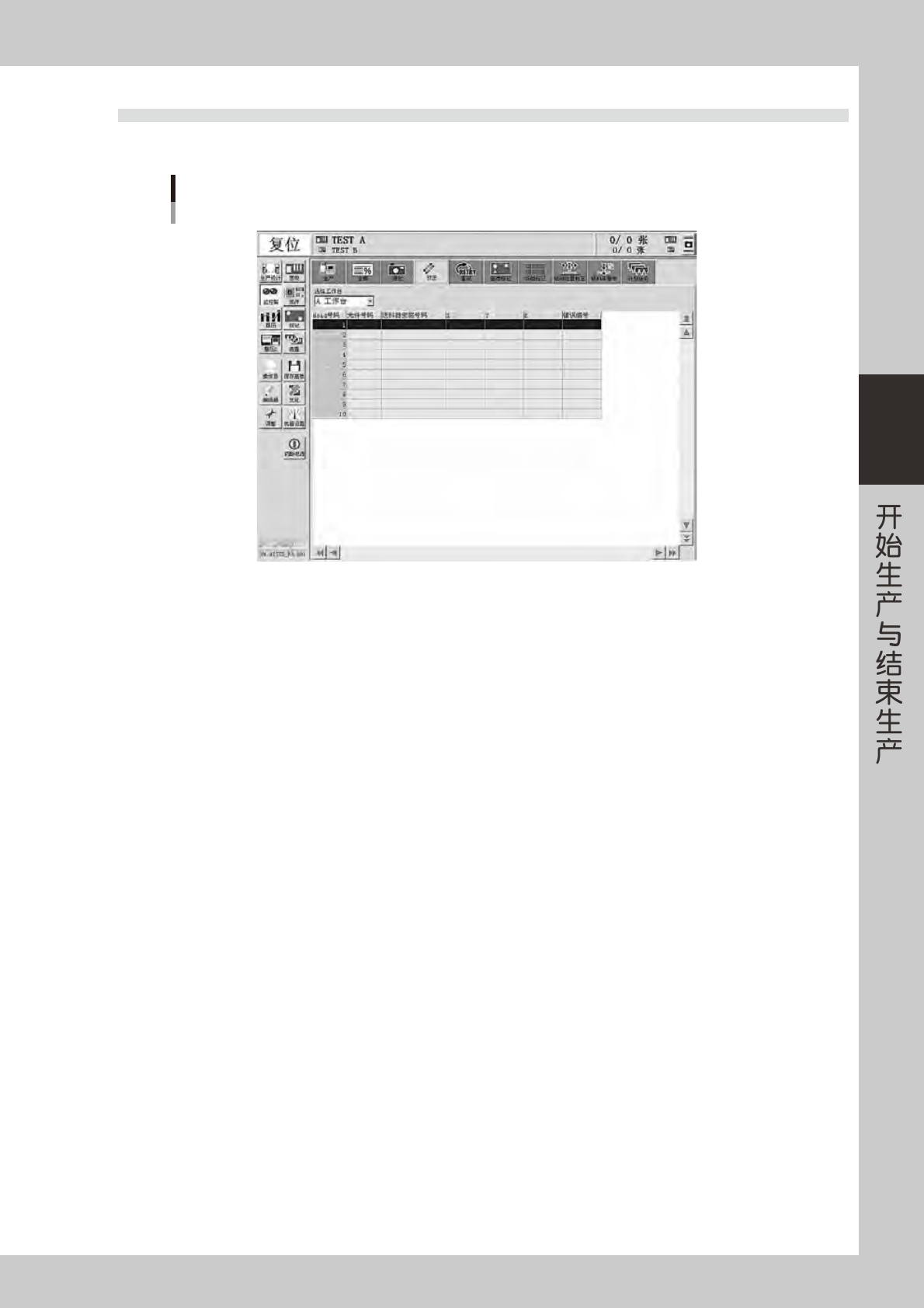

监控屏：校正
以装配MU贴装头的机型画面为例
26315-N9-00
· Head 号码
显示贴装头的号码。有几个贴装头最多就可以显示几个号码。显示从当前吸附开始的 1个周期中使用的贴装头号码的识别结果，
但是在相机完成图像识别后才能显示。
· 元件号码
显示该贴装头吸附、识别的元件号码。
· 送料器安装号码
显示该贴装头吸附、识别的元件的送料器号码。
· X、Y、R
显示该贴装头识别的元件校正量。该校正量是以吸嘴中心为基准的位置偏移量。
· 错误编号
显示该贴装头识别失败时的错误编号。
3-22
3
3.5 RETRY ( 重试 )
显示过去发生的 100 个错误履历。

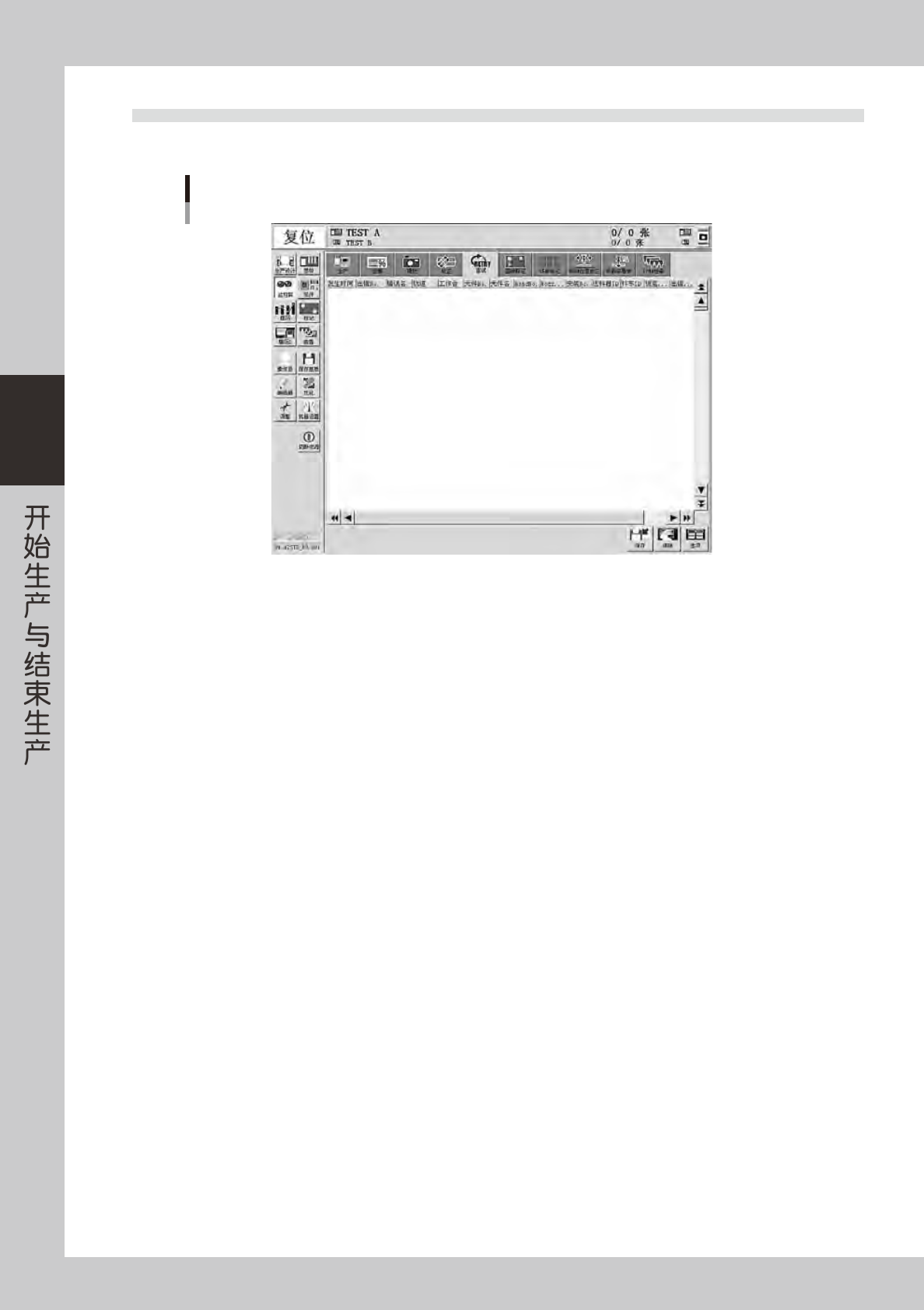

监控屏：重试
26316-N9-00
