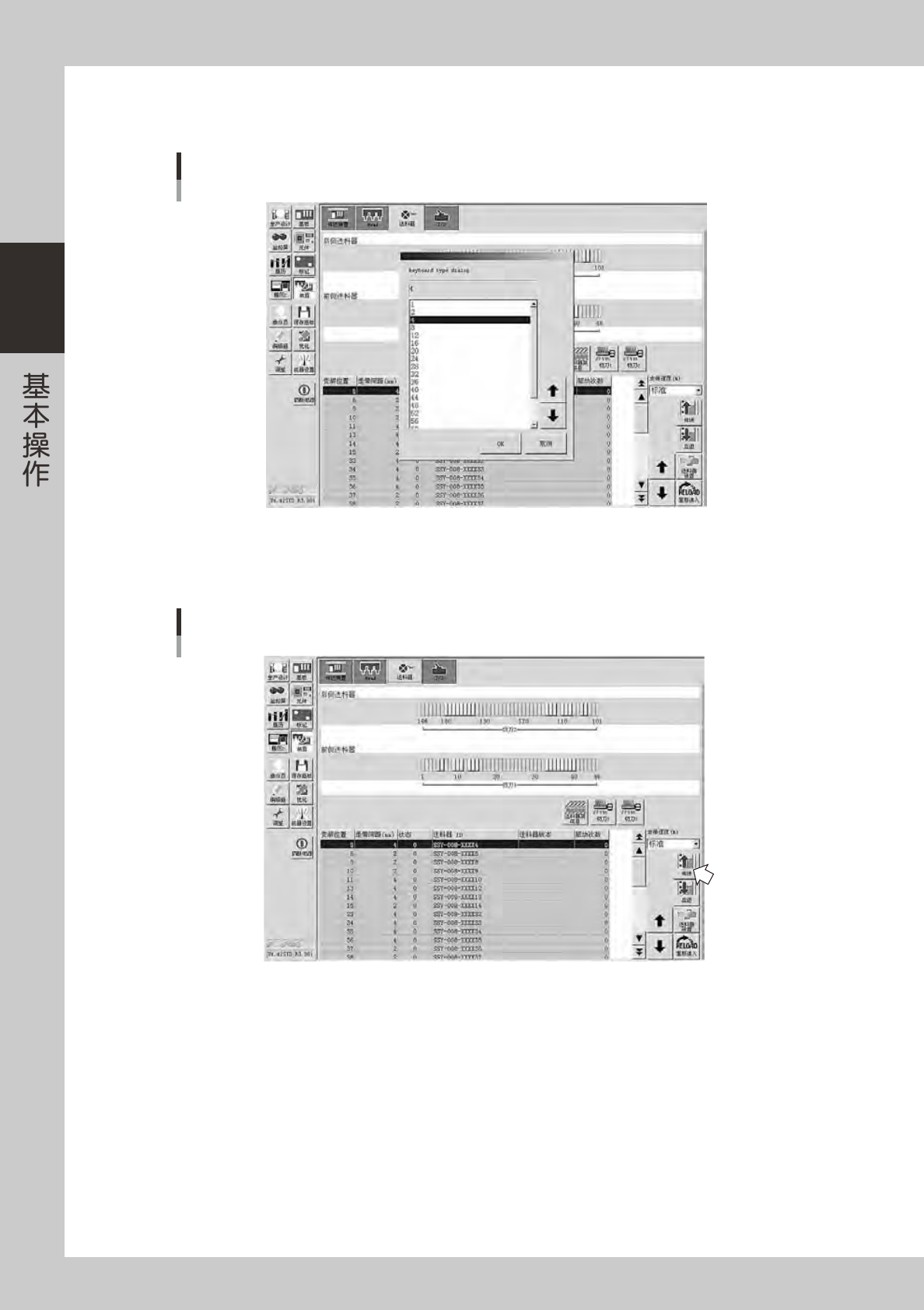

从下拉框中选择适合所安装元件用的间距，按 [OK] 按钮。
走带间距的设置
26218-N9-00
5
确认走带状态。
按画面右下方的 [ 传送 ] 按钮，确认料带是否按设置的走带间距被准确传送。
走带状态的确认
26219-N9-00
2-43
2
■ 在上料台或离线上料台设置
下面，介绍在上料台或离线上料台设置走带间距的方法。
1
确认送料器的走带间距。
确认显示窗中显示的间距。
2
设置走带间距。
按 [UP] 或 [DOWN] 按钮，设置适合所安装元件用的间距之后，按 [SET] 按钮确定。
走带间距的确认与设置

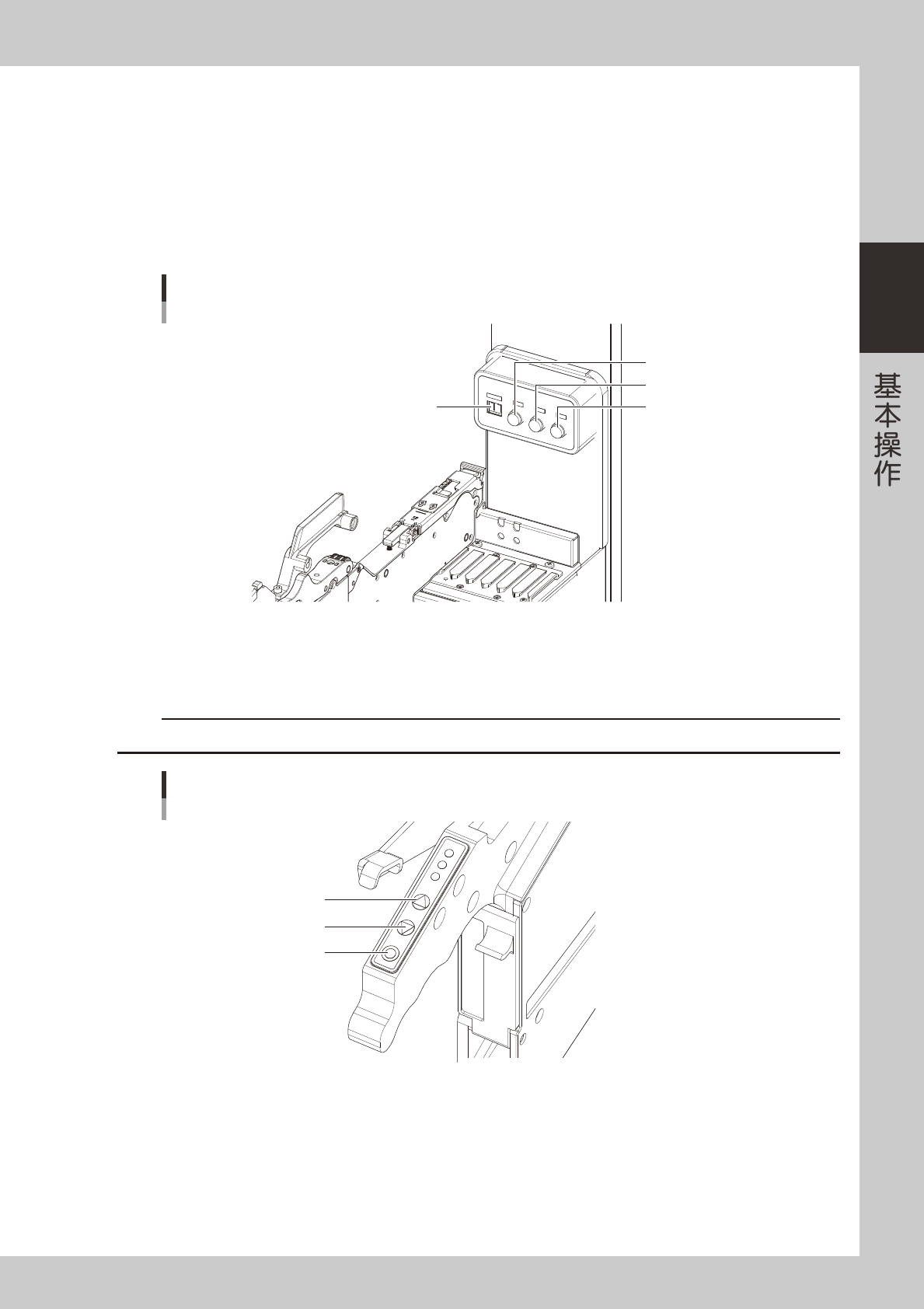

显示窗
[UP]按钮
[DOWN]按钮
[SET]按钮
25215-N9-00
3
确认走带状态。
按送料器机体的 [FEED] 按钮，确认料带是否被准确传送。
c
注意
调节吸附位置时，请勿按 [BACK] 按钮。务必按 [FEED] 按钮将料带进到前端之后，再调节吸附位置。
[FEED]按钮、[BACK]按钮、[FUNC]按钮
[FUNC]按钮
[BACK]按钮
[FEED]按钮
25217-N9-00
2-44
2
4.1.3 在一次性换料车上安装 SS 电动送料器时
1
打开导槽盖板。
如下图所示，打开左右的锁杆后，将导槽盖板向上打开。
一次性换料车
导槽盖板
锁杆
锁杆
锁杆
25218-N9-00
2
安装送料器。
将 SS 电动送料器安装到位。
3
关闭导槽盖板。
关闭导槽盖板，按两侧使锁杆锁住导槽盖板。
一次性换料车
导槽盖板
锁杆
锁杆
25219-N9-00
c
注意
关闭导槽盖板时，务必注意安全，注意不要夹伤手指。
