3-4
3
4

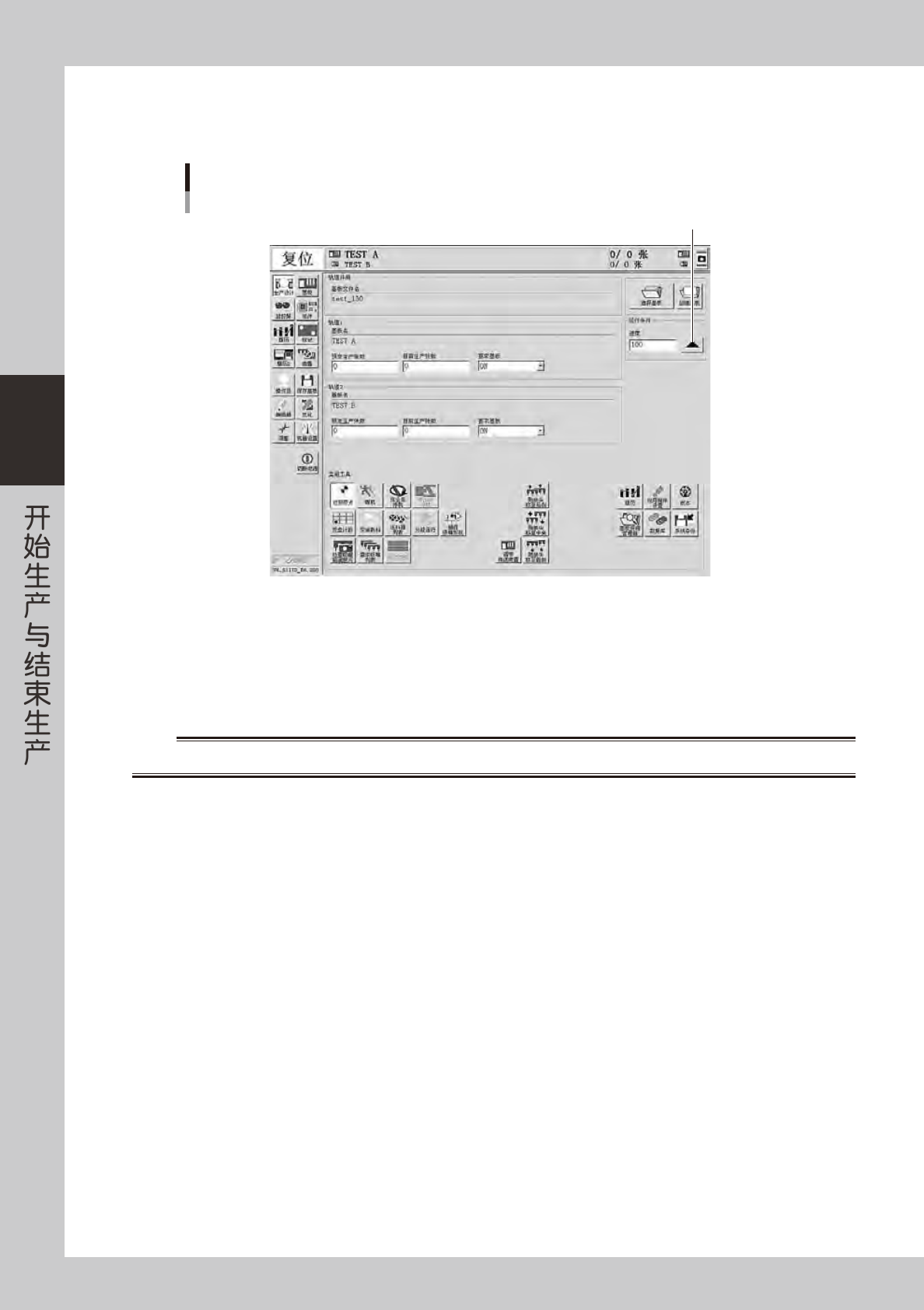

设置运行速度。
运行条件中的“速度”栏显示当前设置的运行速度。需要调节运行速度时，按 [ ▲ ] 按钮。
设置运行速度
运行速度的设置
26303-N9-00
5
开始运行。
1. 向右转动紧急停机按钮解除贴片机的紧急停机状态之后，按操作面板的 [READY] 按钮。
2. 确认安全之后，按操作面板的 [START] 按钮。
3. 入口传感器感应基板之后，传送带开始转动，将基板传至作业位置，开始贴装元件。
w
警告
绿色指示灯亮灯 ( 自动运行中 ) 时，严禁进入贴装头的可动范围之内。
3-5
3

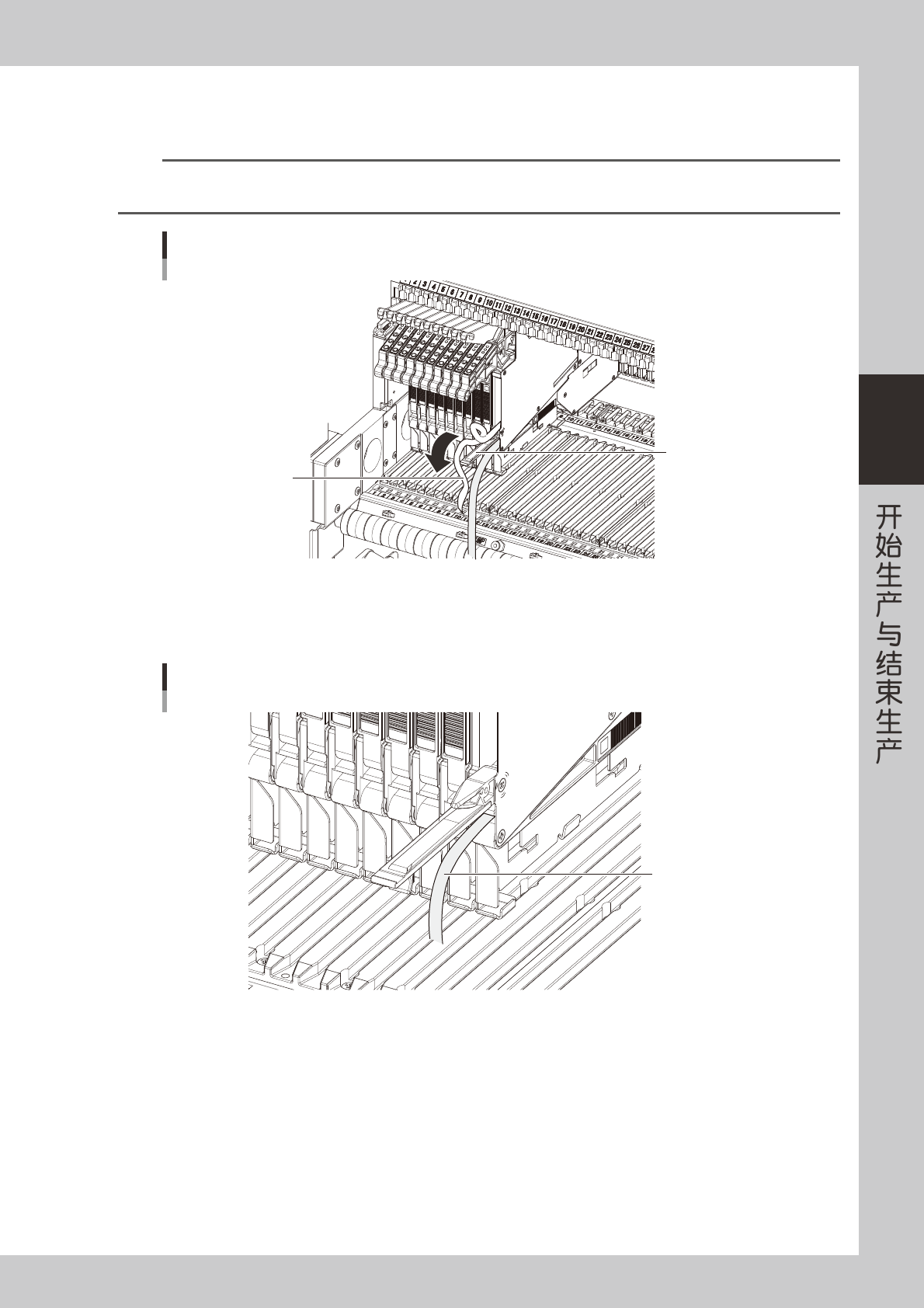

■ 盖带的清除
建议作为日常作业，定期清除用完的盖带。
n
要点
尤其是使用拼接料带功能连续供给元件时，如下图所示，因装不下用完的盖带，尾盖受挤压而自动打开 ( 如 8mm 带式元件，只能
装约 2 个料带盘的盖带 )。此时，也必须按照下列步骤，用尾盖内侧的切带刀将已用完的盖带切断。
尾盖自动打开时的状态
被挤出的盖带
尾盖
25300-N9-00
1
确认用完的盖带。
打开尾盖，确认尾盖内是否积存了用完的盖带。
用完盖带的确认
载带
25301-N9-00

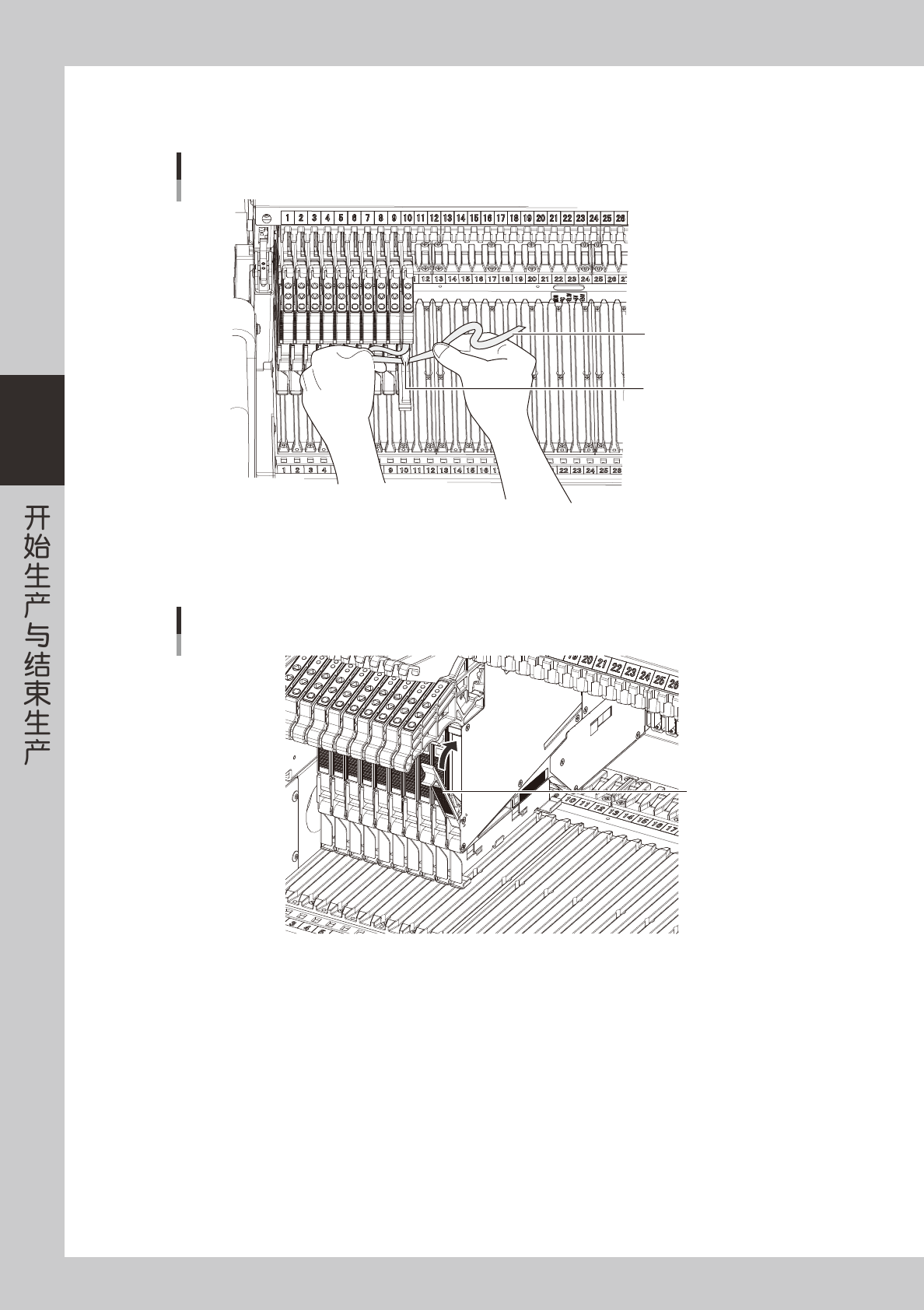

3-6
3
2
切断用完的盖带。
用安装在尾盖内侧的切带刀切断盖带。
盖带的切断
需清除的盖带
切带刀
25302-N9-00
3
关闭尾盖。
尾盖的开关为磁性开关，易于开关。
尾盖的关闭
尾盖
25303-N9-00
