2-11
2
■ 与供料装置相关的错误
编号 错误名和内容
Ea29259
前侧料车的上侧导槽盖板被打开了
状态 因前侧料车的上侧导槽盖板被打开了，所以机器进入了紧急停机状态。
原因 前侧料车的上侧导槽盖板没有被正确关闭。
解决方法 请关闭前侧料车的上侧导槽盖板。
Ea30106
送料器料车连接错误
状态 无法正确检测出送料器料车。
原因 因料车的连接状态不良，导致送料器料车无法正常进行通信。
解决方法
确认料车的连接状态。
确认送料器料车的通信状态是否正常。
料车的状态可以通过料车上的 LED，与正常料车进行比较。
Ea29108
自动托盘交换器 抓手台错误
状态 托盘交换器无法运行。
原因 因抓手台上已有载盘，所以托盘交换器无法运行。
解决方法 请将抓手台上的载盘退回载料箱内。
Ea29129
自动托盘交换器 补充台载盘夹错误
状态 托盘交换器无法运行。
原因 因补充台的载盘夹没有锁定，所以托盘交换器无法运行。
解决方法 请打开补充台的安全盖，锁定载盘夹。
Ea29138
自动托盘交换器 吸附台有载盘弹出
状态 托盘交换器无法运行。
原因 载盘弹出了吸附台。
解决方法
请按紧急停机按钮后，用手将载盘退回吸附台。
＊当前的传感器状态，可以在 [ 装置 ]-“自动托盘”或“I/O”画面确认。
Ea29173
自动托盘交换器 有不明载盘
状态 托盘交换器无法运行。
原因 在退回或抽出载盘的过程中，检测到有不明载盘。
解决方法
请将抓手台上的载盘退回载料箱中。
如果按下紧急停机按钮，可以打开托盘交换器的柜门将载盘退回载料箱中。
Ea29174
自动托盘交换器 载盘不见了
状态 托盘交换器无法运行。
原因 在退回或抽出载盘的过程中，在抓手台上没有检测到载盘。
解决方法
如果载盘弹出了载料箱，请将其退回载料箱。
如果按下紧急停机按钮，可以打开托盘交换器的柜门将载盘退回载料箱中。
2-12
2
■ 其它
编号 错误名和内容
Ea00109
贴装动作中执行了紧急停机
状态
在贴装元件的动作过程中，进行了紧急停机处理。贴装动作可能已不稳定。
重新开始自动运行时，贴料后会自动停止运行，可以确认贴装位置的图像。
原因 在贴装元件的动作过程中进行了紧急停机处理。
解决方法 对该元件进行跟踪，确认是否已正确贴装。
Ea00818
因“基板宽度轴安全确认传感器”发生了反应，而进入了紧急停机状态。
状态 请查明原因并解决。
原因 因“基板宽度轴安全确认传感器”发生了反应，而进入了紧急停机状态。
解决方法 确认“基板宽度轴安全确认传感器”的状态。
Ea02722
运行开始确认
状态
贴装位置上有还未完成贴装的基板。如果继续自动运行，没有贴装的基板可能会被传至下游。
请确认贴装位置上的基板状态，如果还未完成贴装，请用中途开始运行的命令完成贴装。
原因 贴装位置上有还未完成贴装的基板。如果继续自动运行，没有贴装的基板可能会被传至下游。
解决方法 请确认贴装位置上的基板状态，如果还未完成贴装，请用中途开始运行的命令完成贴装。
Ea02889
吸料动作中执行了紧急停机
状态 在吸料的动作过程中，进行了紧急停机处理。吸料动作可能已不稳定。请确认元件的吸附状态。
原因 在吸料的动作过程中进行了紧急停机。吸附动作可能已不稳定。
解决方法 确认元件的吸附状态。
Ea07871
无法执行命令
状态 因未完成复位，所以无法执行命令。请重新进行复位。
原因 因未完成复位，所以无法执行命令。
解决方法 请重新进行复位。
Ea01277
X1
轴
2
次极限溢出
状态 已紧急停机！请将
X1
轴移至安全位置。成功解除紧急停机时，亮着的红色指示灯会熄灯。
原因 发生了
X1
轴
2
次极限溢出。
解决方法 手动将
X1
轴移至安全位置。
Ea01278
Y1
轴
2
次极限溢出
状态 已紧急停机！请将
Y1
轴移至安全位置。成功解除紧急停机时，亮着的红色指示灯会熄灯。
原因 发生了
Y1
轴
2
次极限溢出。
解决方法 手动将
Y1
轴移至安全位置。
2-13
2
2.操作画面和各种按钮
操作机器之前，必须充分了解软件系统画面的基本构成和操作方法。
n
要点
标准规格时，因没有键盘和鼠标，所有操作都通过触摸屏进行。输入参数时，会显示编辑框，可以通过触控笔操作与输入。
2.1 操作画面的基本构成
本机的操作画面由“状态区”、“按钮区”、“自由区”构成。
按钮区1
按钮区2 按钮区3
状态区

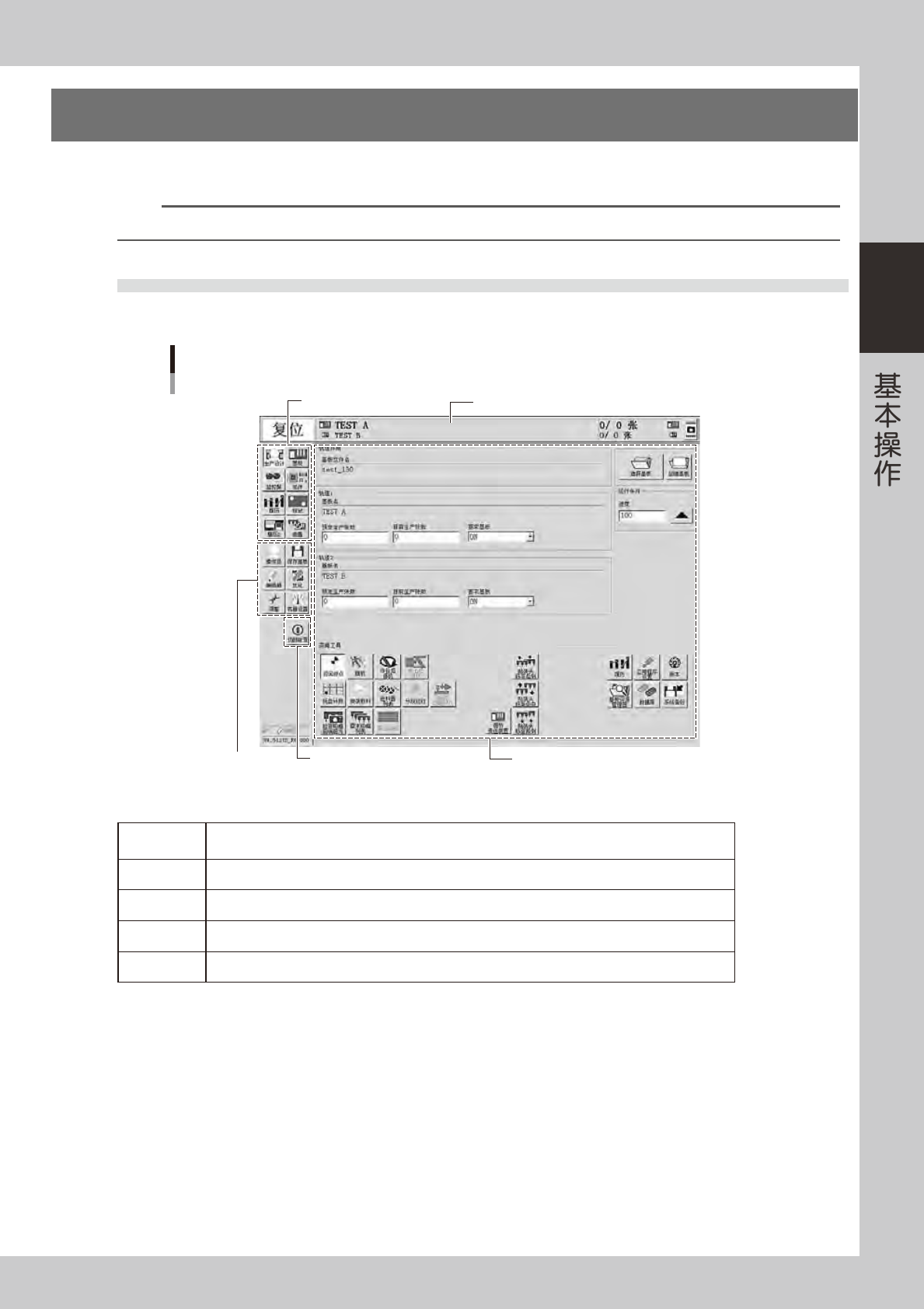

画面构成
“生产设计”画面
自由区
26200-N9-00
■ 画面上的分区
状态区
左端显示当前的机器状态 ; 中央显示所选基板的名称 ; 右端显示基板的生产张数。
( 本机为双轨贴片机，使用两条轨道进行生产时，以上下两行分别显示各轨道的基板名和生产张数。)
按钮区
1
可选择主要的操作菜单。随着所选按钮，“自由区”的画面内容自动切换。
按钮区
2
设有启动辅助功能的按钮。
按钮区
3
设有关闭机器电源的 [ 切断电源 ] 按钮。
自由区 显示用菜单按钮选择的操作画面。
