1-18 1 3.4 排气站 3.4.1 排气清洁吸嘴轴的功能 使用排气站，可以对吸嘴以及吸嘴轴内施加高压排气，吹除尘屑清洁吸嘴以及吸嘴轴。此外，YSM40R 的排气站 还增加了废弃微型芯片的功能。 ■ 微型芯片废弃功能 使用通常的废弃方法无法丢弃的元件，可以通过排气站进行侧面吹除强制丢弃。 如下图所示，使用排气站中的 4 个排气孔，对贴装头进行分组排气。 操作方法，参照后述“3.4.2 吸嘴轴排气的操作方法” 。 排气站 排气站 25…
1-17
1

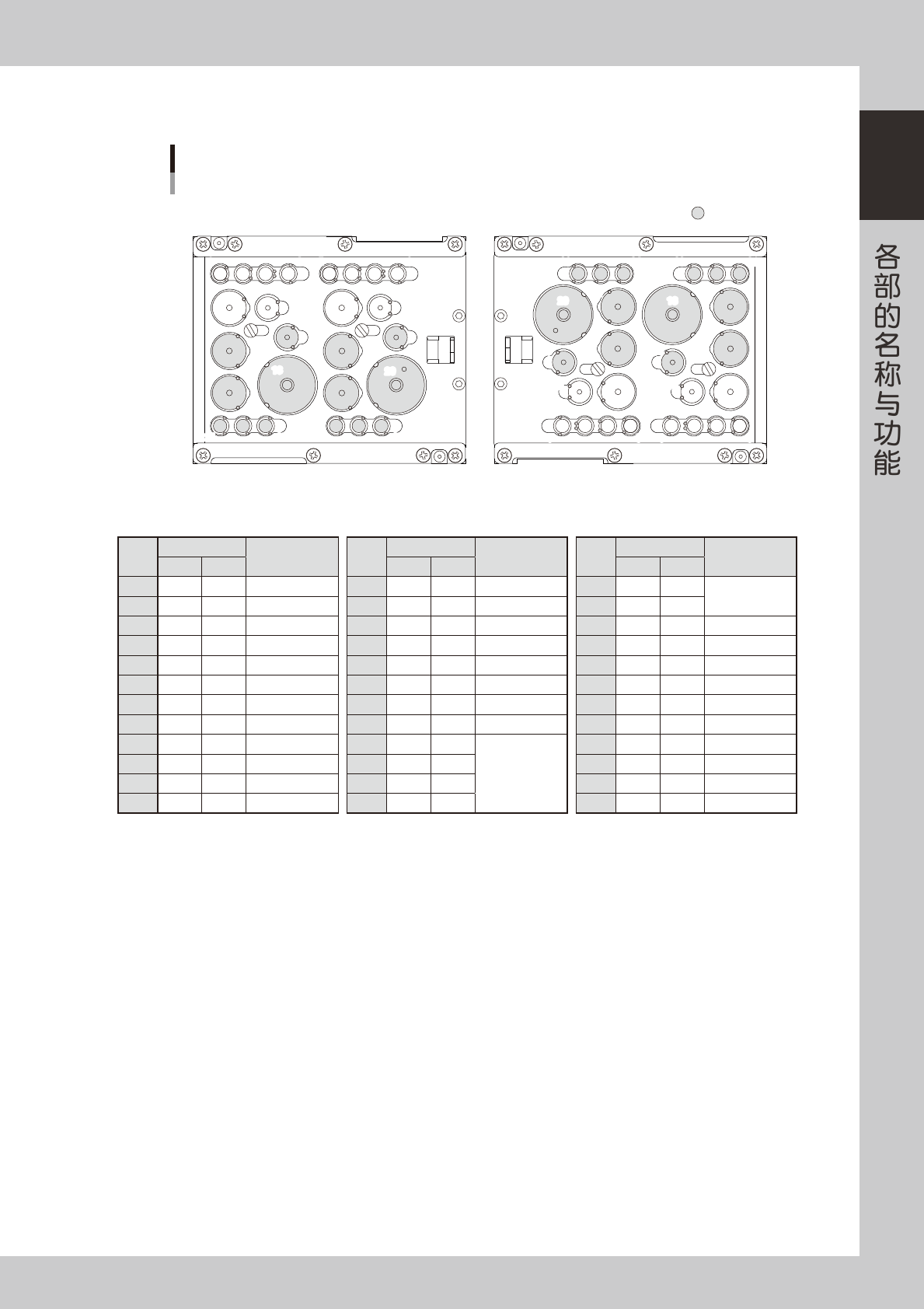

3.3.3 FL 贴装头用吸嘴交换站
FL贴装头
60X系列吸嘴
贴片机正面
■ A工作台 ■ B工作台
：定制吸嘴区
1 26
20 18
19 17
16
12
11
10
9
14
15 13
24 23 2154 8
8 45 1
21 2423 26
9 1110 12
13 15
17 19
14 16
18
20
25117-N9-00
No.
贴装头 No.
吸嘴类型
No.
贴装头 No.
吸嘴类型
No.
贴装头 No.
吸嘴类型
A B A B A B
1 1 2 Type601A 13 1 2
定制
(15mm) 25 2 1
Type600A
/
定制
2 1 2 Type602A 14 1 2
定制
(8mm) 26 2 1
3 1 2 Type603A 15 2 1
定制
(15mm)
4 1 2 Type606A 16 2 1
定制
(8mm)
5 2 1 Type601A 17 1 2
定制
(15mm)
6 2 1 Type602A 18 1 2
定制
(25mm)
7 2 1 Type603A 19 2 1
定制
(15mm)
8 2 1 Type606A 20 2 1
定制
(25mm)
9 1 2 Type605A 21 1 2
Type600A
/
定制
10 1 2 Type604A 22 1 2
11 2 1 Type605A 23 1 2
12 2 1 Type604A 24 2 1
1-18
1
3.4 排气站
3.4.1 排气清洁吸嘴轴的功能
使用排气站，可以对吸嘴以及吸嘴轴内施加高压排气，吹除尘屑清洁吸嘴以及吸嘴轴。此外，YSM40R 的排气站
还增加了废弃微型芯片的功能。
■ 微型芯片废弃功能
使用通常的废弃方法无法丢弃的元件，可以通过排气站进行侧面吹除强制丢弃。
如下图所示，使用排气站中的 4 个排气孔，对贴装头进行分组排气。
操作方法，参照后述“3.4.2 吸嘴轴排气的操作方法”。
排气站
排气站
25118-N9-00
1-19
1
3.4.2 吸嘴轴排气的操作方法
下面，介绍在任意时机手动进行吸嘴轴排气的方法。
1
打开 [ 装置 ]-“Head”选项卡。
2
按 [ 清洁排气 ] 按钮。
吸嘴轴排气
26100-N9-00
3
选择准备进行排气清洁的吸嘴。
显示“选择吸嘴”的对话框之后，从下拉框中选择准备进行排气清洁的工作台并勾选吸嘴之后，
按 [OK] 按钮。
“选择吸嘴”对话框
勾选准备进行行排气清洁的吸嘴
选择工作台
26101-N9-00
c
注意
如果贴装头上装有无法使用排气清洁的吸嘴时，会与排气站发生碰撞而被损坏。因此，开始排气清洁之前，请务必确认贴装头上安
装的吸嘴是否与选定的吸嘴一致。
