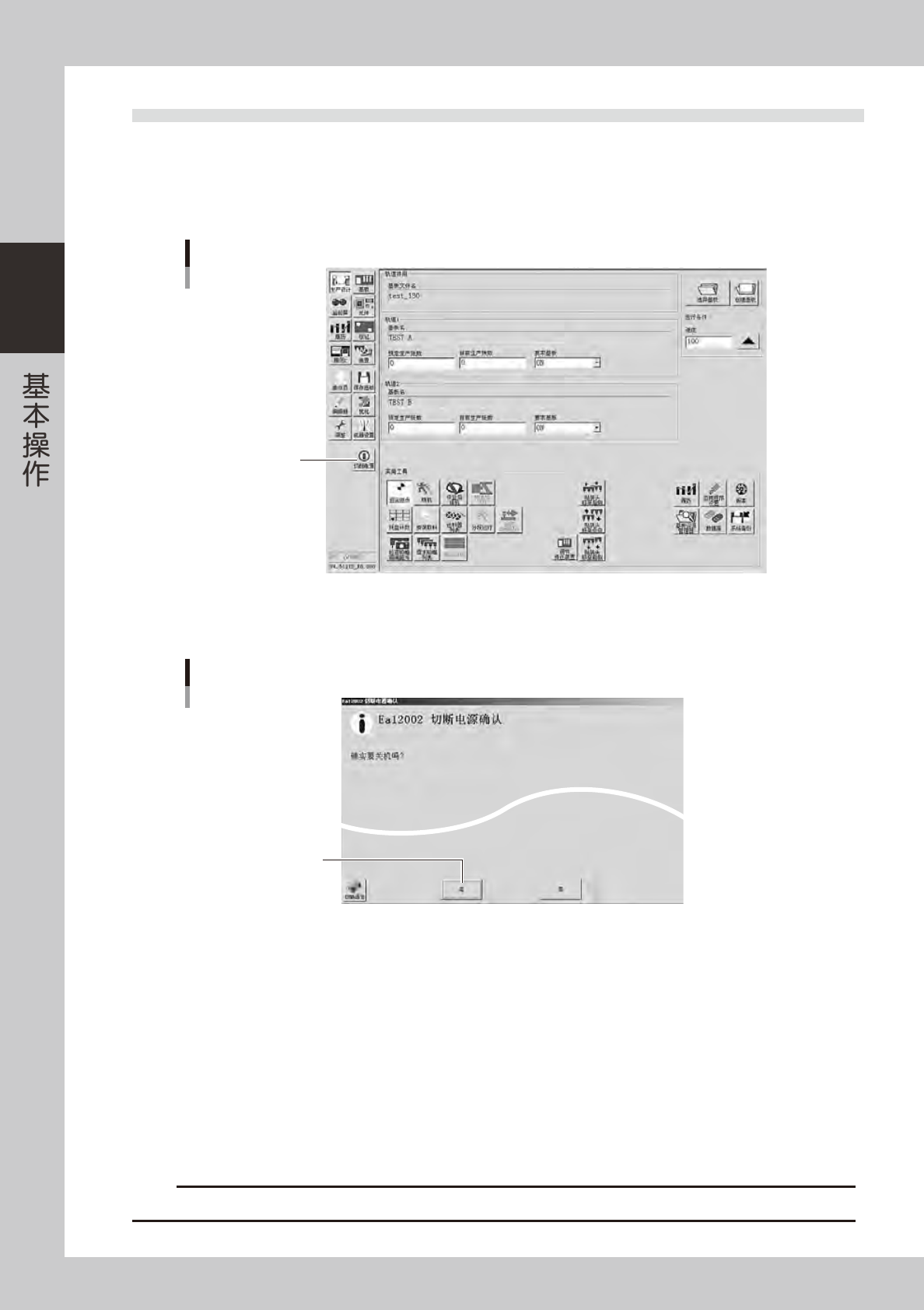

1.4 关机
下面，介绍关闭贴片机电源的方法。
1
按 [ 切断电源 ] 按钮。
按左侧按钮区的 [ 切断电源 ] 按钮。
[切断电源]按钮
[切断电源]按钮
26231-N9-00
2
确认对话框显示后，按 [ 是 ] 按钮。
按[是]按钮
关机确认对话框
26232-N9-00
3
向原点位置移动。
向原点位置移动的确认对话框显示之后，按 [OK] 按钮。
4
切断电源的确认对话框显示之后，按 [OK] 按钮。
e
5
按紧急停机按钮。
显示紧急停机对话框之后，按紧急停机按钮，再按 [OK] 按钮。
6
将机器的电源开关旋至 OFF。
允许关闭电源的画面显示之后，将贴片机右下方的电源开关向左旋至 OFF。
c
注意
无视操作顺序，强制关闭电源开关是导致程序与机器被损坏的原因。
2-7
2
1.5 具有代表性的错误提示及其解决方法
下面，介绍运行过程中可能会显示的具有代表性的错误提示及其解决方法。
■ 与贴装头、吸嘴相关的错误
编号 错误名和内容
Ea00097
吸嘴误识别错误
状态
图像识别的结果为，元件电极部的亮度没有达到元件识别亮度的要求。可能误把吸嘴当成元件识别了。
请检查并清洁该贴装头的吸嘴。
原因 元件电极部的亮度没有达到元件识别亮度的要求。可能误把吸嘴当成元件识别了。
解决方法 检查并清洁该贴装头的吸嘴。调整元件数据的元件识别亮度。
Ea00204
吸嘴交换站状态错误
状态 预备在下一步使用的吸嘴不在吸嘴交换站中。请确认吸嘴交换站信息。
原因 预备使用的吸嘴没有设置在吸嘴交换站信息中。
解决方法 确认吸嘴交换站信息的设置。
Ea00850
联锁错误
状态 有下降端传感器为
OFF
状态的贴装头。请查明错误原因并解决。
原因 因贴装头动作不良引起贴装头无法完全上升，或传感器错误。
解决方法 确认贴装头的上下移动。
Ea00864
联锁错误
状态
因贴装头的高度处于危险位置，所以无法移动
X
、
Y
、
R
、
W
轴。
Z
轴正在移动或
Z
轴安全传感器为
OFF
状态。请将贴装头移至安全高度。
原因 贴装头处于下降状态，或传感器已损坏。
解决方法 手动使
Z
轴上升。
Ea00865
联锁错误
状态 因吸嘴交换站不在下降端，所以无法移动
X
、
Y
轴。
原因 吸嘴交换站在上升。吸嘴交换站下降端传感器没有反应。
解决方法
用手动模式使吸嘴交换站下降。在吸嘴交换站下降的状态下确认
I/O
画面
，如果传感器没有反应必须
更换传感器。
Ea00871
〈〈〈 警 告
传感器异常〉〉〉
贴装头的上下动作异常，可能是下列原因所致。
状态
-
基板的固定异常。
-
吸附
高度、贴装高度异常。
-
下降端传感器异常。
-
贴装头下降阀的动作异常。
-
吸嘴
轴已变形。
-
在下降开始后
1
秒以内未能到达下降端。
原因
1. 基板面的位置过高，汽缸无法下降到传感器可以感应的位置。
2. 贴装高度、吸附高度的值过大，汽缸无法下降到传感器可以感应的位置。
3. 下降端传感器位置不正确导致传感器的感应不稳定。
4. 贴装头下降阀内活塞的动作不顺畅。
5. 吸嘴轴变形，贴装头无法上下运行。
解决方法 根据上述提示的原因，查明并解决。
Ea00880
〈〈重大错误〉〉在 I/O 流程贴装元件时发生真空压检查错误
状态
在贴装元件时负压没有充分下降。因元件可能被带回，所以请立即对吸嘴和阀等进行检查。
如果在此状态下继续自动运行，可能会引起元件被带回或重复贴装等现象。
原因 在贴装元件时负压没有充分下降。可能元件已被带回。
解决方法 打开[装置]→“
Head”
选项卡，立即确认吸嘴和阀的动作。
2-8
2
编号 错误名和内容
Ea02652
联锁错误
状态 因贴装头的高度处于危险位置，所以无法移动
X
、
Y
、
R
、
W
轴。请将贴装头移至安全高度。
原因 因贴装头的高度处于危险位置，所以无法移动
X
、
Y
、
R
、
W
轴。
解决方法 将贴装头移至安全高度。装有下降端传感器的机器必须确认贴装头下降端传感器的状态。
Ea02653
联锁错误
状态 贴装头的高度处于危险位置。请将贴装头移至安全高度。
原因 返回原点后的贴装头的高度处于危险位置。
解决方法 确认贴装头的
Z
轴当前位置是否处于危险高度。
Ea02778
BNC 吸嘴取出错误
状态 从吸嘴交换站取出吸嘴失败了。贴装头的吸气负压低于轴释放级别，因而无法确认吸嘴是否已被取出。
原因
1.贴装头未能装上吸嘴。
2.贴装头已装上了吸嘴，但吸气负压低于轴释放级别。
解决方法
1.重新调整“机器设置”-“机器数据”-“站装置”-“吸嘴交换站”画面中的贴装头高度、角度、位置等。
2.重新调整“机器设置”-“机器数据”-“Head”-“吸附 / 贴装级别”画面的“吸嘴轴释放级别”。
Ea02779
BNC 吸嘴放回错误
状态 向吸嘴交换站放回吸嘴失败了。贴装头的吸气负压高于轴释放级别，因而无法确认吸嘴是否已被放回。
原因
1.贴装头未能将吸嘴放回吸嘴交换站中。
2.贴装头已将吸嘴放回了吸嘴交换站中，但吸气负压高于轴释放级别。
解决方法
1.重新调整“机器设置”-“机器数据”-“站装置”-“吸嘴交换站”画面中的贴装头高度、角度、位置等。
2.重新调整“机器设置”-“机器数据”-“Head”-“吸附 / 贴装级别”画面的“吸嘴轴释放级别”。
Ea02906
吸嘴更换状态错误
状态
无法确定当前安装的
ANC
吸嘴。请确认下列项目。
1
．吸嘴交换站的传感器状态
原因 无法确定当前安装的
ANC
吸嘴。
解决方法 确认吸嘴交换站的传感器状态。
Ea07563
吸嘴被搁置
状态 进行排气清洁吸嘴轴的过程中，吸嘴可能脱落了。
原因 贴装头无法检测到吸嘴。
解决方法
请在该工作台对各贴装头确认下列项目。
-排气站上是否留有吸嘴。
-机器中是否掉落有从贴装头上脱落的吸嘴。
-贴装头上的吸嘴是否快要脱落。
