3-9 3 1.1.4 取出了基板时 操作与动作 状态 按 [RESET] 按钮，进行了复位。 下游传送台 上游传送台 已贴装完 已贴装完 取出了基板 下游传送台 上游传送台 取出基板 按 [START] 按钮，重新开始。 查找基板 查找基板 确认基板 ( 上游 ) 取出了基板时，按 [ 是 ] 按钮。→下游基板被移到固定位置。 需要确认是否真有基板时，按 [ 否 ] 按钮。→操作到此结束。 下游基板被移到…
3-8
3

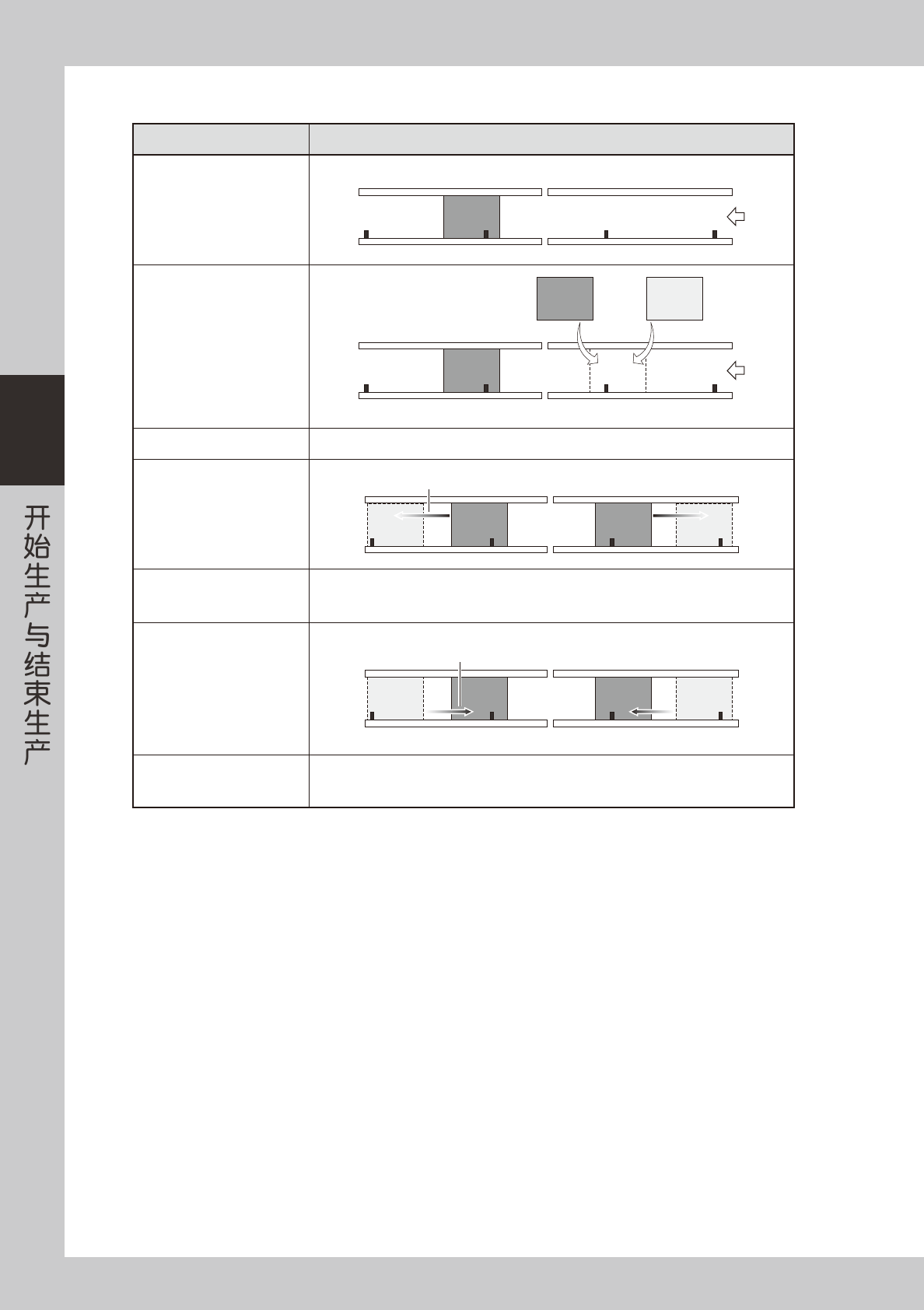

1.1.3 复位状态中投入了基板时
操作与动作 状态
按 [RESET] 按钮，进行了复位。
下游传送台 上游传送台
已贴装完
投入了基板 ( 上游 )
下游传送台 上游传送台
或投入的基板为
接下来
准备贴装
已贴装完
已贴装完
的基板
按 [START] 按钮，重新开始。
查找基板
查找基板
确认基板 ( 上游 )
投入的是接下来准备贴装的基板时，按 [ 是 ] 按钮。→基板被移到固定位置。
投入的是已完成贴装的基板时，按 [ 否 ] 按钮。→基板被移到固定位置。
需要确认是否真有基板时，按 [ 取消 ] 按钮。→操作到此结束。
基板被移到固定位置
基板被移到固定位置
开始运行
在确认基板中选择了 [ 是 ] 按钮时→固定基板后开始贴装。
在确认基板中选择了 [ 否 ] 按钮时→传向下游设备。
3-9
3

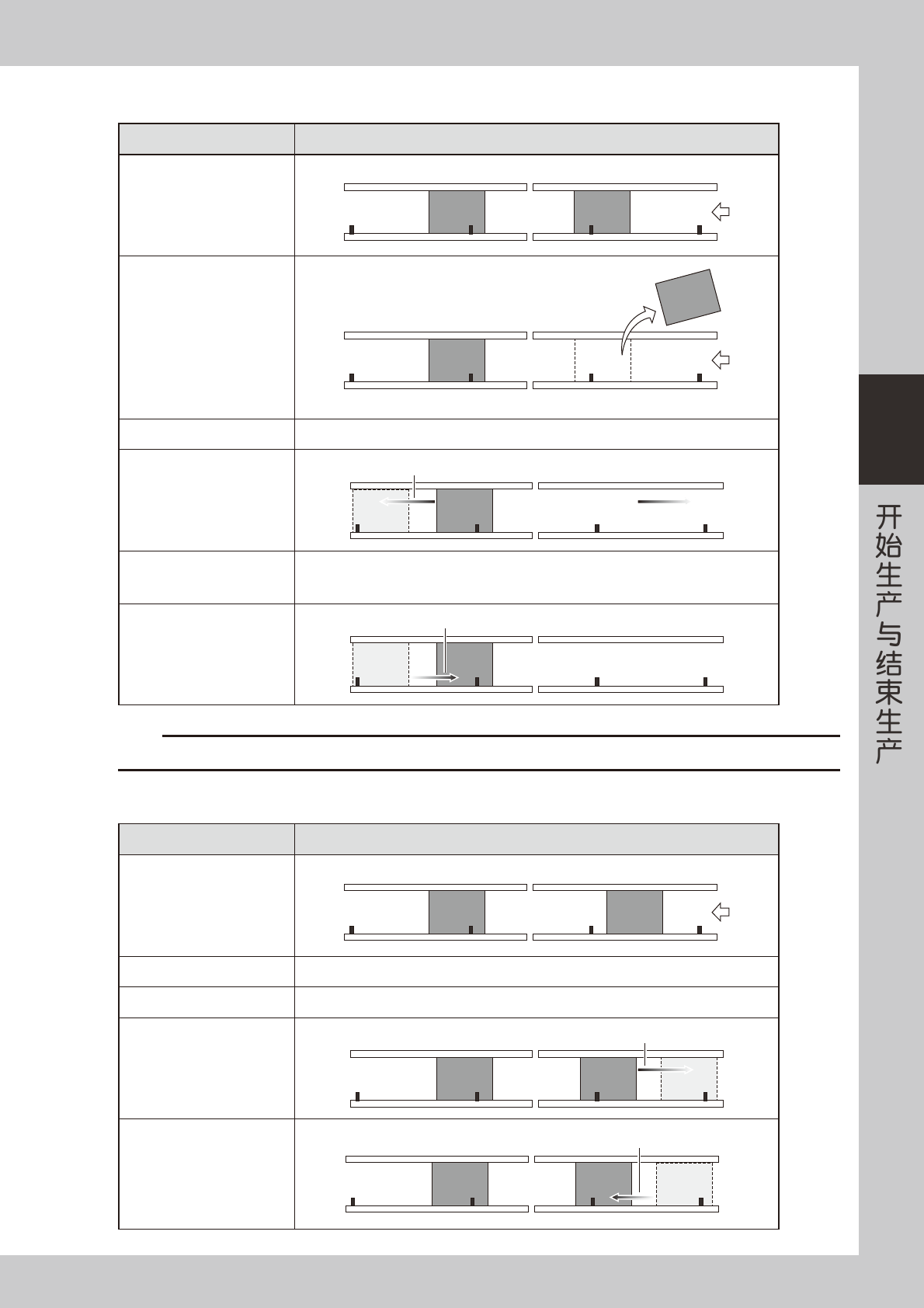

1.1.4 取出了基板时
操作与动作 状态
按 [RESET] 按钮，进行了复位。
下游传送台 上游传送台
已贴装完 已贴装完
取出了基板
下游传送台 上游传送台
取出基板
按 [START] 按钮，重新开始。
查找基板
查找基板
确认基板 ( 上游 )
取出了基板时，按 [ 是 ] 按钮。→下游基板被移到固定位置。
需要确认是否真有基板时，按 [ 否 ] 按钮。→操作到此结束。
下游基板被移到固定位置之后，
开始运行
基板被移到固定位置
c
注意
取出基板时，请务必先解除基板的固定状态，再滑动传送轨导板后取出基板。
1.1.5 发生传送错误时
操作与动作 状态
因传送错误停机时
下游传送台 上游传送台
传送错误
显示提示画面 按照提示，确认基板位置并移动基板。
按 [START] 按钮，重新开始。
查找基板
查找基板
基板被移到固定位置之后，
开始运行
基板被移到固定位置
3-10
3
1.2 “跳过拼板”功能

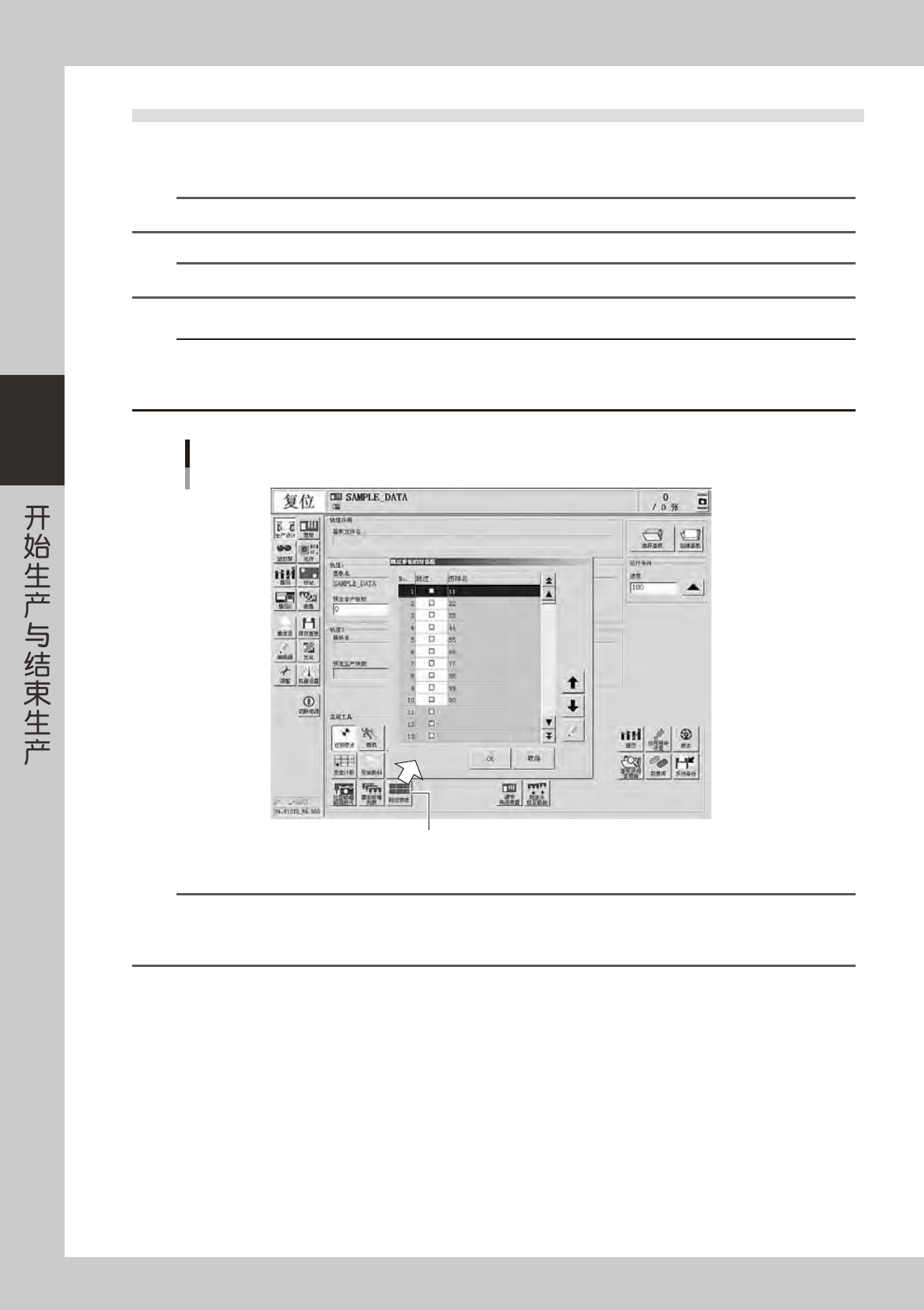

如果读入扩展了拼板的基板程序，生产设计画面的 [ 跳过拼板 ] 按钮会被激活。按该按钮，可以打开“跳过拼板的
对话框”画面。想以拼板为单位跳过贴装时，使用本功能。
n
要点
使用两条轨道进行生产时，用轨道切换按钮切换到需要操作的轨道之后再操作。
n
要点
“跳过拼板”功能，只能在进行了拼板扩展 ( 有参考数据 ) 的基板程序中使用。关于拼板扩展的详细内容，请参阅《程序设计手册》。
c
注意
本功能，只有在版本为 VGOS V3.11STD R1.000 以后的应用软件中才可以使用。
使用用上述版本以前的应用软件创建的基板程序时，必须重新进行拼板扩展。此外，如果拼板扩展前的基板程序中拼板位移数超过
了 512 个时，无法使用本功能。
[跳过拼板]按钮
“跳过拼板”画面
26306-N9-00
n
要点
[ 跳过拼板 ] 按钮为按下状态时，表示启用了本功能。禁用本功能时，则按按下状态的 [ 跳过拼板 ] 按钮使其为非按下状态。
此外，读入了其它基板程序或关闭了电源时，本功能无效。此时，生产设计画面的 [ 跳过拼板 ] 按钮会自动返回非按下状态。
[ 跳过拼板 ] 按钮为非按下状态时，无法进行以拼板为单位的跳过功能。
