2-28
2
3.2 暖机运行
启动贴片机之后，需进行暖机运行。暖机运行的时间大致为 10 分钟。但是，完成上次生产两个小时之内再开机，
可省略暖机运行。
1
先进行作业前的点检，再启动贴片机。
关于作业前的点检项目，请参阅本章前述“3.1 作业前的点检”的内容。
关于开机的方法，请参阅本章前述“1.1 开机”的内容。
2
按生产设计画面的 [ 暖机 ] 按钮。
打开“暖机”画面。
3
输入暖机运行的时间。
按 [ 在指定时间停止 ] 按钮，输入暖机时间，一般为 10 分钟左右。

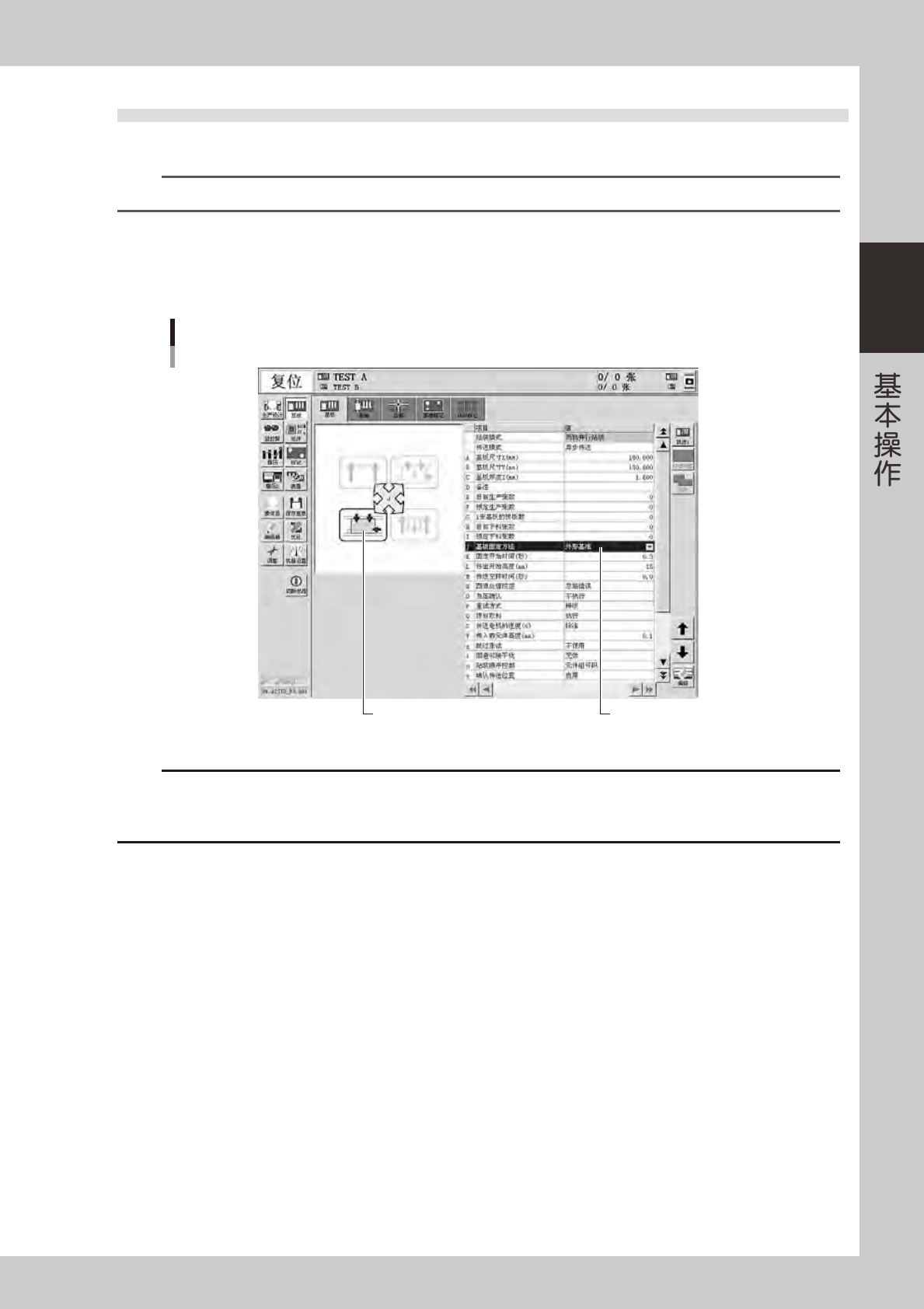

按[暖机]按钮，打开暖机画面
生产设计画面
暖机时间的设置
按此按钮
输入暖机时间
26213-N9-00
4
按 [ 开始 ] 按钮，开始暖机运行。
“进展状态”栏显示暖机经过的时间和状态。
c
注意
暖机运行过程中，如果发生异常情况，请立即按 [ 停止 ] 按钮中断暖机运行，查明异常原因并采取相应措施。
5
结束暖机运行。
到达 Step3 设置的时间之后，贴片机会自动停止暖机运行。按 [ 关闭 ] 按钮，返回前一画面。
2-29
2
3.3 传送装置的调节
生产过程中，切换生产基板时需根据该基板调节传送装置，准备相应的送料器。下面，介绍调节传送装置的方法。
n
要点
使用两条轨道进行生产时，用轨道切换按钮切换到需要操作的轨道之后再进行调整或确认。
基板的固定方法
一般，基板固定方法设定为外形基准。顶起基板的边缘，用基板压板夹住进行固定。
基板边缘以外的部分，用顶针支撑。
基板固定方法
基板固定方法的确认
基板固定示意图
26215-N9-00
c
注意
如果基板上有切口等时，传送装置的各基板传感器可能无法检测出基板。
若传感器的光亮正好照在基板切口部时基板的传送位置会不稳定，此时需要调整传送轨通过位置的传感器。
关于调整方法的详细内容，请参照后述第 2 章“3.3.3 通过位置传感器的调整”。
2-30
2
3.3.1 调节步骤
下面，按照下图所示“调节流程图”介绍调节传送装置的步骤。
调节传送宽度
放置基板
按[传送宽度]按钮
排列顶针
按[顶板]按钮，升起顶板
按[顶板]按钮，降下顶板
确认基板的固定状态
取出基板
将贴片机置于紧急停机状态
将贴片机置于紧急停机状态
解除贴片机的紧急停机状态
调节流程图
传送装置
