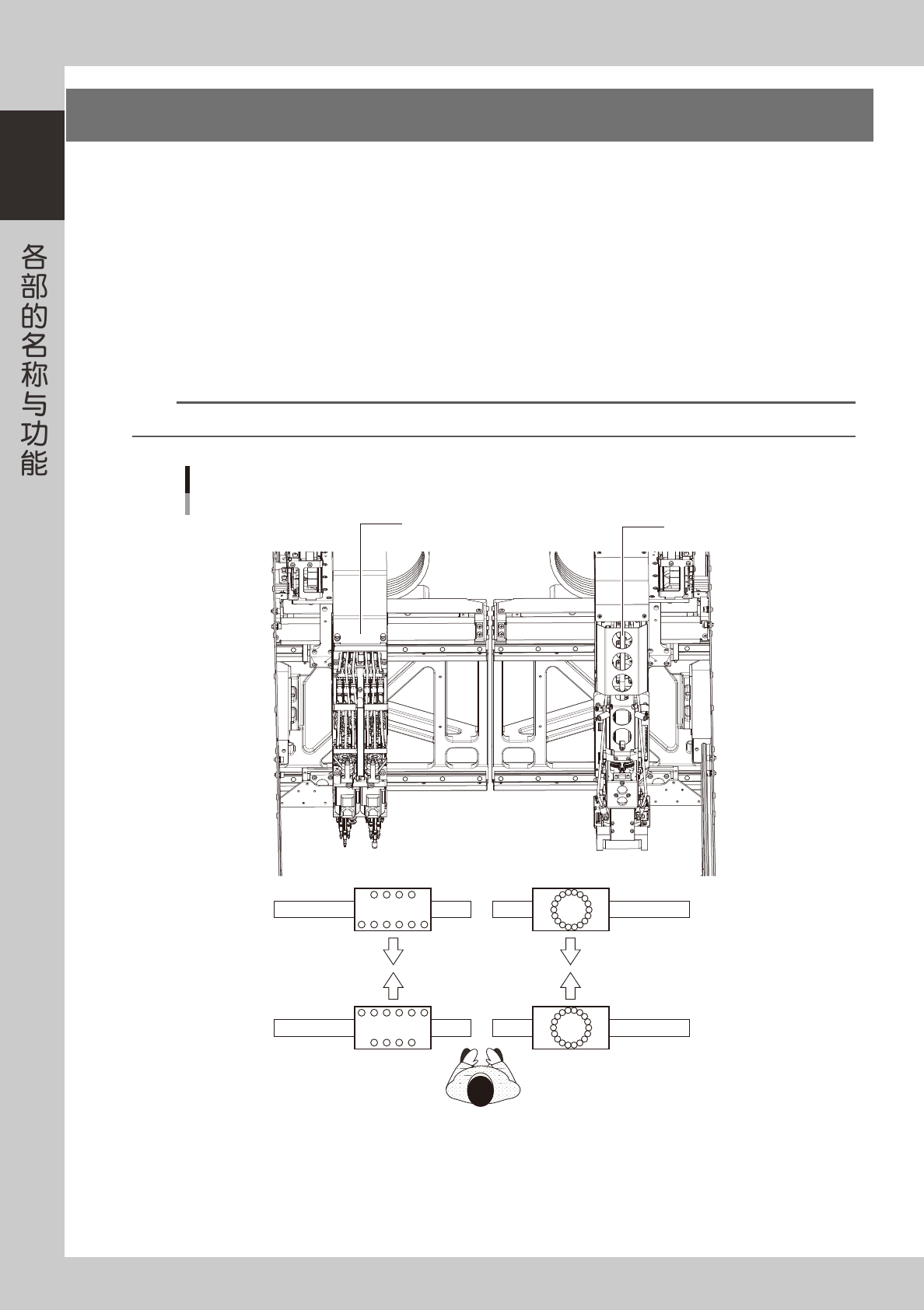

3.贴装头部
本贴片机可以装配的贴装头有下列 3 种。
■ 贴装头种类
‧
多贴装头 ( 以下称 MU 贴装头 )
‧
超高速贴装头 ( 以下称 RS 贴装头 )
‧
异形贴装头 ( 以下称 FL 贴装头 )
■ 使用条件
4 梁机型 ：可以装配 MU、RS 贴装头
2 梁机型 ：可以装配 MU、FL 贴装头
根据机器结构，最多可装配 4 台贴装头组。本章节，主要介绍贴装头的结构与吸嘴的种类。
n
要点
关于贴装头的配套，请参阅规格书。
D
B
C
A
RS贴装头组
( B工作台)
6
7 10
1
10 7
贴片机正面
2
2
1
1
1 6
18
18
10
10
贴装头部
以装配MU、RS贴装头的4梁机型为例
MU贴装头组
(D工作台)
25109-N9-00
1-9
1

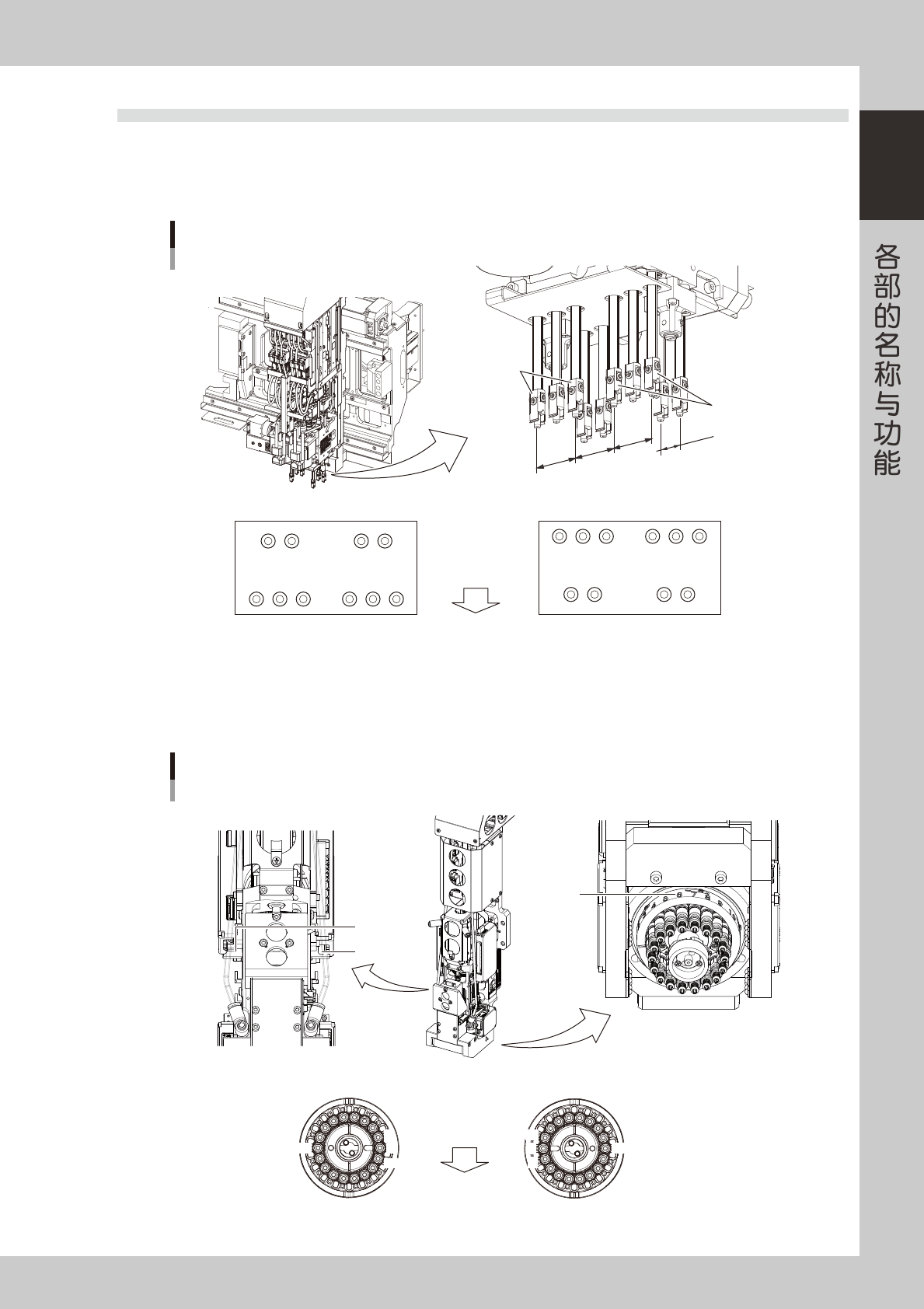

3.1 吸附、贴装元件的贴装头
3.1.1 MU 贴装头组
MU 贴装头组，具备 2 列共 10 个可以吸附、贴装元件的贴装头。
10
10 9 8
7 8 9
7
16 5 4 3 2
61 2 3 4 5
■ 后侧贴装头 (B、D工作台)
■ 以D工作台的贴装头为例
■ 前侧贴装头 (A、C工作台)
贴片机正面
24mm
24mm
24mm
12mm
仰视图
MU贴装头
支持大型吸嘴
的贴装头
支持大型吸嘴
的贴装头
25110-N9-00
3.1.2 RS 贴装头组
RS 贴装头组为转塔式贴装头，装有 18 个可以吸附、贴装元件的贴装头。通过贴装头组两侧的压杆使各吸嘴轴上
下运行，完成吸附、贴装元件。
1
2
18
10
1
2
18
10
RS贴装头
■ 后侧贴装头 (B、D工作台)
■ 以后侧贴装头(B、D工作台)为例
■ 前侧贴装头 (A、C工作台)
贴片机正面
仰视图
贴装头No.
压杆 1
压杆 2
25111-N9-00
1-10
1
3.1.3 FL 贴装头组
FL 贴装头组，具有 2 个吸附、贴装元件的贴装头。可以贴装厚达 25mm 的元件，适合贴装大型与不规则元件。
1 1
2 2
FL贴装头
■ 后侧贴装头 (B工作台)
■ 以B工作台的贴装头为例
■ 前侧贴装头 (A工作台)
贴片机正面
1号贴装头
2号贴装头
48mm
仰视图
25112-N9-00
