4.3 安装在贴片机上
4.3.1 一次性换料车 (ZS 电动送料器 )
下面，介绍将送料器安装在贴片机上的步骤。
c
注意
使用 ZS 电动送料器时，可以不必使运行中的贴片机停止运行就可以安装送料器。但，使用 SS 送料器时，则务必使运行中的贴片机
停止运行并将一次性换料车从贴片机上卸下之后，再安装送料器。
■ 在运行中的贴片机上安装送料器时
1
将料带盘放在料带盘托架上指定的位置。
根据料带盘的大小，放置位置不同。
2
安装送料器。
把住送料器尾部的手柄杆，对准料车上下号码相同的导槽之后插入，直至插入到位。
c
注意
如果所插入的上下导槽的号码不一致，送料器会被斜着安装。这会导致安装不良，送料器与一次性换料车被损坏。

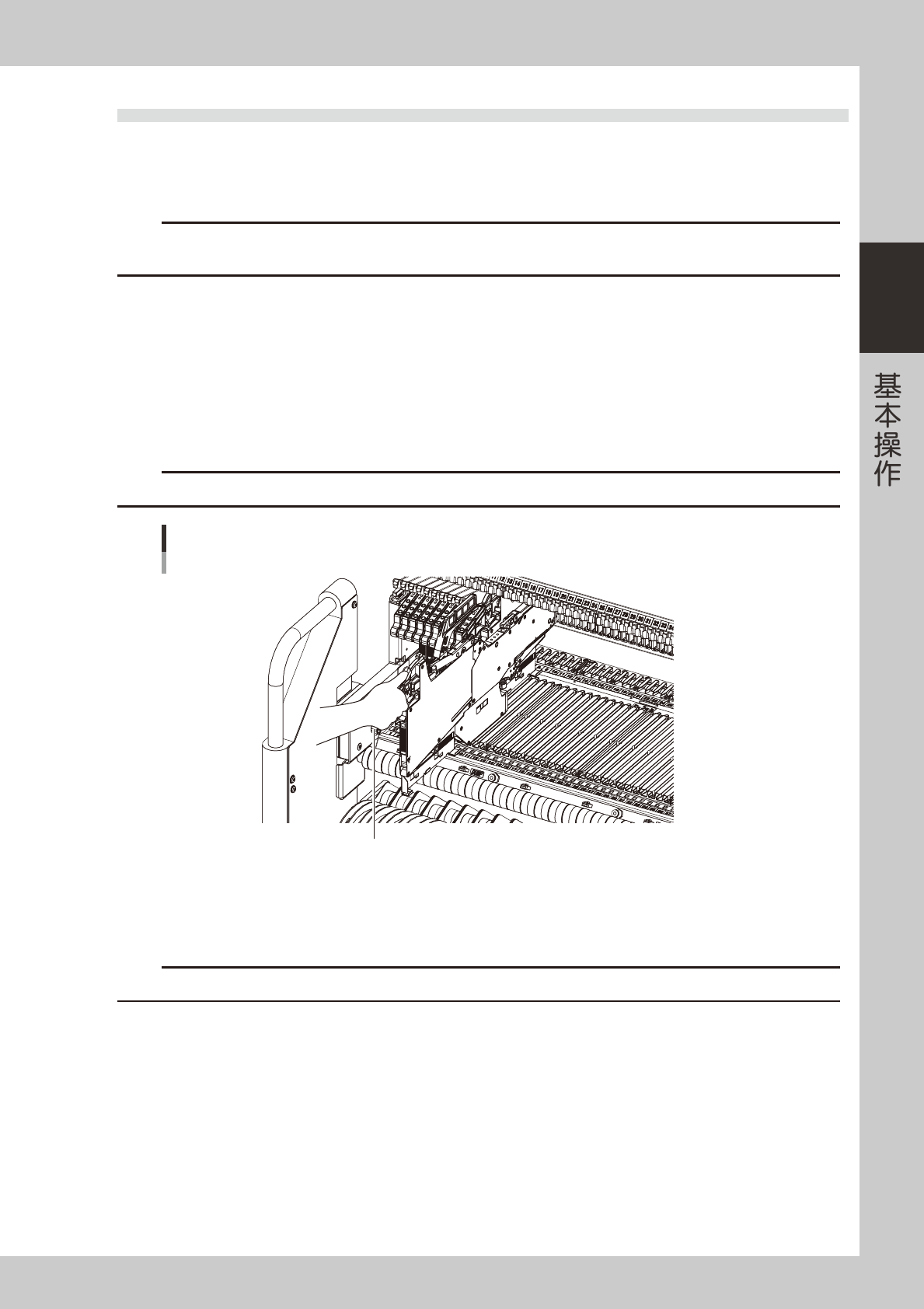

送料器的安装
手柄杆
25220-N9-00
3
确认安装状态。
确认送料器已被安装到位，送料器机体的绿色 LED 已亮灯。
c
注意
如果送料器的安装不正确，会发生错误，致使无法运行或操作。
2-50
2
■ 将一次性换料车从贴片机上卸下之后，再安装送料器时
e
1
按下紧急停机按钮，打开机盖。
按下贴片机的紧急停机按钮，使贴片机停止运行之后，打开机盖。
2
将料车夹固开关旋至 OFF。
将操作面板上的料车夹固开关旋至 OFF，并确认指示器已由闪烁变为熄灯。若一次性换料车被松开，指示
器会由闪烁变为熄灯。

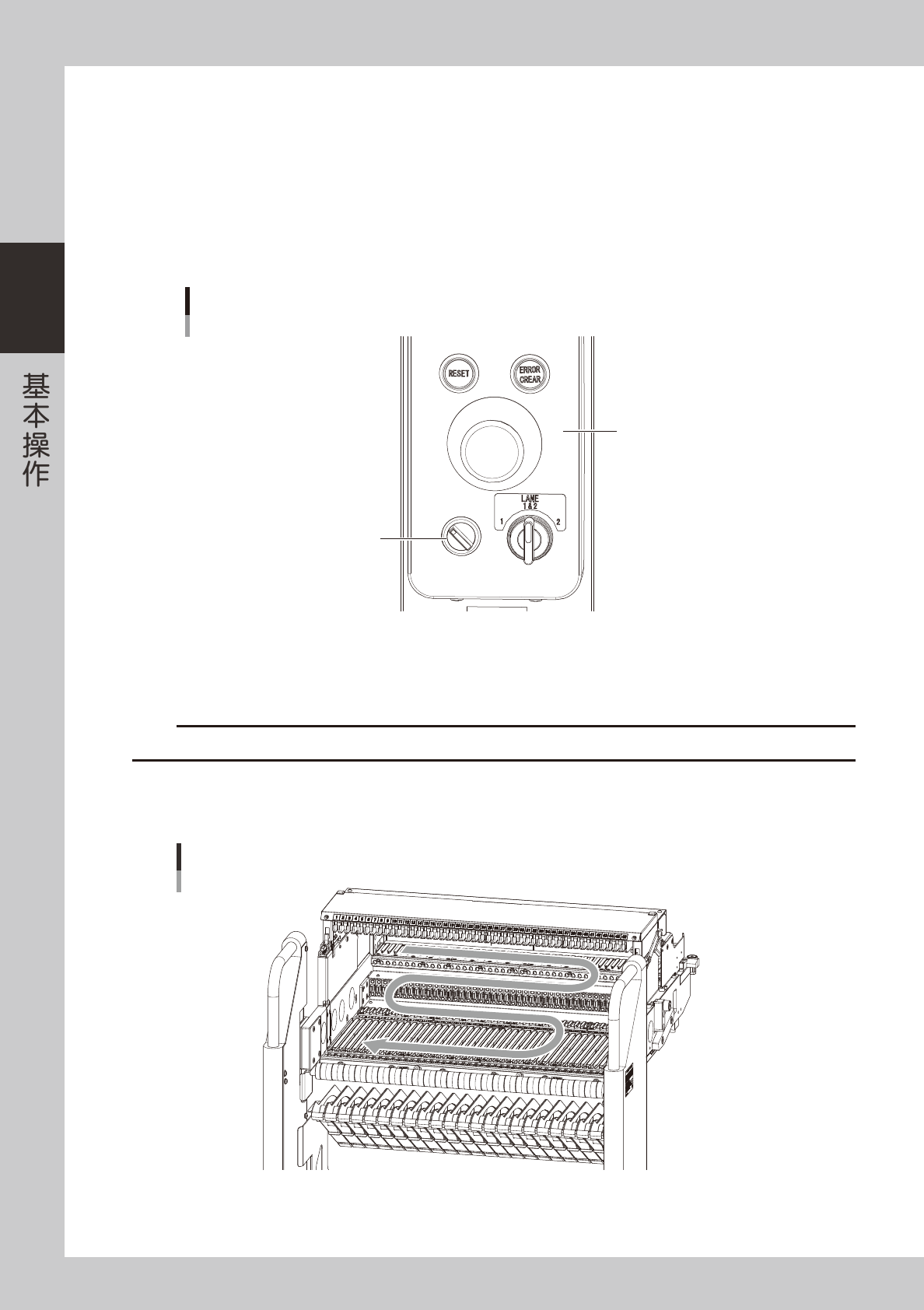

料车夹固开关
操作面板
料车夹固开关
( 指示器闪烁）
25221-N9-00
3
将一次性换料车从贴片机上卸下。
务必确认料车夹固开关的指示器已熄灯之后，再从贴片机上卸下一次性换料车。
c
注意
请勿在料车夹固开关的指示器为亮灯或闪烁状态中从贴片机上拆卸一次性换料车。
4
清除送料器架上的尘屑。
如果夹入元件或尘屑，送料器会倾斜导致吸附不稳定。
清除送料器架上的异物
25222-N9-00
2-51
2
5
将料带盘放在料带盘托架上指定的位置。
根据料带盘的大小，放置位置不同。
6
安装送料器。
把住送料器尾部的手柄杆，对准料车上下号码相同的导槽之后插入，直至插入到位。
c
注意
如果所插入的上下导槽的号码不一致，送料器会被斜着安装。这会导致安装不良，送料器与一次性换料车被损坏。
n
要点
使用 SS 电动送料器时，必须打开一次性换料车的导槽盖板后再安装。
7
确认送料器的安装状态。
用手按把手部，确认送料器已被安装到位。
n
要点
使用 SS 电动送料器时，必须关闭一次性换料车的导槽盖板并锁定两侧的锁杆。
8
将一次性换料车安装在贴片机上。
将装有送料器的一次性换料车安装在贴片机上。
9
将料车夹固开关旋至 ON。
将操作面板上的料车夹固开关旋至 ON，并确认指示器已由闪烁变为亮灯。若一次性换料车被夹固，指示
器会由闪烁变为亮灯。
n
要点
将一次性换料车插入贴片机并将料车夹固开关旋至 ON 之后，一次性换料车下侧导槽前端的红色 LED 会亮灯。如果没有选择基板
程序，则下侧导槽前端的所有红色 LED 都为熄灯状态。如果选择了基板程序，则基板程序中被指定的送料器安装号码处的 LED 会
为亮灯状态。
参考
一次性换料车的下侧导槽中央部装有显示状态的 LED。各个项目的亮灯条件，如下表所示。
■ LED 的显示
项目 显示颜色
状态
正常时 异常时
+24V
绿色 亮灯 熄灯
+5V
绿色 亮灯 熄灯
+3.3V
绿色 亮灯 熄灯
SC
黄色 每秒闪烁 1 次
每 3 秒闪烁 1 次 ：电源复位
每 3 秒闪烁 2 次 ：通信异常
亮灯 ：CPU 异常
熄灯 ：电源异常
MON
绿色 亮灯 ：已链接 熄灯 ：未能链接
0
确认送料器机体的绿色 LED 已亮灯。
