3-6 3 2 切断用完的盖带。 用安装在尾盖内侧的切带刀切断盖带。 盖带的切断 需清除的盖带 切带刀 25302-N9-00 3 关闭尾盖。 尾盖的开关为磁性开关，易于开关。 尾盖的关闭 尾盖 25303-N9-00
3-5
3
■ 盖带的清除
建议作为日常作业，定期清除用完的盖带。
n
要点
尤其是使用拼接料带功能连续供给元件时，如下图所示，因装不下用完的盖带，尾盖受挤压而自动打开 ( 如 8mm 带式元件，只能
装约 2 个料带盘的盖带 )。此时，也必须按照下列步骤，用尾盖内侧的切带刀将已用完的盖带切断。
尾盖自动打开时的状态
被挤出的盖带
尾盖
25300-N9-00
1
确认用完的盖带。
打开尾盖，确认尾盖内是否积存了用完的盖带。
用完盖带的确认
载带
25301-N9-00
3-6
3
2
切断用完的盖带。
用安装在尾盖内侧的切带刀切断盖带。
盖带的切断
需清除的盖带
切带刀
25302-N9-00
3
关闭尾盖。
尾盖的开关为磁性开关，易于开关。
尾盖的关闭
尾盖
25303-N9-00
3-7
3

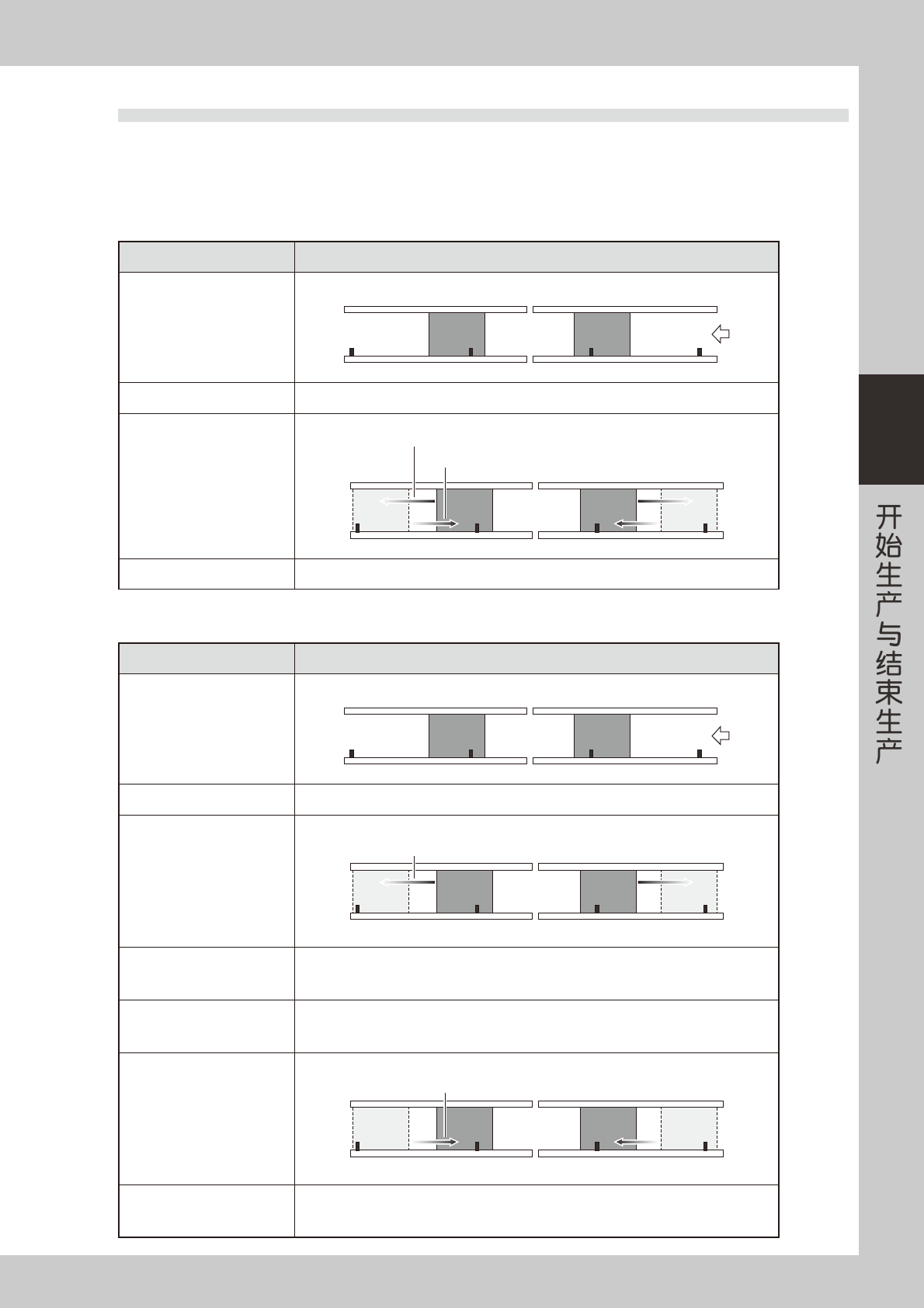

1.1 各种情况下开始运行的方法
在生产过程中，会出现各种情况需要从中途开始运行。具体情况不同，开始运行的方法会有所不同。本贴片机没
有设计机械挡板，因此开始自动运行时，会自动进行确认基板位置的动作。
下面，介绍在各种情况下从中途开始运行的方法。
1.1.1 贴装完成后进行了复位时
操作与动作 状态
按 [RESET] 按钮，进行了复位。
下游传送台 上游传送台
已贴装完 已贴装完
按 [START] 按钮，重新开始。
查找基板之后，
将基板移到固定位置
查找基板
将基板移到固定位置
开始运行 因已完成贴装，所以直接传向下游设备。
1.1.2 贴装中进行了复位时
操作与动作 状态
按 [RESET] 按钮，进行了复位。
下游传送台 上游传送台
已贴装完 正在贴装
按 [START] 按钮，重新开始。
查找基板
查找基板
确认是否贴装 ( 上游 )
需要从中途开始贴装时，按 [ 是 ] 按钮。→在接下来显示的画面上确认贴装数据。
不想贴装直接传到下一传送台时，按 [ 否 ] 按钮。→基板被移到固定位置。
确认贴装数据 ( 上游 )
贴装数据没有问题时，按 [OK] 按钮。→基板被移到固定位置。
需要前往基板数据画面确认数据时，按 [ 取消 ] 按钮。→操作到此结束。
基板被移到固定位置
基板被移到固定位置
开始运行
在确认是否贴装中选择了 [ 是 ] 按钮时→固定基板后开始贴装。
在确认是否贴装中选择了 [ 否 ] 按钮时→传向下游设备。
