■ 指示灯 ( 蜂鸣器 )
贴片机的实时状态用绿、红、黄或绿、白、蓝三种颜色的指示灯显示 ( 可从两种配色类型中选择颜色 )。
当贴片机发生异常或错误时，指示灯下侧的蜂鸣器鸣响报警 ( 左右转动蜂鸣器的圆环可以调节音量 )。
状态 例 绿色 红色 / 白色 黄色 / 蓝色
暖机、自动运行中 亮灯
紧急停机 亮灯
系统发生错误时
--- 蜂鸣器鸣响 ---
·过电流
·超过次级极限等
亮灯
运行、基板程序发生错误时
--- 蜂鸣器鸣响 ---
·吸附错误、识别错误
·数据检查错误等
亮灯
元件无法使用
·元件用完、托盘交换器的门为打开状态时
·料车为 OFF 状态等
闪烁
■ 机器间连接用接口 ( 机器之间的输入、输出信号 )
贴片机从后工序机接受信号后将基板传出，并向前工序机发出信号要求传入其它基板。NEXTINTERFACE 接口与后工序机
连接，PREVIOUSINTERFACE 接口与前工序机连接。如果是右→左传送基板的标准贴片机，其背面右下方面板内装配的是
PREVIOUSINTERFACE，背面左下方面板内装配的是 NEXTINTERFACE。
■ 一次性换料车
预先将生产中准备使用的送料器安装在料车上，以料车为单位一次性更换送料器。
详细内容，请参阅本章“4.1一次性换料车”的内容。
■ cATS 料车
将生产中准备使用的盘装元件安装在 cATS 料车上，可以一次性安装在贴片机上。
详细内容，请参阅本章“4.2cATS 料车”的内容。
1-5
1
2.操作、输入部
贴片机的正面和背面装有操作机器、输入数据时使用的操作面板按钮、操作显示屏。
本章节，分别介绍这些装备的主要功能。
操作、输入部
键盘(选配)
操作面板按钮
操作显示屏
25105-N9-00

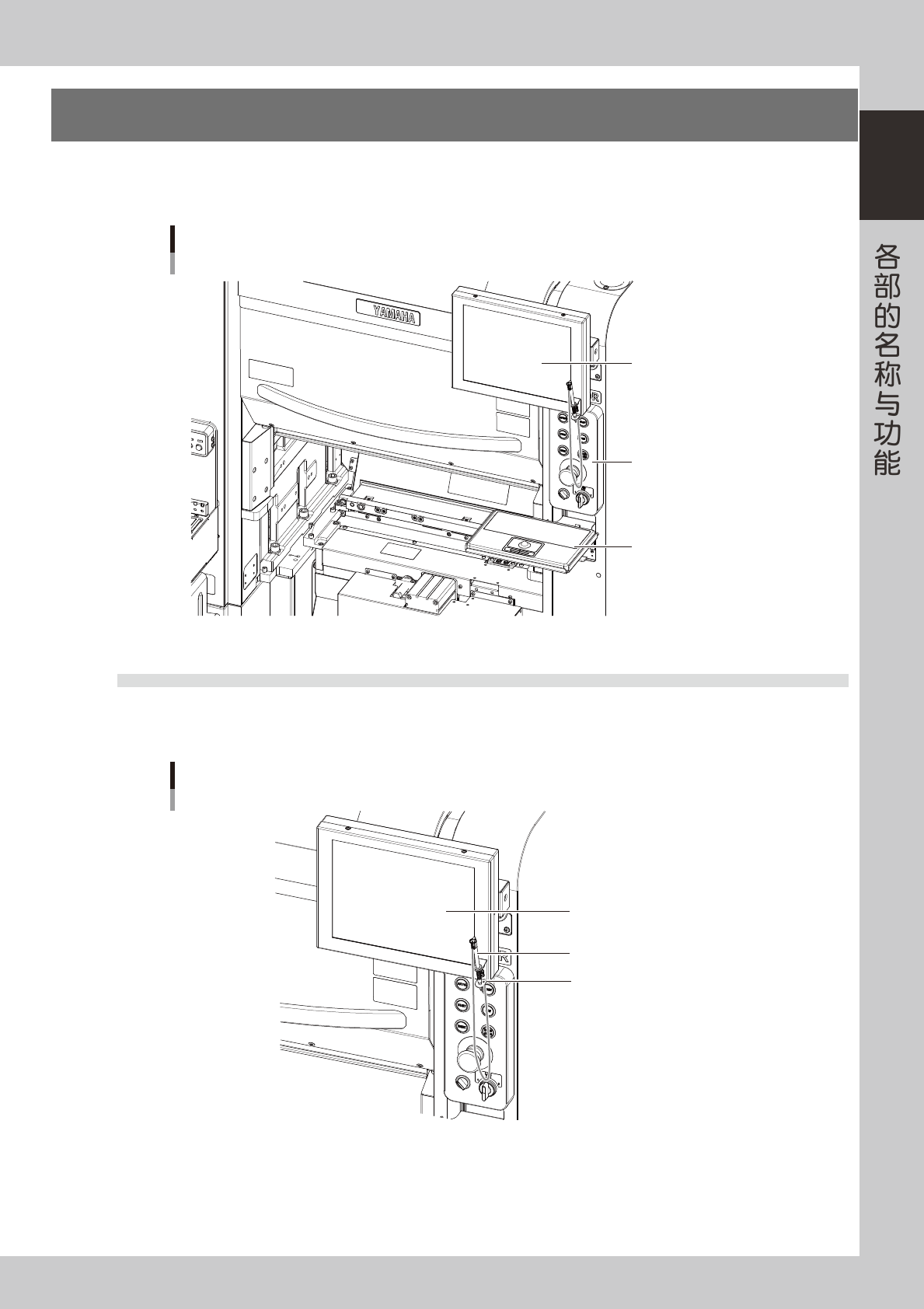

2.1 操作显示屏
本贴片机采用触摸屏操作机器与编辑数据。选择画面上的图标按钮或参数时，使用触控笔。不使用触控笔时，可
以插回笔插中以免丢失。
操作显示屏
操作显示屏 (触摸屏)
笔插
触控笔
25106N9-00
1-6
1

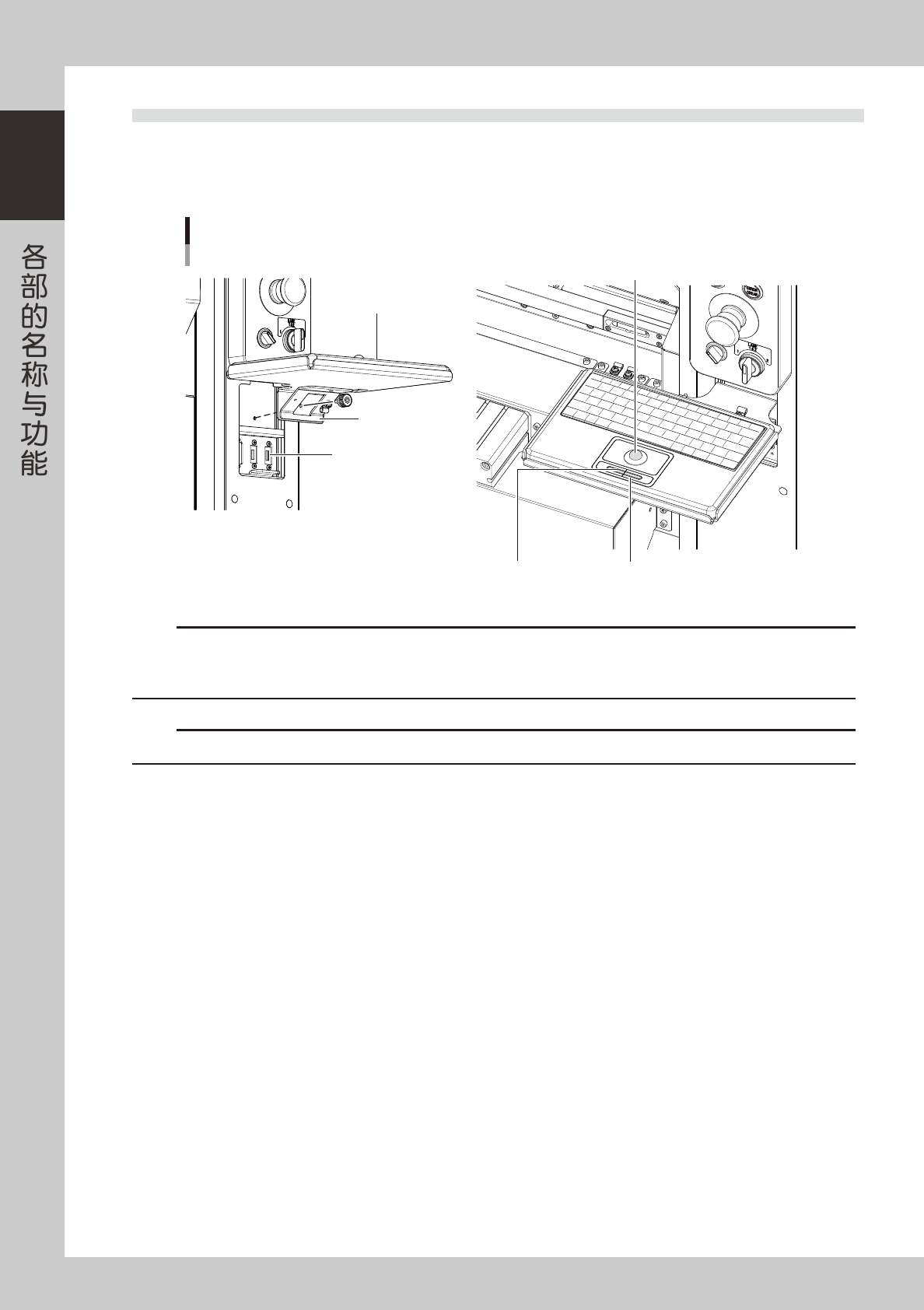

2.2 键盘 ( 选配 )
作为可选配置，本贴片机可以选配操作机器和编辑数据用的键盘。选择画面上的图标按钮或参数时，转动轨迹球
使光标对准后，按左键即可 ( 右键无法使用 )。
使用键盘时，需在贴片机上加装键盘架，并将键盘的 USB 插头插在贴片机主体上键盘专用的 USB 端口中。
键盘
键盘
键盘架
轨迹球
USB端口
(键盘专用)
左键 右键
25107-N9-00
c
注意
上图中的 USB 端口为键盘专用 ( 不支持必须安装专用驱动程序的键盘 )。
请勿与其它 USB 设备连接。
此外，如果连接 2 个以上的键盘时，独占控制将无效，键盘将无法使用
c
注意
键盘上的 USB 端口，请勿使用。受电力不足等的影响，可能会无法正常使用。
