2-40
2
q

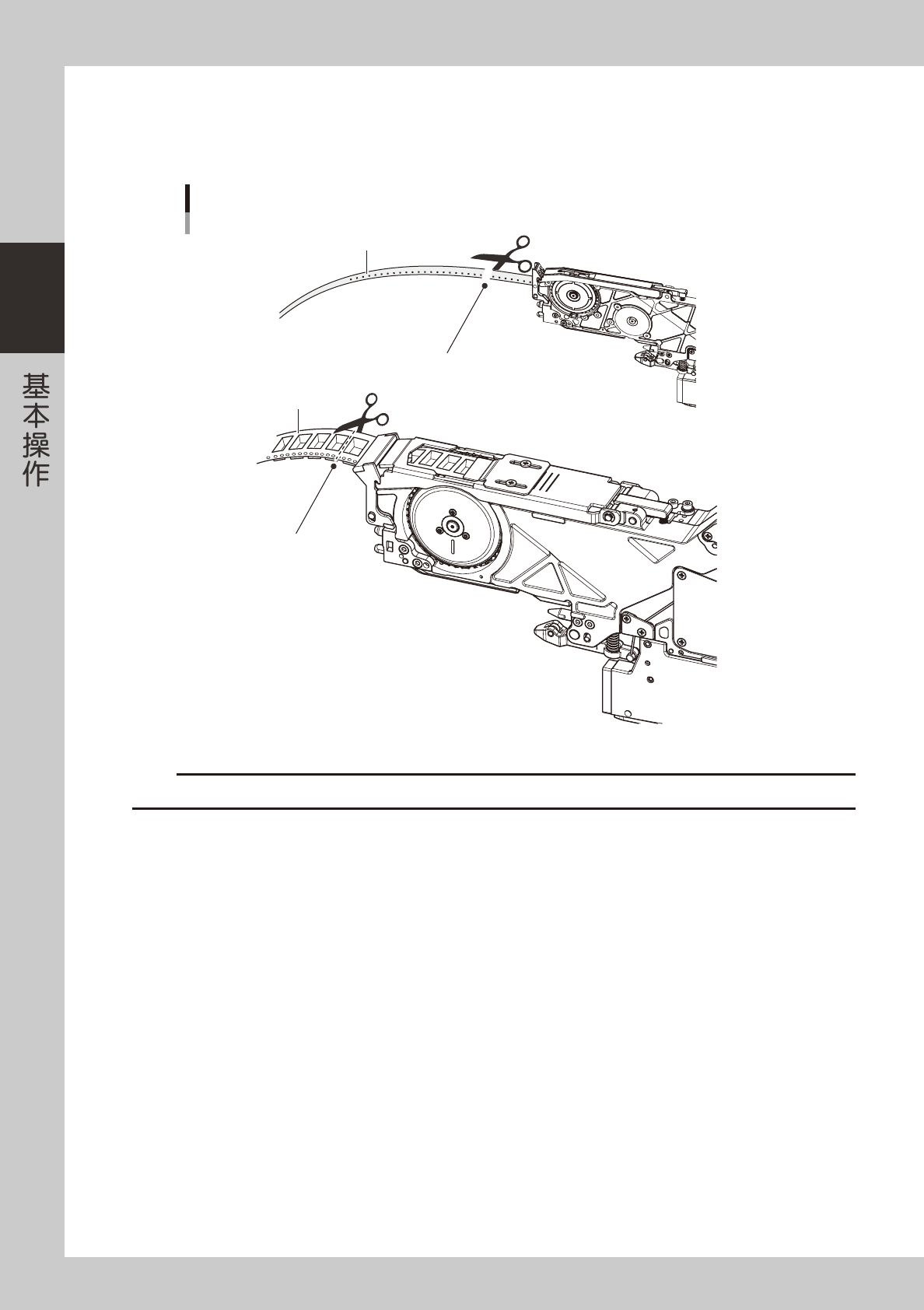

剪断载带。
将元件传送至吸附位置后，先将伸出送料器前端的载带在距离送料器前端不超过 15mm 的位置处剪断，再
安装在贴片机上。
剪断载带
载带
在距离送料器前端15mm以内的位置处剪断
在距离送料器前端15mm以内的
位置处剪断
载带
25214-N9-00
c
注意
如果装入贴片机之前不剪断载带，可能会导致载带的排出路径堵塞。
2-41
2
4.1.2 走带间距的设置
下面，以“机器设置”-“选项设置”画面中“指定送料器的走带间距”的设置为“在送料器中设置”为前提，
介绍走带间距的设置方法。
■ 在贴片机上设置
1
打开送料器画面。
边确认送料器列表边预先安装好送料器。按 [ 装置 ] 按钮，选择“送料器”选项卡，打开送料器画面。

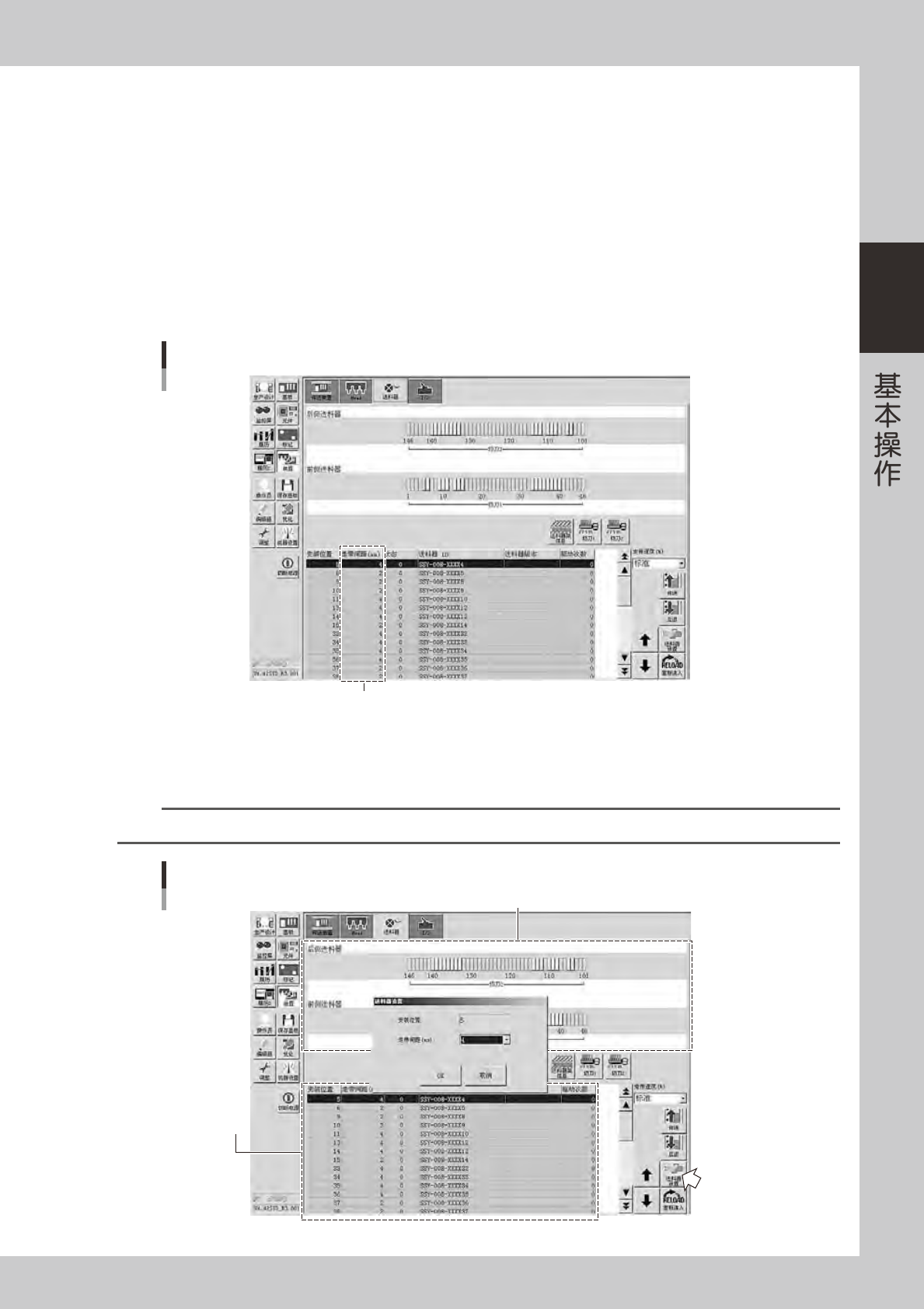

2
确认对象送料器的走带间距。
在送料器画面的送料器列表中确认。
确认间距
走带间距
26216-N9-00
3
打开送料器设置画面。
选择需要设置走带间距的送料器，按 [ 送料器设置 ] 按钮。
参考
可从送料器安装示意图或送料器列表中选择。
送料器设置画面
送料器列表
送料器安装示意图
26217-N9-00
2-42
2
4
设置走带间距。
从下拉框中选择适合所安装元件用的间距，按 [OK] 按钮。
走带间距的设置
26218-N9-00
5
确认走带状态。
按画面右下方的 [ 传送 ] 按钮，确认料带是否按设置的走带间距被准确传送。
走带状态的确认
26219-N9-00
