2-24 2 ■ 托盘手动操作画面 “装置”画面 “自动托盘”选项卡 1 4 2 3 5 7 8 6 吸附台 抓手台 补充台 26228-N9-00 按钮名 功能 1 闸门 补充台内的安全闸门。在通常的操作中，不需使用。 2 移动轴 按该按钮，打开“移动轴”画面。可以用手动方式移动 AZ 轴、AH 轴、AS 轴。 3 抽退载盘 按该按钮，打开“抽退载盘”画面。可以分别选择“想要移动载盘的位置”和“载盘的移动目 的地位置” 。选择之后，按…
2-23
2

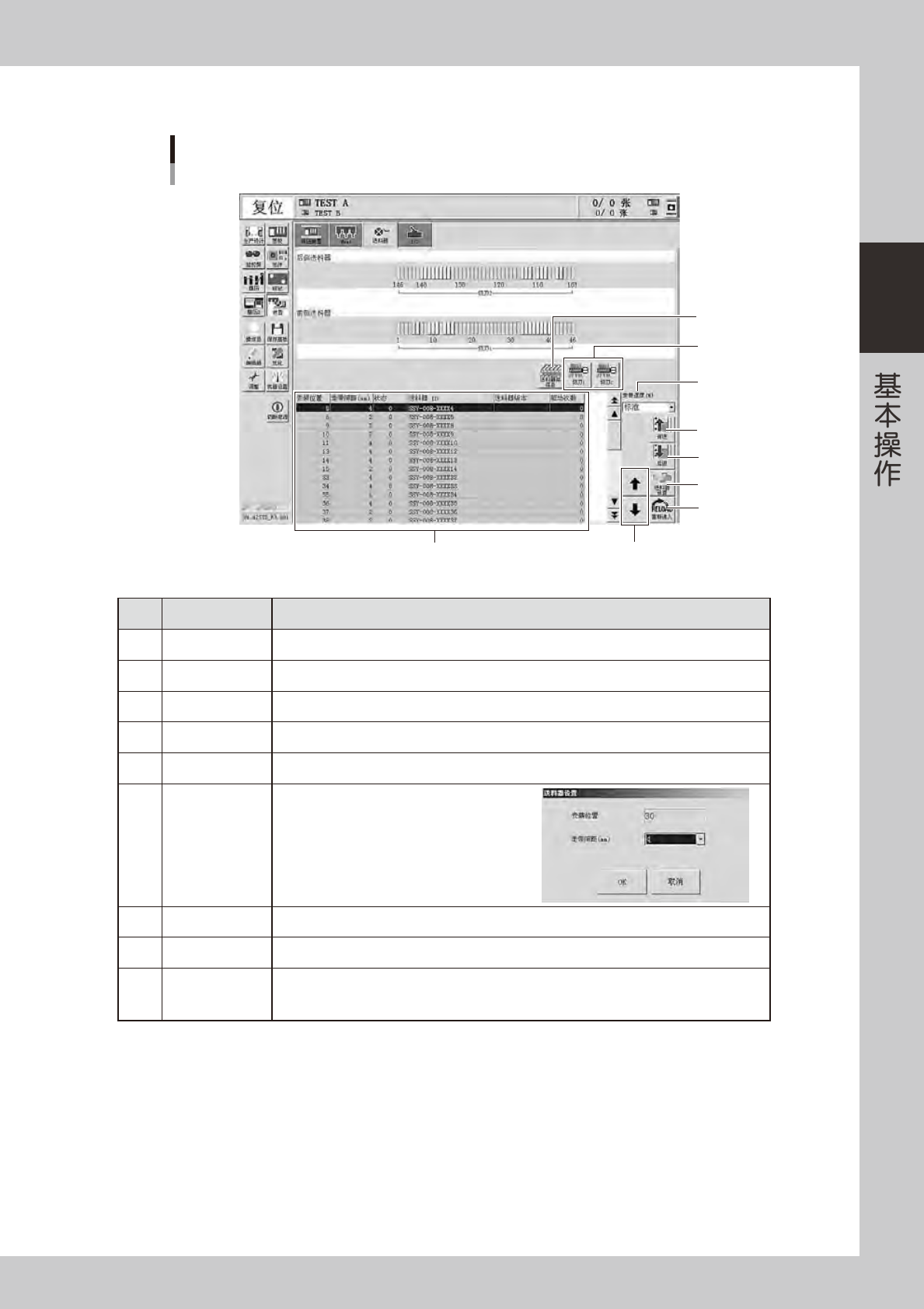

■ 送料器手动操作画面
“装置”画面
“送料器”选项卡
4
3
2
5
8
7
6
1
9
26208-N9-00
按钮名 功能
1
送料器架信息 可以确认送料器架内板卡的版本。
2
切刀 打开或关闭切带机。
3
走带速度 (％ ) 走带速度，可在“标准〜
90
、
80
、
10...
％”的范围内从下拉框中选择。
4
传送 每按 1 次按钮，就按照设置的间距使料带向前传送 1 个间距。
5
后退 每按 1 次按钮，就按照设置的间距使料带向后退回 1 个间距。
6
送料器设置
走带间距可以按照规格在
1
〜
56mm
的范围内
选择。
内存自动更新为此处所设置的间距。
7
重新读入 清除送料器的当前状态 ( 内存 )，重新读入。
8
上下箭头按钮 上下移动光标。
9
送料器信息
显示安装在送料器架上的送料器的相关信息。
“状态”栏里显示的号码为错误编号。
关于错误的内容与解决方法，请参照《SSFEEDER 用户操作手册》与《ZSFEEDER用户操作手册》。
2-24
2

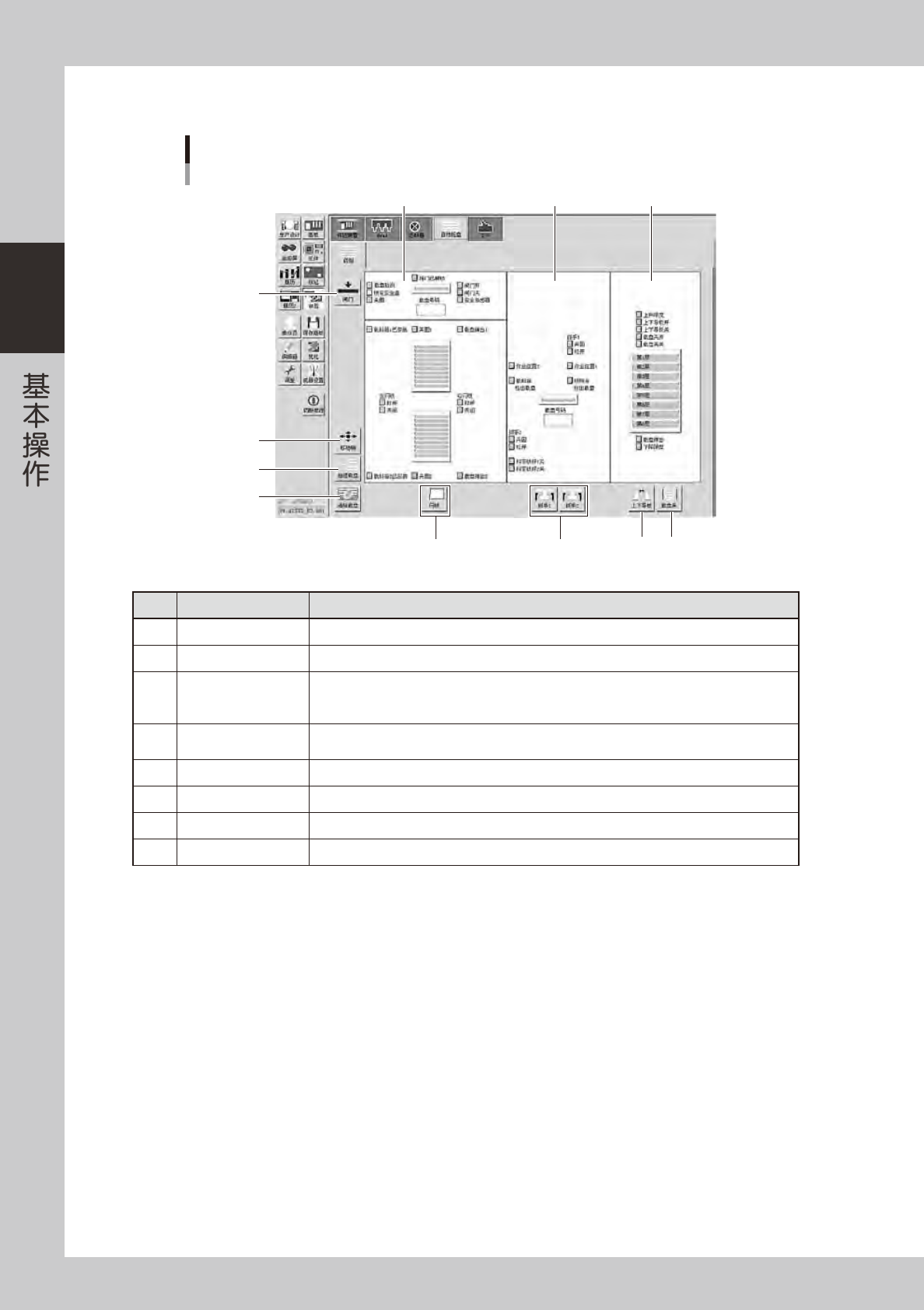

■ 托盘手动操作画面
“装置”画面
“自动托盘”选项卡
1
4
2
3
5
7
8
6
吸附台抓手台补充台
26228-N9-00
按钮名 功能
1
闸门 补充台内的安全闸门。在通常的操作中，不需使用。
2
移动轴 按该按钮，打开“移动轴”画面。可以用手动方式移动 AZ 轴、AH 轴、AS 轴。
3
抽退载盘
按该按钮，打开“抽退载盘”画面。可以分别选择“想要移动载盘的位置”和“载盘的移动目
的地位置”。选择之后，按 [OK] 按钮，选定的载盘被移到指定的位置。载料箱只能作为移动目
的地位置指定。
4
清除载盘
按该按钮，可以打开管理载盘信息的对话框。如果勾选“清除”栏的选择框并按 [OK] 按钮，
将会视为载盘已被取出。
5
闩锁 使载料箱载架内侧的防止载盘弹出用挡板打开或关闭。
6
抓手 使抓手前端部旋转 90 度后抓住载盘的抽出部。
7
上下导板 可以夹固或松开吸附台上载盘的抽出部。
8
载盘夹 可以从横方向夹固或松开插在吸附台中的载盘。
2-25
2

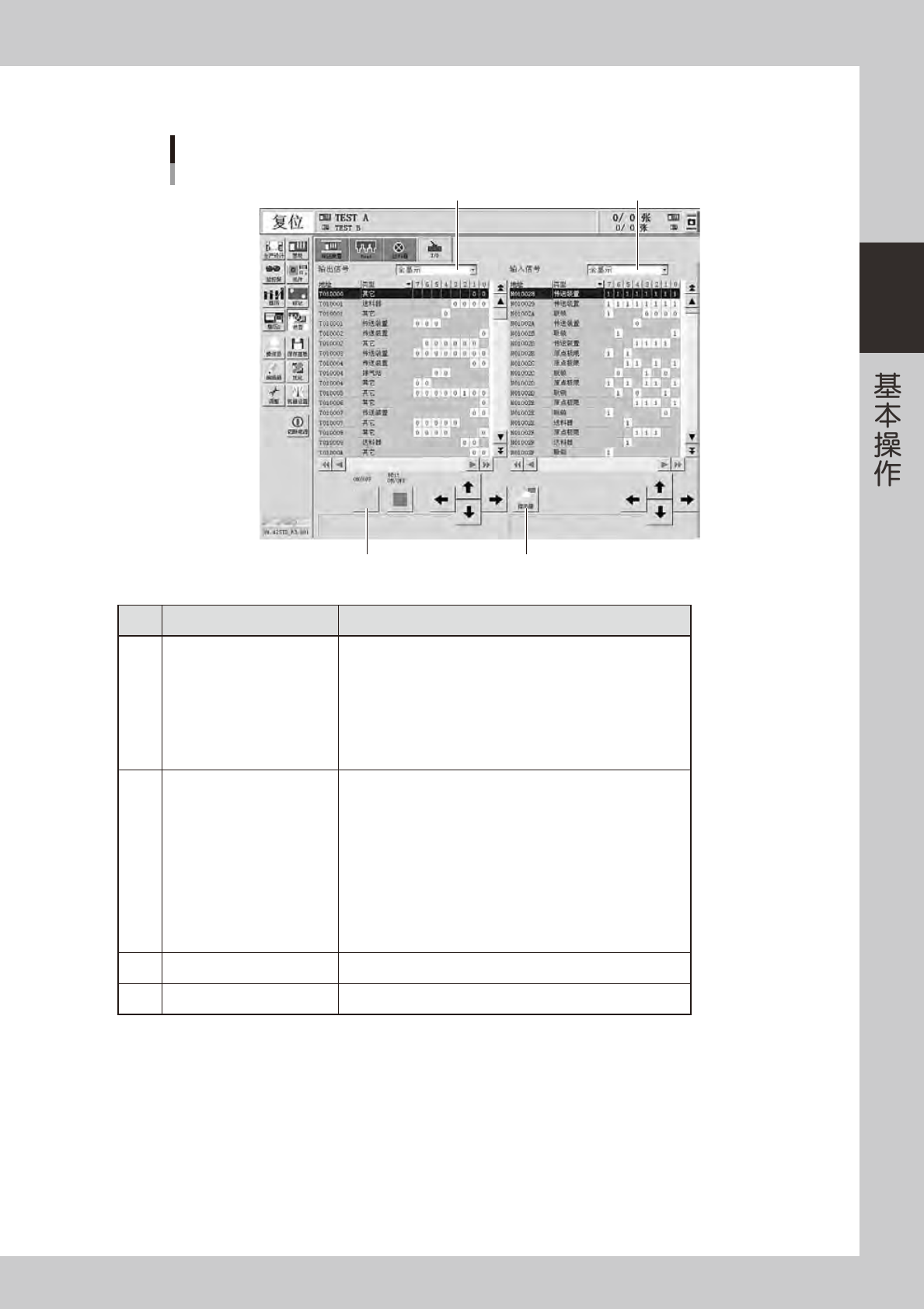

■ I/O 手动操作画面
“装置”画面
“I/O”选项卡
1 2
3
4
26209-N9-00
名称 功能
1
“输出信号”下拉框
从下拉框中选择需要查看的输出信号。
‧送料器
‧吸嘴交换站
‧传送装置
‧废弃站
‧Head
‧排气站
‧其它
2
“输入信号”下拉框
从下拉框中选择需要查看的输入信号。
‧
联锁
‧
原点极限
‧送料器
‧吸嘴交换站
‧传送装置
‧
废弃站
‧Head
‧排气站
‧照明
‧其它
3
[
ON/OFF
] 按钮 打开或关闭光标选中位置的阀。
4
[ 指示器 ] 按钮 可以切换各个指示器的亮灯条件。
