2-35 2 4. 供料装置的准备 4.1 带式送料器 4.1.1 料带的安装 c 注意 安装料带时，务必使用上料台或离线上料台安装。不能直接在贴片机上安装料带。 1 安装送料器。 将送料器安装在上料台或离线上料台上。 安装送料器 送料器 上料台 25206-N9-00 2 提起压料盖。 将前端压料扣边向上提起边向前按下，提起压料盖 提起压料盖 前端压料扣 压料盖 25207-N9-00
2-34
2
3.3.3 通过位置传感器的调整
若传送轨通过位置传感器 ( 以下简称“传感器”) 的光亮正好照在基板切口部时，基板的传送位置会不稳定。此时，
需要调整传送轨通过位置的传感器。
c
注意
基板的切口过大时，即使调整了传感器的位置可能仍然无法检出基板。若调整了传感器的位置仍然无法得到改善时，请与本公司或
销售代理商联系。

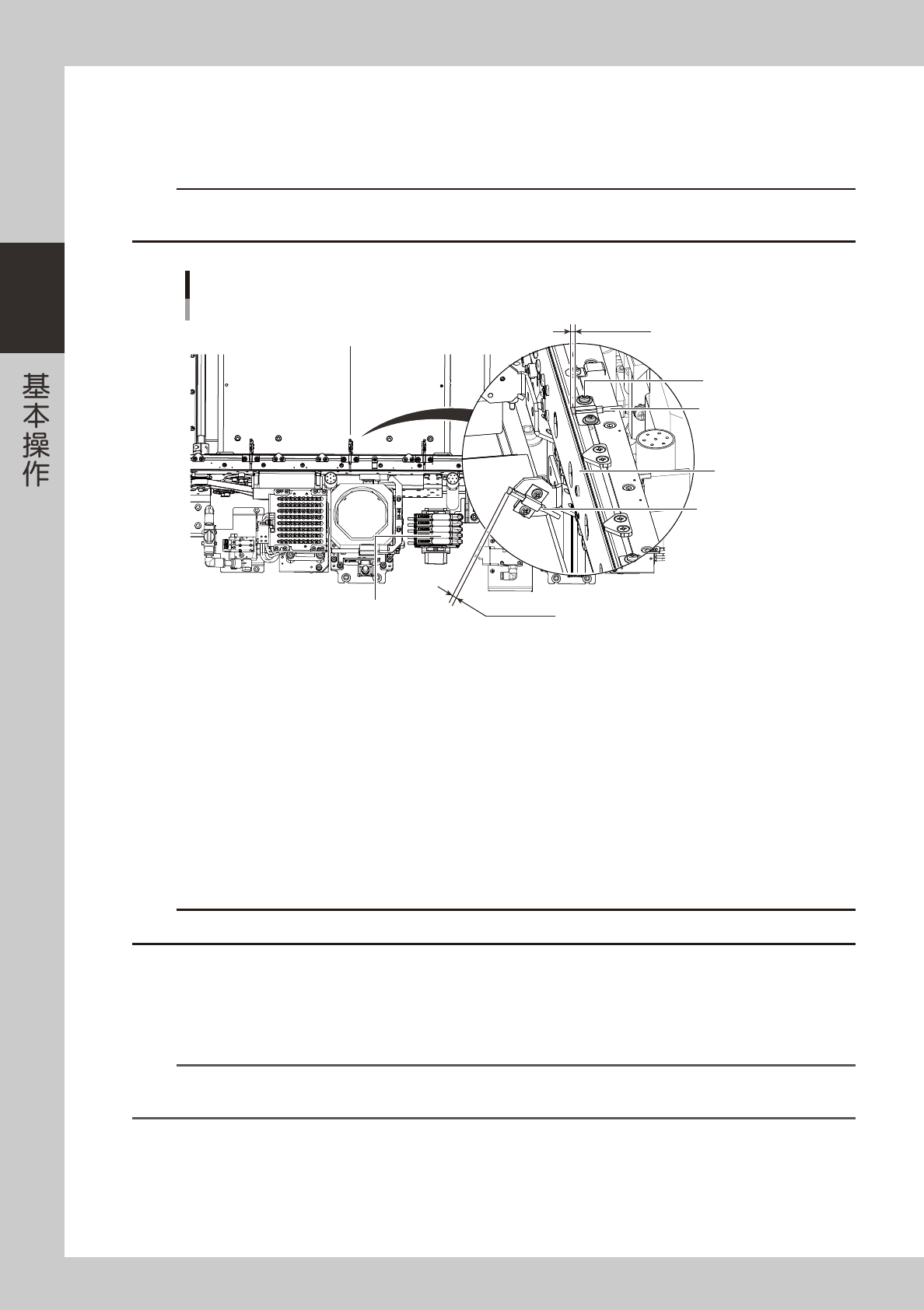

调整传感器的位置
传感器放大器
传感器
上侧
传感器 (接受光)
螺钉
基板固定夹
下侧
传感器 (发射光)
1.5mm以内
1.5mm以内
25240-N9-00
1
使传感器灯亮灯。
按 [ 装置 ] -“传送装置”画面的 [ 传感器灯 ] 按钮，使传感器灯亮灯。
e
2
将贴片机置于紧急停机状态之后，打开机盖。
3
调整上侧传感器 ( 接受光 ) 的位置。
1. 将基板放在传感器位置之后，用十字螺丝刀拧松需要调整位置的上侧传感器 ( 接受光 ) 的 2 颗固定螺钉。
2. 边确认传感器放大器的接受光量 (2000)，边在 1.5mm 以内的范围内调整传感器 ( 接受光 ) 的位置。此时，
注意不要碰到基板固定夹。
3. 拧紧 2 颗固定螺钉，固定传感器。
c
注意
调整传感器位置时，请勿作 X 方向调整。因为，若在 X 方向上移动了传感器，会使基板的停止位置发生变化导致无法正常运行。
4
确认基板停止位置。
1. 确认安全之后，将紧急停机按钮向右旋转之后，按 [READY] 按钮。
2. 按 [ 装置 ] -“传送装置”画面的 [ 传送基板 ] 按钮，确认基板的停止位置是否稳定。
n
要点
若调整了上侧传感器 ( 接受光 ) 的位置，基板停止位置仍不稳定时，需继续调整下侧传感器 ( 发射光 ) 的位置。调整方法与上侧传
感器 ( 接受光 ) 的调整方法相同。
2-35
2
4.供料装置的准备
4.1 带式送料器
4.1.1 料带的安装
c
注意
安装料带时，务必使用上料台或离线上料台安装。不能直接在贴片机上安装料带。
1
安装送料器。
将送料器安装在上料台或离线上料台上。
安装送料器
送料器
上料台
25206-N9-00
2
提起压料盖。
将前端压料扣边向上提起边向前按下，提起压料盖
提起压料盖
前端压料扣
压料盖
25207-N9-00
2-36
2
3
将料带装入送料器。
从送料器后方的孔中插入。
安装料带
料带
25208-N9-00
c
注意
请勿装错料带的正反面。
4
剥离盖带。
料带由装有电子元件的“载带”与覆盖在元件上面的“盖带”两层组成，先剥离“盖带”。
5
安装载带。
将载带穿过前端压料扣的孔中。
6
安装盖带。
将盖带穿过压料盖的切口部。此时，盖带必须拉出一定程度，使盖带可以夹入卷料齿轮。
载带、盖带
压料盖
盖带
卷料齿轮
载带
25209-N9-00
c
注意
请勿使压料盖内侧的底板变形。
