2.操作、输入部
贴片机的正面和背面装有操作机器、输入数据时使用的操作面板按钮、操作显示屏。
本章节，分别介绍这些装备的主要功能。
操作、输入部
键盘(选配)
操作面板按钮
操作显示屏
25105-N9-00
2.1 操作显示屏
本贴片机采用触摸屏操作机器与编辑数据。选择画面上的图标按钮或参数时，使用触控笔。不使用触控笔时，可
以插回笔插中以免丢失。
操作显示屏
操作显示屏 (触摸屏)
笔插
触控笔
25106N9-00
1-6
1
2.2 键盘 ( 选配 )
作为可选配置，本贴片机可以选配操作机器和编辑数据用的键盘。选择画面上的图标按钮或参数时，转动轨迹球
使光标对准后，按左键即可 ( 右键无法使用 )。
使用键盘时，需在贴片机上加装键盘架，并将键盘的 USB 插头插在贴片机主体上键盘专用的 USB 端口中。
键盘
键盘
键盘架
轨迹球
USB端口
(键盘专用)
左键 右键
25107-N9-00
c
注意
上图中的 USB 端口为键盘专用 ( 不支持必须安装专用驱动程序的键盘 )。
请勿与其它 USB 设备连接。
此外，如果连接 2 个以上的键盘时，独占控制将无效，键盘将无法使用
c
注意
键盘上的 USB 端口，请勿使用。受电力不足等的影响，可能会无法正常使用。
1-7
1

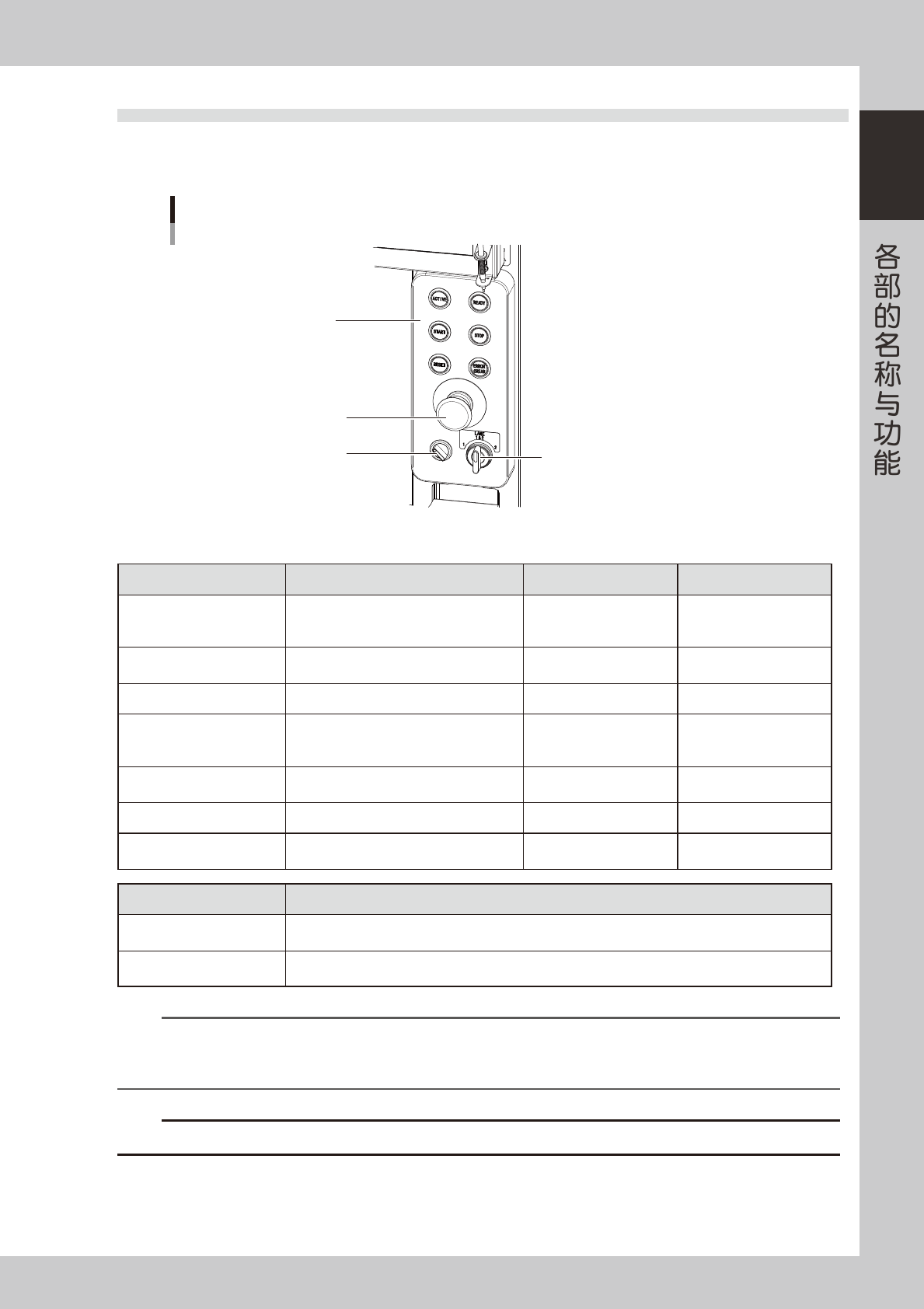

2.3 操作面板按钮
操作面板按钮配备在贴片机的正面和背面，频繁使用的命令可用操作面板上的按钮执行。按下各按钮时，按钮为
亮灯状态 ( 按钮的颜色与指定的指示灯配色类型相同 )。
操作面板按钮与开关
轨道切换开关
料车夹固开关
紧急停机按钮
各操作按钮
25108-N9-00
■ 操作面板按钮与开关的功能和状态
按钮名 用途 熄灯 亮灯
ACTIVE
使本面板上的其它按钮有效。
前后均有操作面板的贴片机，不能同时使用
该按钮。
·
启动机器后
·
其它面板有操作权
·
有操作权
READY
解除紧急停机，使伺服使能。
·伺服停止
( 电机动力关闭 )
·伺服使能
( 电机动力启动 )
RESET
停止运行，返回生产基板时的准备状态。 ·通常运行、停机时 ·完成复位时
START
(绿色) 根据基板程序开始贴装元件。
·
停机时
·通常运行时
[闪烁]
暂停、分段运行时
STOP
(红色/白色)
中断机器运行。
( 用 [START] 按钮重新启动机器。)
·
通常运行时
·
发生错误时
ERROR CLEAR
(黄色/蓝色) 关闭出错时鸣响的蜂鸣器和清除警告画面。
·
通常运行时
·
发生错误时
EMERGENCY STOP
紧急停机按钮。按该按钮，机器进入紧急停
机状态。需要解除时，向右旋转。
开关名 用途
料车夹固开关
夹固或松开一次性换料车或 cATS 料车。
安装在贴片机上时，安装后旋至 ON( 夹固 ) ；从贴片机上卸下时，旋至 OFF( 松开 )。
轨道切换开关
选择需要操作的轨道。
操作轨道 1 时，旋至 1 ；操作轨道 2 时，旋至 2 ；同时操作轨道 1 与 2 时，旋至 1&2。
n
要点
[ACTIVE] 按钮配备在贴片机的前后两处，不能同时打开两处按钮。[READY]、[START]、[ERROR CLEAR] 和 [RESET] 按钮，只
有在同一面板的 [ACTIVE] 按钮为按下状态时才有效 ( 但，[STOP] 按钮在任何状态都可以使用。)
键盘，只有在正面面板的 [ACTIVE] 按钮为按下状态时才有效。
c
注意
从贴片机上拆卸一次性换料车或 cATS 料车时，务必在料车夹固开关停止闪烁之后再进行。如果在闪烁状态下拆卸，会导致发生故障。
