1-18
1
3.4 排气站
3.4.1 排气清洁吸嘴轴的功能
使用排气站，可以对吸嘴以及吸嘴轴内施加高压排气，吹除尘屑清洁吸嘴以及吸嘴轴。此外，YSM40R 的排气站
还增加了废弃微型芯片的功能。
■ 微型芯片废弃功能
使用通常的废弃方法无法丢弃的元件，可以通过排气站进行侧面吹除强制丢弃。

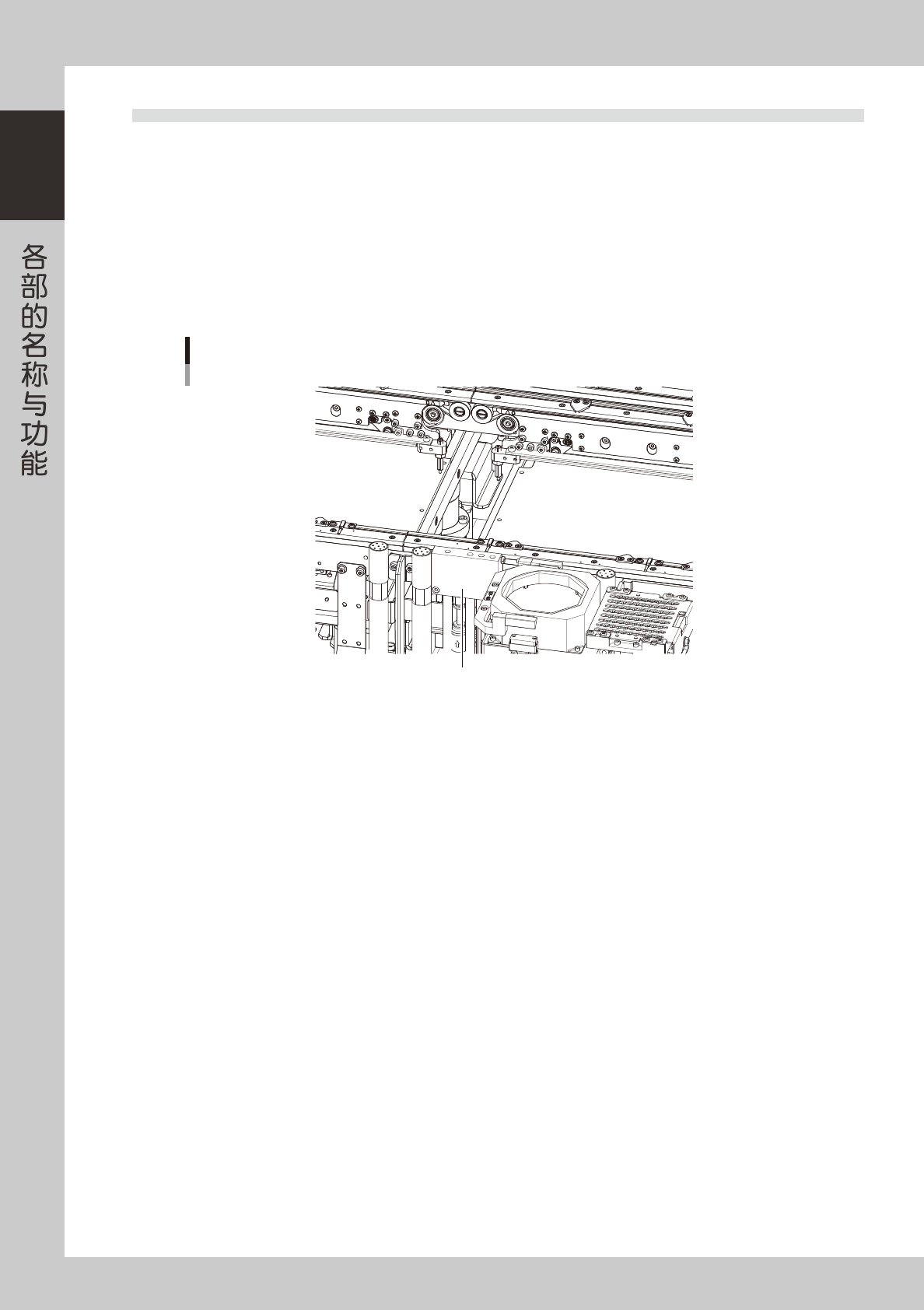

如下图所示，使用排气站中的 4 个排气孔，对贴装头进行分组排气。
操作方法，参照后述“3.4.2 吸嘴轴排气的操作方法”。
排气站
排气站
25118-N9-00
1-19
1
3.4.2 吸嘴轴排气的操作方法
下面，介绍在任意时机手动进行吸嘴轴排气的方法。
1
打开 [ 装置 ]-“Head”选项卡。
2
按 [ 清洁排气 ] 按钮。

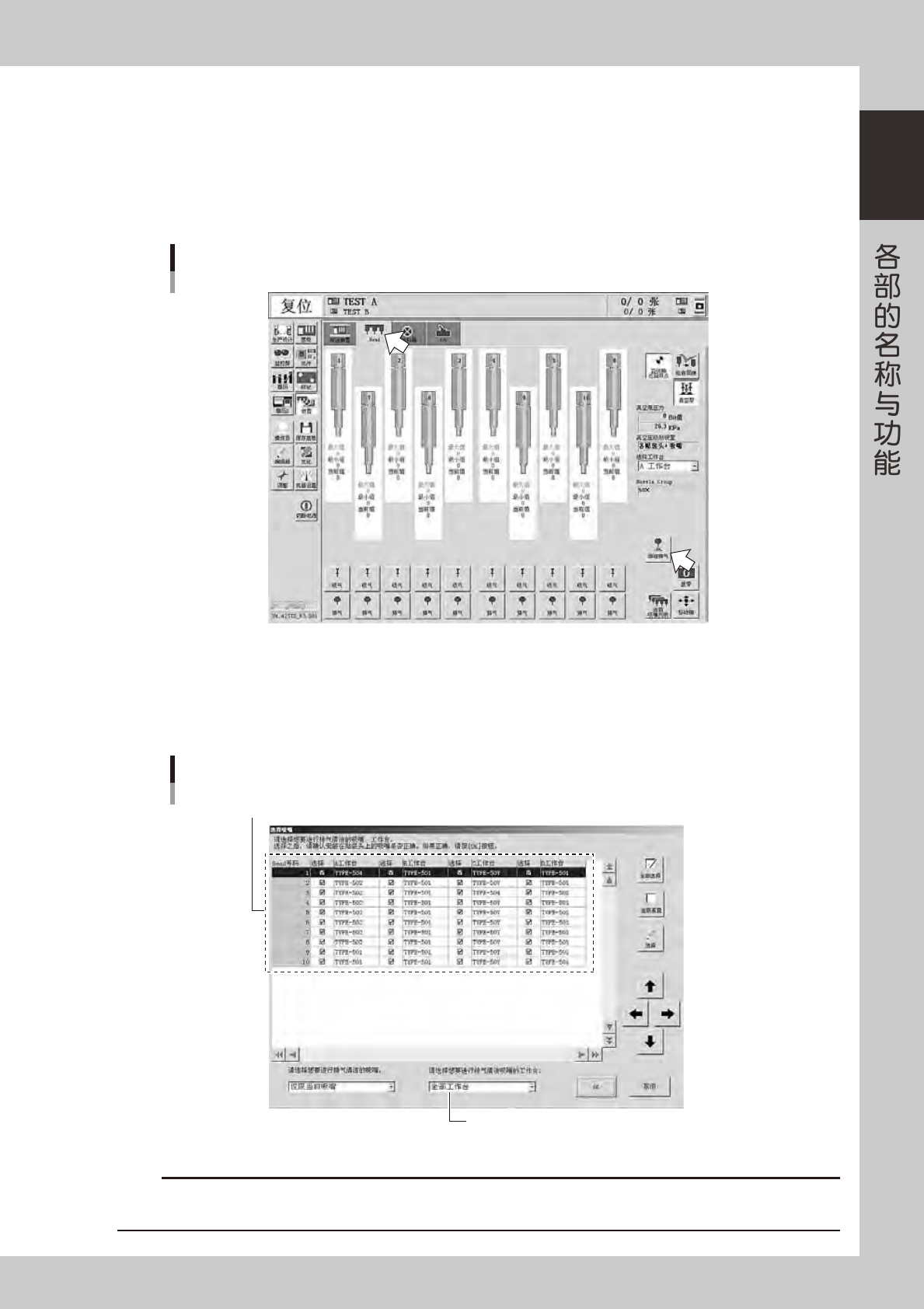

吸嘴轴排气
26100-N9-00
3
选择准备进行排气清洁的吸嘴。
显示“选择吸嘴”的对话框之后，从下拉框中选择准备进行排气清洁的工作台并勾选吸嘴之后，
按 [OK] 按钮。
“选择吸嘴”对话框
勾选准备进行行排气清洁的吸嘴
选择工作台
26101-N9-00
c
注意
如果贴装头上装有无法使用排气清洁的吸嘴时，会与排气站发生碰撞而被损坏。因此，开始排气清洁之前，请务必确认贴装头上安
装的吸嘴是否与选定的吸嘴一致。
1-20
1
4
进行最终确认。
显示“最终确认 是否进行吸嘴轴排气”的对话框之后，选择接下来的操作。
[ 是 ] 按钮 ：进行吸嘴轴排气。
[ 否 ] 按钮 ：返回“选择吸嘴”画面。
[ 取消 ] 按钮 ：取消进行吸嘴轴排气，返回 [ 装置 ] -“Head”画面。

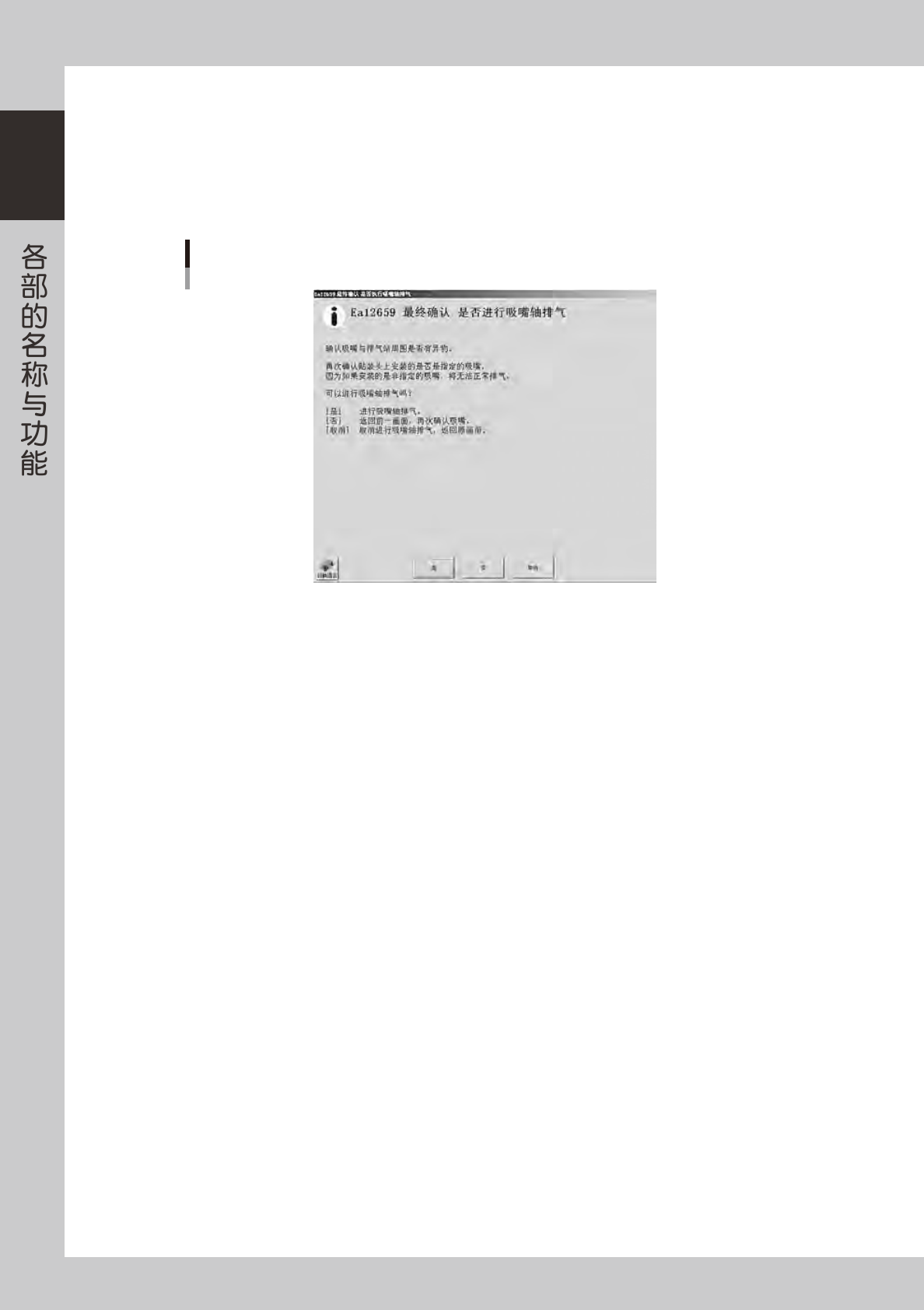

“最终确认 是否进行吸嘴轴排气”对话框
26102-N9-00
