2-32 2 4 在顶板上排列顶针。 顶针由磁座固定在顶板上。根据基板的形状与尺寸，合理排列顶针，使顶针能均匀地支撑包括基板边缘 在内的整个基板。 ■ 排列顶针时的注意点 参照下图排列顶针，请勿使顶针超出顶板范围。为防止与相邻的顶板发生干扰，本贴片机采用特殊形状的顶针。因此，如果 基板背面贴有超过 20mm 的元件，下图中 AA 部可能会与元件发生碰撞，务必注意。 支撑螺杆 顶针 排列时的注意点 磁座 传送轨托架 顶板 (轨道1) 磁座…
2-31
2
1
调节传送宽度。
1. 确认已选中需要调节传送宽度的基板程序之后，按 [ 装置 ] -“传送装置”选项卡的 [ 传送宽度 ] 按钮。
2. 显示对话框之后，确认“调节后的传送宽度”并按 [OK] 按钮。
e
2
按紧急停机按钮之后，打开安全盖。
将贴片机置于紧急停机状态之后，打开安全盖。

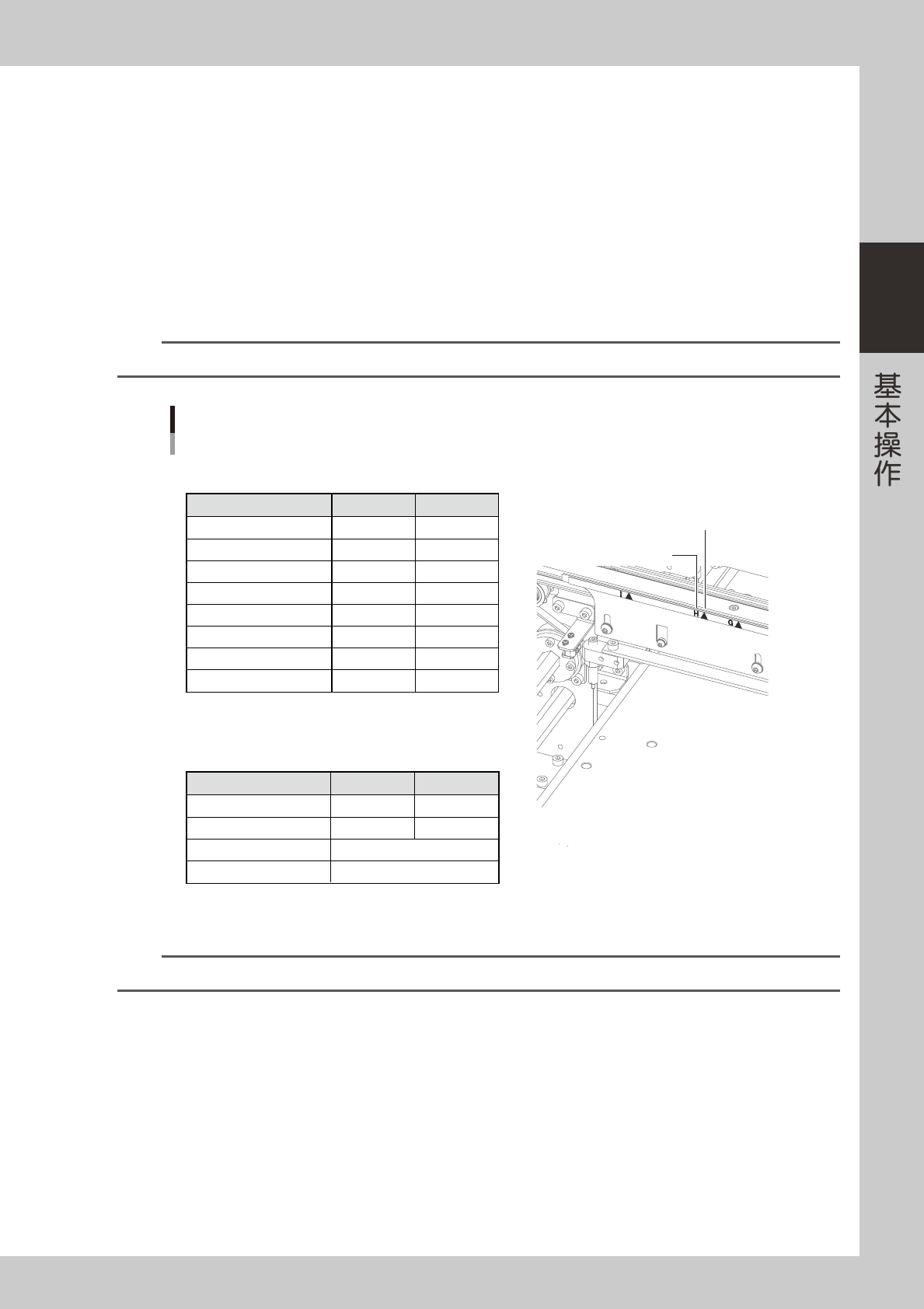

3
将基板放置在传送轨上。
基板的放置位置，根据基板的尺寸不同而不同。请参照下表，对准传送轨侧面的▲标记放置。
此时，需确认将要排列的顶针的位置。
n
要点
基板的固定位置，在“调节传送装置”画面也可以确认。
基板长度(L)
从50mm到200mm
超过200mm到380mm
超过380mm到400mm
超过400mm到510mm
超过510mm到560mm
超过560mm到660mm
超过660mm到670mm
超过670mm到700mm
A、B工作台
〔B〕
C
〔B〕
〔A〕
F
F
G
G
C、D工作台
F
〔D〕
F
G
H
〔B〕
I
〔A〕
轨道1
〔B〕
〔A〕
轨道2
C
D
第1次：C、第2次：〔B〕
第1次：D、第2次：〔A〕
基板长度(L)
从50mm到535mm
超过535mm到590mm
超过590mm到650mm
超过650mm到700mm
基板放置位置标记
〔 〕内的标记代码是以基板里侧为基准的标记代码
标记代码
基板放置位置
基板尺寸与放置基板时的位置
■ 4梁机型从右→左传送时
■ 2梁机型从右→左传送时
〔 〕内的标记代码是以基板里侧为基准的标记代码
25204-N9-00
n
要点
上表为从右向左传送基板时的示例。从左向右传送基板时，六角括号内的标记代码是以基板前侧为基准的标记代码。
2-32
2
4

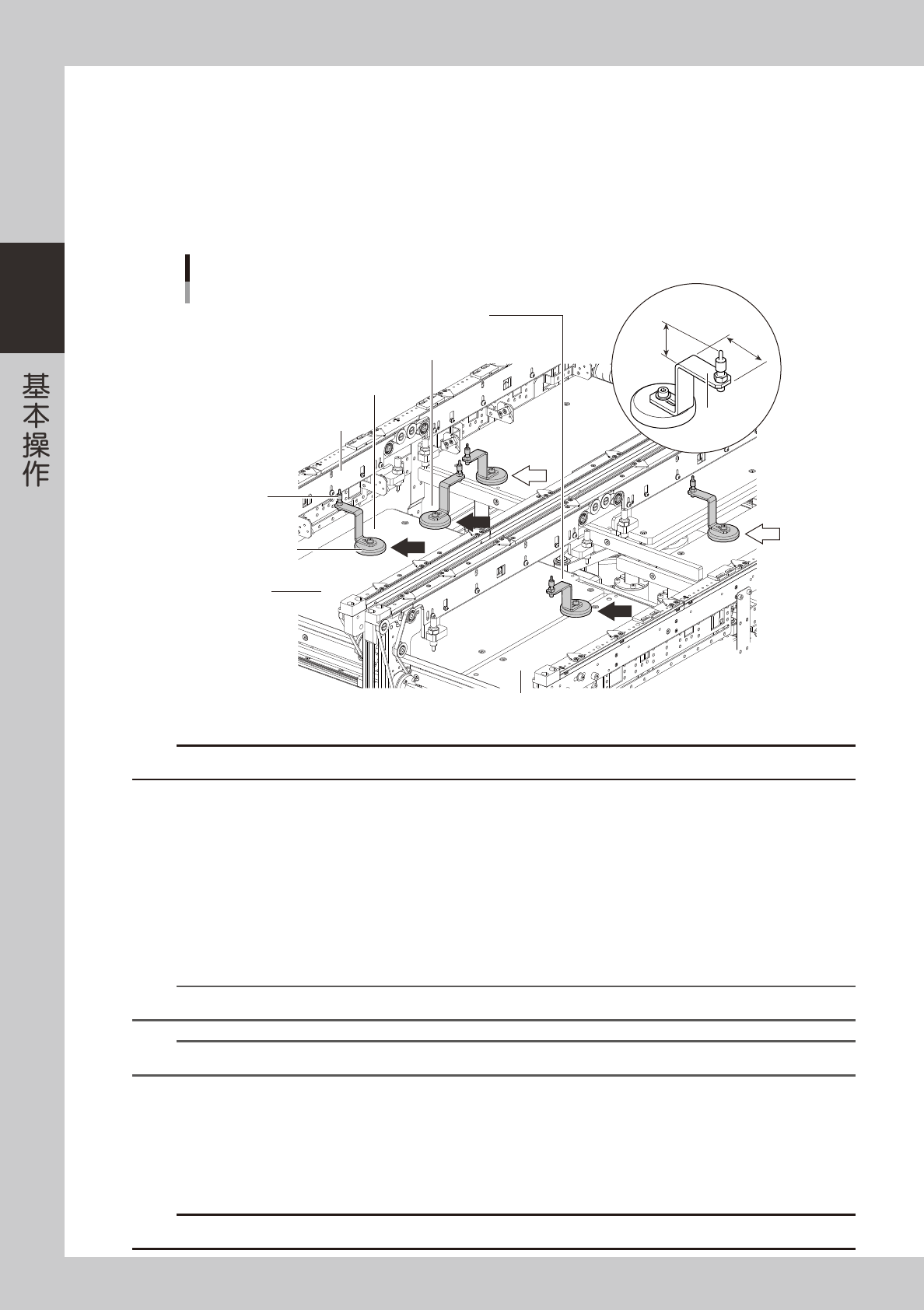

在顶板上排列顶针。
顶针由磁座固定在顶板上。根据基板的形状与尺寸，合理排列顶针，使顶针能均匀地支撑包括基板边缘
在内的整个基板。
■ 排列顶针时的注意点
参照下图排列顶针，请勿使顶针超出顶板范围。为防止与相邻的顶板发生干扰，本贴片机采用特殊形状的顶针。因此，如果
基板背面贴有超过 20mm 的元件，下图中 AA 部可能会与元件发生碰撞，务必注意。
支撑螺杆
顶针
排列时的注意点
磁座
传送轨托架
顶板 (轨道1)
磁座部横跨了两条轨道的顶板
支撑螺杆的前端碰到了传送轨托架
磁座部超出了顶板
顶板 (轨道2)
OK
OK
NG
NG
NG
23.7mm
41mm
AA
25205-N9-00
c
注意
请勿在本贴片机上使用其它贴片机用的顶针 ( 传统性 )。
5
升起顶板。
1. 确认安全，解除贴片机的紧急停机状态后，按传送装置画面的 [ 顶板 ] 按钮。
2. 显示输入基板厚度的对话框之后，输入厚度并按 [OK] 按钮，顶板上升，基板被固定。
本机为双轨贴片机，必须先按轨道切换按钮，切换到需要操作的轨道之后再操作。
6
确认基板的固定状态。
确认基板是否已被均匀支撑。轻敲基板确认基板有无翘曲。如果基板没有翘曲，已被均匀支撑，表示正常。
n
要点
基板有翘曲时，可以调整基板压板的位置。关于调整方法，请参照本章后述“3.3.2 基板压板的调整”。
参考
如果将每种基板在顶板上的顶针位置作好记号 ( 贴纸或记号笔 )，操作会更方便。
e
7
从传送轨上取下基板。
1. 按传送装置画面的 [ 顶板 ] 按钮，降下顶板。
2. 按紧急停机按钮，将贴片机置于紧急停机状态后，取出基板。
本机为双轨贴片机，必须先按轨道切换按钮，切换到需要操作的轨道之后再操作。
c
注意
在基板为固定状态下滑动传送轨导板，基板会被弹出。因此，滑动传送轨导板时，请务必先解除基板的固定状态之后再滑动。
2-33
2

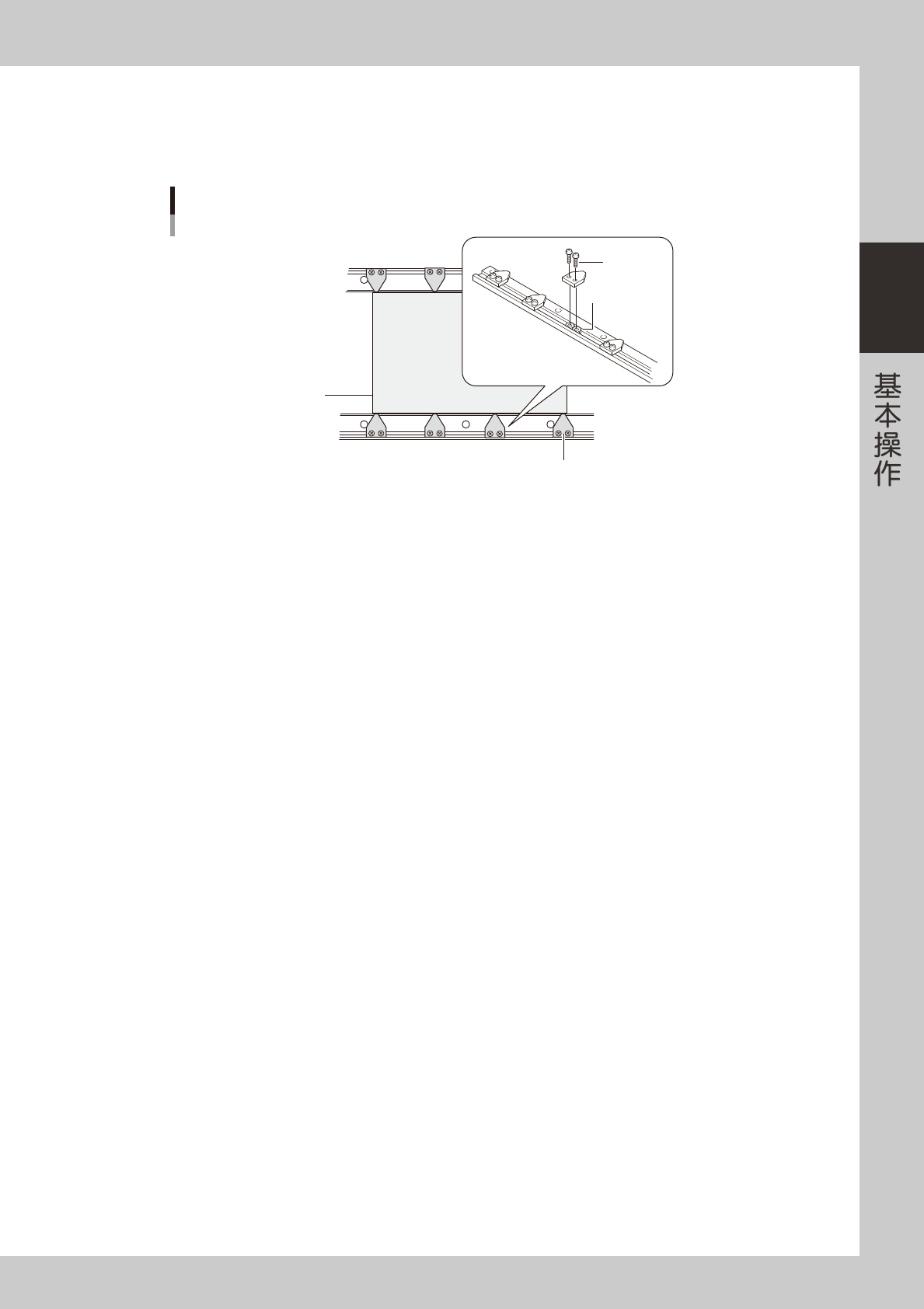

3.3.2 基板压板的调整
基板压板，是从上方压住基板的边缘来固定基板的。基板压板由 M3 螺钉固定在传送轨上。必须根据基板的长度
均匀地排列基板压板。
PCB
基板压板
M3螺钉
可调传送轨侧
固定传送轨侧
基板压板
基板固定位置
M3螺母
25239-N9-00
e
1
将贴片机置于紧急停机状态。
按操作面板上的紧急停机按钮，使伺服电机停止运行。
2
将基板放置在传送轨上。
打开机盖，将基板放置在紧靠主挡板的位置。
3
调节基板压板的位置。
根据基板的长度，用螺丝刀拧松 M3 螺钉之后，均匀排列基板压板并固定。
4
从传送轨上取下基板。
5
解除贴片机的紧急停机状态。
关闭机盖，将紧急停机按钮向右旋转之后，按 [READY] 按钮。
