2-56
2

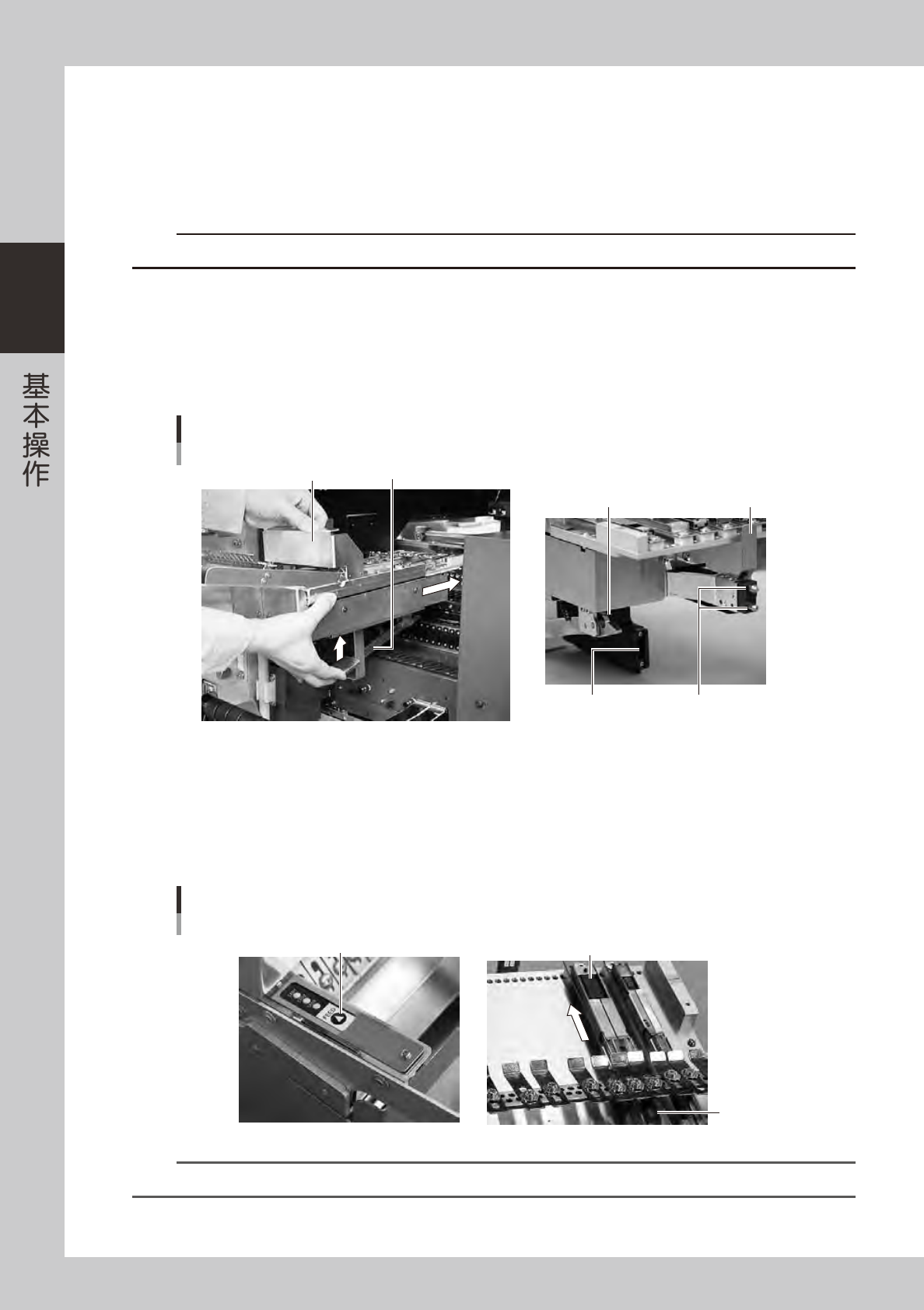

4.4.2 安装在贴片机上
下面，介绍将宽幅多杆式送料器安装在贴片机上的操作步骤。
e
1
按下紧急停机按钮。
按下贴片机的紧急停机按钮，使贴片机停止运行。
c
注意
不停止贴片机的运行就安装送料器，有被卷入贴片机的危险。
2
清除送料器架上的尘屑。
如果夹入元件或尘屑，会导致送料器倾斜，造成吸附不稳定。
3
安装送料器。
抬起锁定杆，将对位标记对准送料器安装位置，边滑动边插入定位孔。
送料器的安装
锁定杆
电源、信号用连接器
定位销
固定销
对位标记
把手部
25237-N9-00
4
确认安装状态。
松开锁定杆，向前后试推送料器机体确认是否被固定。
5
将最前端元件传送至吸附位置。
按 [FEED] 按钮直至最前端元件被传送到吸附位置。按 1 次，送料器会振动 2 秒传送元件。
运行动作的确认与元件的传送
最前端元件
料杆
[FEED]按钮
25238-N9-00
参考
有关宽幅多杆式送料器的详细内容，请参阅《SS FEEDER 用户操作手册》。
2-57
2

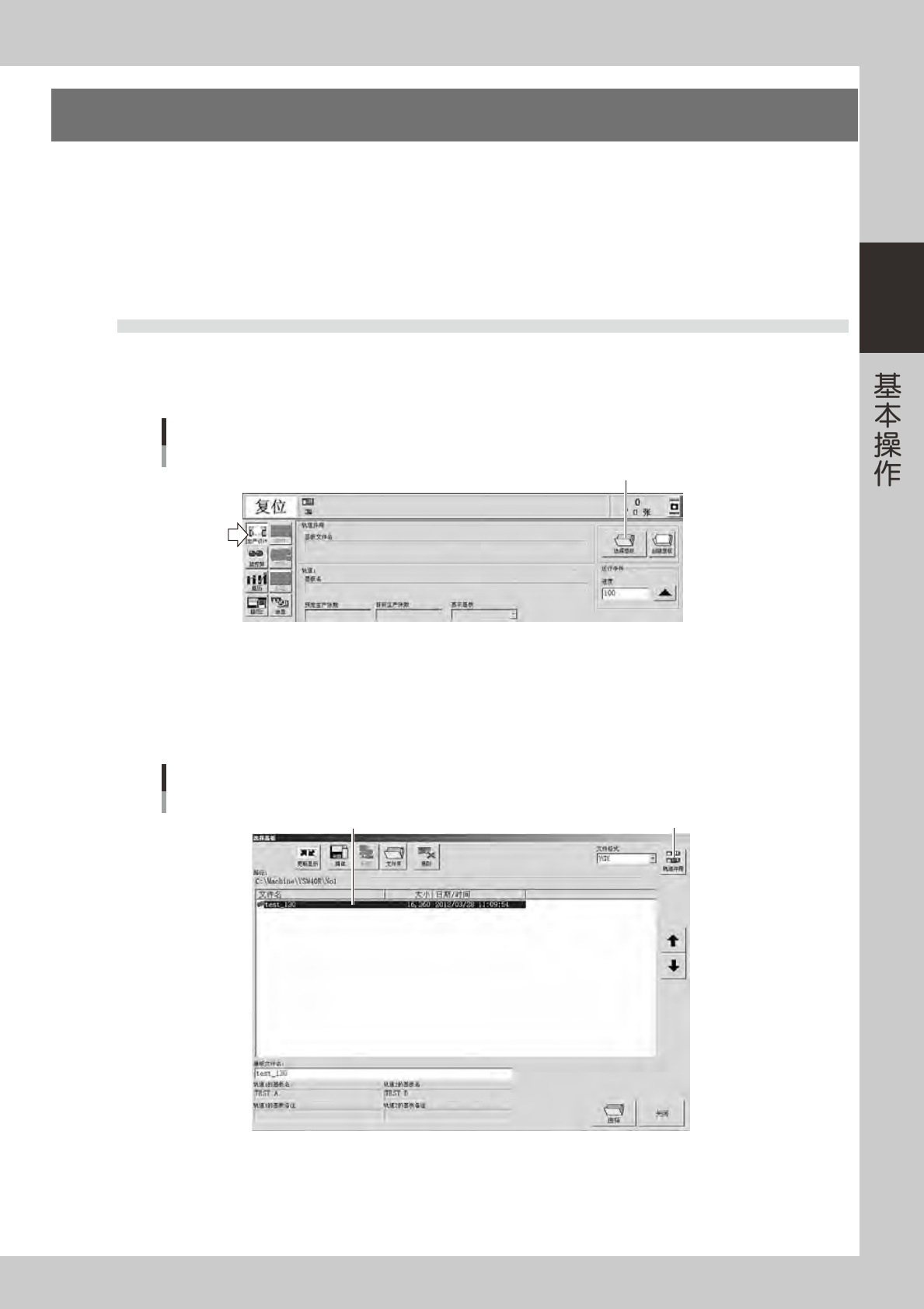

5.贴片机侧的设置
将一次性换料车 ( 送料器 ) 或料车式托盘供料给装置 (cATS) 安装在贴片机之后，还必须在贴片机侧进行设置。
■ 一次性换料车 ( 送料器 )
设置“供料形态”、“料带种类”与“送料间距”。
■ 料车式托盘供料装置 (cATS)
设置“供料形态”与“送料器类型”。
5.1 供料形态 ( 送料器 ) 的设置
1
打开选择基板的画面。
按 [ 生产设计 ] 按钮打开生产设计画面，按 [ 选择基板 ] 按钮。
生产设计画面
[选择基板]按钮
[选择基板]按钮
26220-N9-00
2
选择基板。
从基板列表中选择需要设置的基板，按 [ 选择 ] 按钮。
本机为双轨贴片机，必须先按轨道切换按钮，切换到准备进行生产的轨道之后再选择基板 ( 使用两条轨道
进行生产时，切换到 [ 轨道并用 ]。)
选择基板的画面
从登录的基板程序列表中选择 轨道切换按钮
26221-N9-00

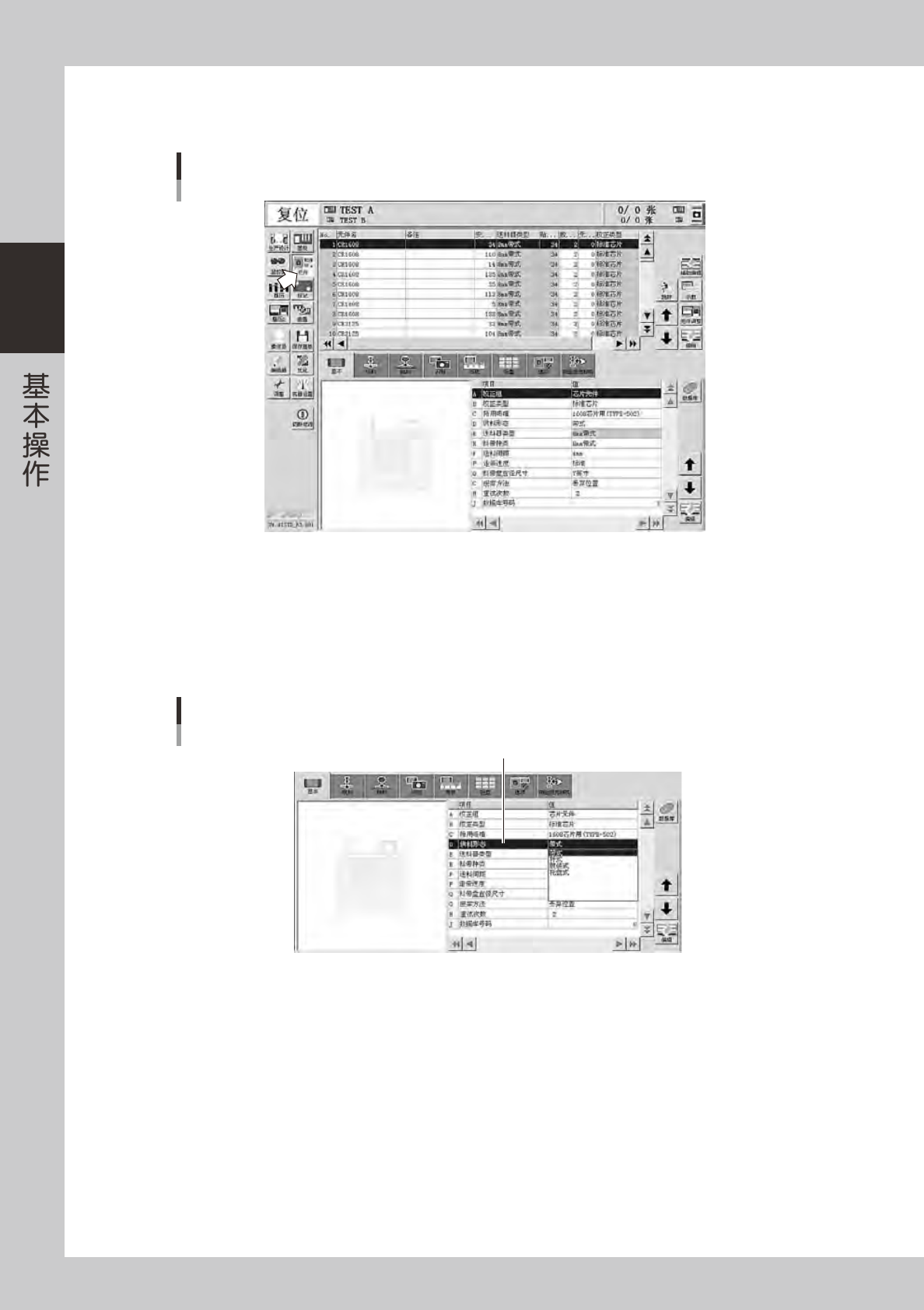

2-58
2
3
打开元件数据画面，选择元件。
按 [ 元件 ] 按钮打开元件数据画面，从画面上方的元件列表中选择需要设置的元件。
元件数据画面
26222-N9-00
4
打开基本参数画面。
选择“基本”选项卡，打开基本参数画面。
5
设置供料形态。
双击“D 供料形态”的输入栏，从下拉框中选择“带式”。
元件数据画面
供料形态
供料形态
26223-N9-00
